Ana sayfa ÜrünlerÇalgı Standı

Hat İçi Otomatik Alev Kaynak Makinesi Otomatik Sert Lehimleme Makinesi

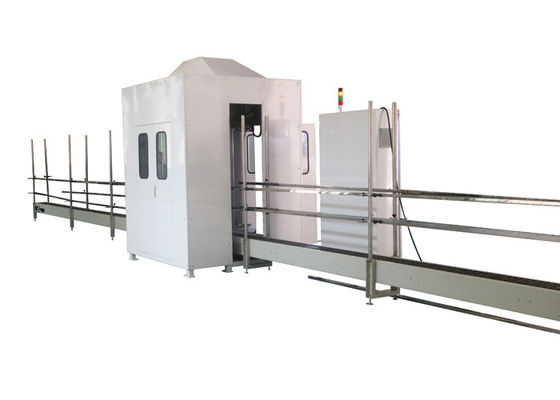

Hat İçi Otomatik Alev Kaynak Makinesi Otomatik Sert Lehimleme Makinesi

In - Line Automatic Flame Welding Machine Automatic Brazing Machine
In - Line Automatic Flame Welding Machine Automatic Brazing Machine

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: HongCe
Sertifika: calibration certificate (cost additional)
Model numarası: HJ088

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 Takım
Fiyat: Negotiatable
Ambalaj bilgileri: kontrplâk
Teslim süresi: 60 gün
Ödeme koşulları: L / C, T / T
Yetenek temini: 1 set / ay
İletişim
Detaylı ürün tanımı
Ürün adı: Hat İçi Otomatik Alev Sert Lehimleme Makinesi renk: Beyaz
Garanti: 1 yıl kullanım: Kaynak makinesi
Oksijen basıncı: ≥5bar Azot basıncı: 3 ~ 7 bar
Gaz türü: LPG / NG Taşıma hattının hat hızı: Kaynak hızı : 1-3m / dak
Vurgulamak:

In Line Automatic Flame Welding Machine

,

3m/min Automatic Flame Welding Machine

Hat İçi Otomatik Alev Kaynak Makinesi Otomatik Sert Lehimleme Makinesi



Ürün Bilgisi:

Sıralı tabanca kaynağı olarak da bilinen otomatik alevle lehimleme, genellikle çok nozullu alev veya alev tüneli ısıtma modunu kullanır.İş parçası doğrusal transmisyon veya çalışma masası dönüş modu aracılığıyla, montaj konumlandırma, ön ısıtma ve ısıtma, taşıma lehim akısının dönüşümü, soğutma, sökme ve diğer işlemler gerçekleştirilebilir.İhtiyaçlara göre, iş parçasını bölümler halinde ısıtmak için birden fazla ön ısıtma ve ısıtma istasyonu ayarlanabilir.Bağlantı alanında eşit sıcaklık sağlamak için, her bir pozisyondaki kaynak torçu ve iş parçası ısıtma pozisyonu makul şekilde yapılandırılmalıdır.Gerekirse, lehimli bağlantının eşit şekilde ısıtılmasını sağlamak için kaynak torçu salınımı veya iş parçası dönüşü kullanılabilir.

Otomatik alev lehimleme ekipmanı mekanik sistem, otomatik kontrol sistemi ve kaynak sisteminden oluşmaktadır.Ne tür ekipman kullanılırsa kullanılsın, otomatik alev lehimleme ekipmanı için aşağıdaki faktörler dikkate alınmalıdır:

İş parçasının montajı ve yüklenmesi;önceden ayarlanmış lehim ve akı;ısıtma modu;lehimli parçaların soğutulması ve boşaltılması.

Otomatik alevle lehimleme yaygın olarak kullanılmaktadır; örneğin, donmayan buzdolabında evaporatör, klima üzerinde evaporatör ve kondenser.Çoğu bakır boru ve alüminyum kanattan oluşan kanat yapısıdır.Büyük ve küçük U şeklindeki bakır dirseklerin bağlantısı için, çoğu prefabrik lehim halkaları ile donatılmıştır ve otomatik alev lehimleme makinesi ile lehimlenmiştir.Asetilen gazı, sıvılaştırılmış petrol gazı veya propan gazı, otomatik alev lehimleme makinesinin yanıcı gazı olarak kullanılabilir ve propan gazı en iyisidir.Aynı zamanda trimetil borat, oksidasyonu önlemek ve görünümü iyileştirmek için lehim dikişi koruyucu maddesi olarak gaza eklenir.

Ekipman prensibi:

Lehimleme işleminin otomasyonu sayesinde, kaynak süresinin etkin kontrolünü gerçekleştirmek için konveyör hattının hat hızı ve alevi etkin bir şekilde kontrol edilir;Aynı zamanda, gaz akışının etkin kontrolü, kaynak kalitesinin kararlılığını ve tutarlılığını sağlamak için kaynak sıcaklığının ve lehim havuzunun oluşumunun iyi kontrol edilmesini sağlar.

Kullanım gereksinimleri

1. Güç kaynağı: 3 fazlı 5 telli 380VAC;tek fazlı 220V, 50Hz, voltaj dalgalanma aralığı ±% 10.

2. Soğutma suyu basıncı: 2 ~ 6bar

3. Basınçlı hava basıncı: 5 ~ 8bar

4. Gaz basıncı: doğal gaz:> 1.2bar;LPG:> 0.6bar

5. Oksijen basıncı: ≥5bar.

6. Azot basıncı: 3 ~ 7bar.

7. Ortam sıcaklığı: 0 ℃ ~ 40 ℃, bağıl nem:% 30 ~ 98 RH.

Teknik ekipman endeksi:

1. Şartname: kısa U-borulu ısı eşanjörünün otomatik kaynağı, 1-3 ürün sırası.Konveyör bant zincir yüzeyinin yüksekliği 400 mm olduğunda, ekipman 200 ~ 1400 mm ürün yüksekliğine uyum sağlayabilir;

Konveyör bandının yüksekliği h-yüksekliktir (birim: 600 mm).

2. Üretim hattı hızı:

Küçük U tüpün özellikleri 7: iki sıra ürünün hat hızı 3.0 m / dak'dan az olmayacaktır;3 sıra ürünün hat hızı 2,5 m / dak'dan az olmayacaktır.

3. İş parçası gereksinimleri: temiz iş parçası yüzeyi, belirgin oksit tabakası yok, tekdüze özellik, düzgün halka konumu;

4. Kaynak etkisi: lehim eşit şekilde akar, erimiş havuz doludur ve yanlış kaynak ve karartılmış oksit tabakası yoktur.Seri üretim koşullarında, lehim bağlantısının nitelikli oranı>% 98 (lehim kalitesi kusurları, kaynak oluşturma kusurları, zayıf kaynak temizliği, gaz kaynağı basıncında büyük dalgalanmalar vb. Neden olduğu kaynak kusurları hariç)

Ana yapı

Ana bölüm

1. Kaynak makinesi gövde boyutu: 1750 (U) x 1650 mm (G);

2. Ön ısıtma takımı: Her iki tarafta birer tane olmak üzere iki grup vardır.

3. Kaynak tabancası: Her iki taraf için birer tane olmak üzere iki grup vardır.

Ön ısıtma ve kaynak tabancaları için nozul sayısı 30 / 30'dur.

4. İş parçası soğutma modu: hava soğutma;

5. Duman başlığı: bağlantı boyutu φ 350;(egzoz sisteminin tasarımından ve kurulumundan müşteri sorumludur)

6. Su soğutma sistemi: Kaynak aleti, nozülün hizmet ömrünü uzatmak ve susuz otomatik olarak durmak için sirkülasyon suyunu soğutarak korunur.

7. Ekipman sızdırmazlık modu: tamamen kapalı.

Parametre:

Ekipmanın teknik parametreleri
Konveyör hattı uzunluğu Ön segment orta segment arka segment
6000 1750 7250
Zincir plakası genişliği > 120 mm
Taşıma hattının hat hızı Kaynak hızı: 1-3m / dak
Gaz türü LPG / NG
Kaynak ana bilgisayarının sızdırmazlık modu Tamamen kapalı
Ekipmanın temel boyutları (yalnızca referans içindir)

ana makine boyutu: 1750mm x1650mm x2500mm

gaz / elektrik dolabı: 1200mm x400mm x2000mm

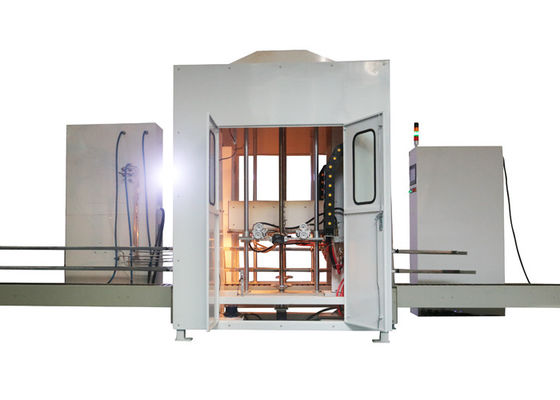

Hat İçi Otomatik Alev Kaynak Makinesi Otomatik Sert Lehimleme Makinesi 0

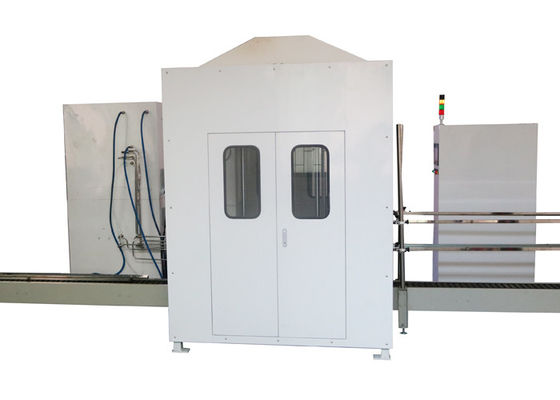

Hat İçi Otomatik Alev Kaynak Makinesi Otomatik Sert Lehimleme Makinesi 1
