| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Third party calibration certificate(cost additional) |
| Model numarası: | NF-2 |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | kontrplâk |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 10 set |
| Ürün adı: | iğne alev test odası | Gaz temini: | % 95'ten az olmayan saflığa sahip propan veya bütan gazı |
|---|---|---|---|
| Brülör: | İç delik 0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm | Alev yüksekliği: | 12 ± 1mm ayarlanabilir |
| Katman: | doku kaplı ahşap tahta | Alev uygulama süreleri: | 5 sn, 10 sn, 15 sn, 20 sn, 30 sn, 60 sn, 120 sn |
| Yanma açısı: | 45 ° eğin | bakır: | Φ4 ± 0.01 mm |
| Vurgulamak: | IEC 60695-11-5 Yanıcılık Test Cihazları,120s Yanıcılık Test Cihazları,12mm iğne alev test odası |
||

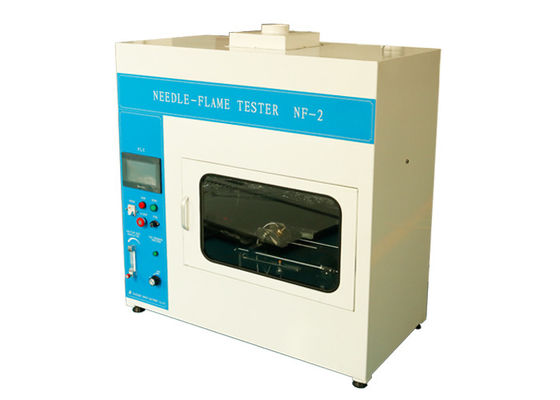

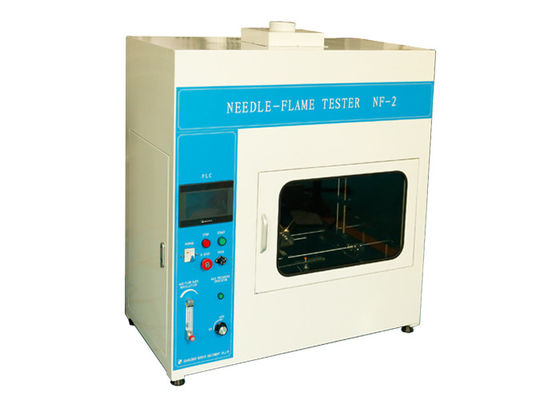

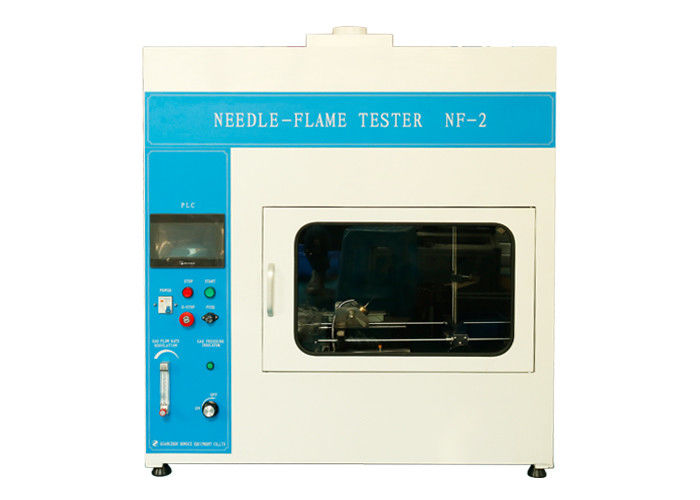

IEC 60695-11-5 Yanıcılık Test Cihazları İğne Alev Testi
Standart:
IEC 60695-11-5 Yangın tehlikesi testi - Bölüm 11-5: Test alevleri - İğne alevi test yöntemi - Cihaz, doğrulayıcı test düzenlemesi ve kılavuz
Uygulama:
IEC 60695'in bu bölümü, bir simülasyon tekniği ile yangın tehlikesini değerlendirmek için, arıza koşullarından kaynaklanabilecek küçük bir alevin etkisini simüle etmek için bir iğne alev testini belirtir.Bu testin sonuçları, belirli bir son kullanımın yangın tehlikesinin değerlendirilmesiyle ilgili tüm faktörleri hesaba katan bir yangın tehlikesi değerlendirmesinin unsurları olarak kullanılabilir.
Test yönteminin özeti:
Test numunesi, kağıt mendil üzerinde dikey bir pozisyonda düzenlenir.Kenara ve düz yüzeye bir propan gazı alevi uygulanır.Bu alev uygulaması için yanma süresi, tutuşabilirlik ve şiddeti (maruz kalma süresi) belirlenir.Test genellikle bu parçaların parçaları veya seçilen alanları üzerinde gerçekleştirilir.
Örnek test:
Elektroteknik ekipmana, alt gruplarına ve bileşenlerine ve katı elektrik yalıtım malzemelerine veya diğer yanıcı malzemelere uygulanabilir.
Parametreler:
| ParametrelerModel | NF-1 | NF-2 (Dokunmatik ekran) |
| Çalışma gerilimi | 220V / 50Hz | 220V / 50Hz |
| Kontrol işlemi modu | Elektrik kontrolü, düğme operasyonu | PLC kontrolü, kızılötesi uzaktan kumanda ile 7 inç renkli dokunmatik ekran işlemi |
| Brülör | İç çap 0,5 mm ± 0,1 mm, dış çap ≤φ0,9 mm, uzun ≥ 35 mm, paslanmaz çelik | |
| Gaz kaynağı | En az% 95 saflığa sahip bütan veya propan gazı (şişelenmiş çakmak gazı kullanabilir) | |
| Alev yüksekliği |
12 ± 1 mm ayarlanabilir (alev yüksekliği göstergesi ile) |
|
| Alev ısınma gereksinimi |
100 ° ± 5 ° C'den 700 ° ± 3 ° C'ye, 23.5S ± 1S dahilinde standart değerler için süre |
|
| Yanma açısı | 45 ° (test) veya dikey eğim (alevin yüksekliğini ayarlarken) | |
| Tepsi | 10 mm kalınlığındaki çam tahtası üzerine, test numunesinin 200 ± 5 mm altına bir ipek kağıt tabakası (12 ~ 30 g / m³) kaplanır. | |
| Zamanlayıcı / sürekli yanma | 0-9999X0.1S | |
| Sıcaklık ölçüm mesafesi | Brülörün üst merkezi ile test numunesi arasındaki mesafe: 8 ± 1mm | |
| Sıcaklık kalibrasyonu | Bakır kafa ölçüm sıcaklığı: Φ4 ± 0.01 mm, ağırlık: 0.58 ± 0.01 g | |
|
Sıcaklık termokupl Amerikan orijinal Omega φ0.5 zırh nikel-krom / nikel alüminyum tel K-Termokupl, sıcaklık direnci 1100 ° |
||
| Sıcaklık ölçüm mesafesi: 6 ± 0.5 mm | ||
| Hava hacmi kontrolü | Alev yüksekliği debi ölçeri ayarlanarak ayarlanabilir | |
| Test prosedürü | Otomatik kontrol, bağımsız egzoz | |
| Aydınlatma | Kontrollü test odasında aydınlatma ile donatın | |
| Test odası ve boyutları |
> 0.5 küp, siyah yogon arka plan, egzoz fanı ile, boyut: 1100 * 550 * 1200mm, ağırlık: 130kg |
|
