Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration certificate(cost additional) |
Model numarası: | HJ0609 |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | kontrplâk |
Teslim süresi: | 30 gün |
Ödeme koşulları: | / T |
Yetenek temini: | Ayda 10 set |
ad: | Kordon Ankraj Tork ve Büküm Test Cihazı | Çekme Kuvveti Ağırlığı: | 20N * 3,30N * 2 |
---|---|---|---|
Garanti: | 1 yıl | Tork ağırlığı: | 5N * 1, 12.5N * 1, 17.5N * 1 |
Çekme Test Çevrimleri: | 0 ~ 999999, önceden ayarlanabilir, varsayılan 25 | Çekme Hızı: | 1 döngü / s |
Tork kolu: | 20mm | Tork süresi: | 0.01S ~ 99 saat 99 dakika |
Vurgulamak: | IEC 60335-1 Elektrikli Cihaz Test Cihazı,1 Döngü / S Elektrikli Cihaz Test Cihazı,Kordon Ankraj Torku Elektrikli Cihaz Test Cihazı |
Standart: IEC 60335-1 Madde 25.15 Ev ve benzeri elektrikli cihazlar – Güvenlik – Bölüm 1: Genel gereksinimler, IEC60598-1 Madde 5.2.10.3 vb.
Uygulama: Besleme kablosu ile donatılmış cihazların kablo ankrajını kontrol etmek için kullanılır ve esnek bir kablo ile sabit kablolara kalıcı olarak bağlanması amaçlanan cihazlar, iletkenleri terminallerde bükülme dahil gerilmelerden kurtaracak ve yalıtımını koruyacaktır. aşınmadan iletkenler.Elektrikli Cihaz Test Cihazı
Örnek test: Ev aletleri, tıbbi cihazlar, lambalar, fişler ve prizler vb.
Özellik: Test ekipmanı Z-kelime yapısını benimser, buzdolaplarının, çamaşır makinelerinin ve diğer büyük ev aletlerinin güç kablolarının sıkma terminal sıkılığını test etmek için kullanılabilir.Elektrikli Cihaz Test Cihazı
Test yöntemi, kordon ankrajından veya diğer uygun noktadan yaklaşık 20 mm mesafede kordon üzerine bir işaret yapılmasıdır.Ardından kordon, sarsılmadan, belirtilen kuvvetle en elverişsiz yönde 1 saniye boyunca çekilir.Test 25 kez gerçekleştirilir.Kordon, otomatik bir kordon makarasında olmadığı sürece, 1 dakika boyunca uygulanan bir torka tabi tutulur.Yukarıdaki testten sonra, kordon boylamasına 2 mm'den fazla yer değiştirmemelidir.Elektrikli Cihaz Test Cihazı
parametreler:
Parametreler / Model | HJ0609 |
Giriş gücü | AC220V 50HZ |
Çekme Kuvveti Ağırlığı | 20N*3,30N*2 (60N,80N, 120N çekme kuvveti elde edilebilir); |
Tork Ağırlığı | 7,5N*1, 12,5N*1, 17,5N*1 ve bir tork kolu (0,15Nm,0,25Nm,0,35Nm elde edilebilir); |
Çekme Testi Döngüleri | 0~999999, önceden ayarlanabilir, varsayılan 25 |
Çekme Hızı | 1 devir/sn |
Tork Süresi | 0.01S~99 saat 59 dk 59 sn |
Fikstür |
Gerginlik fikstürü ve tork fikstürü birleştirilmiştir, bu da rulmanın ortasından koordineli, tork testi sırasında sürtünmeyi azaltın. |
yapı | Cihaz, motor kam mandrel mekanizmasını, Z-word bağlantısını benimser, böylece armatür, cihaz üzerinde bulunan güç kablosunu yerden 150 mm yukarıda tutabilir. |
Tablo – Çekme kuvveti ve tork.Elektrikli Cihaz Test Cihazı
Çekme kuvveti (N) | Tork (Nm) | Çekme Kuvveti Ağırlığı ve Tork Ağırlığının Kombinasyonu |
60 | 0.15 | 2*30N +7.5N |
80 | 0.25 | 2*30N+1*20N+12.5N |
120 | 0.35 | 2*30N +3*20N+17.5N |

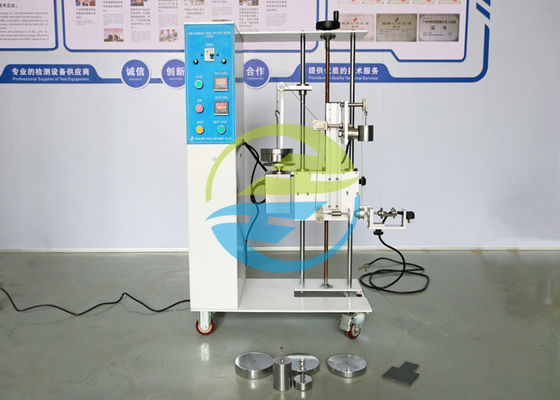

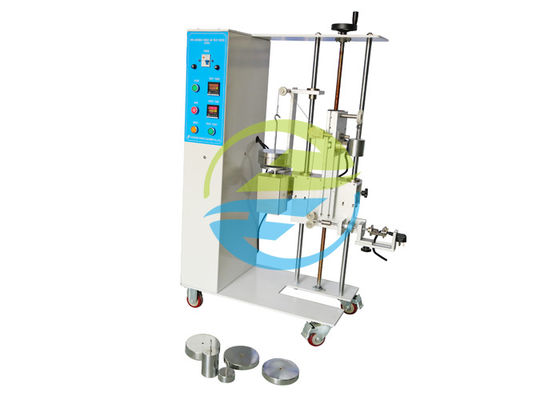

Referans için resim:
