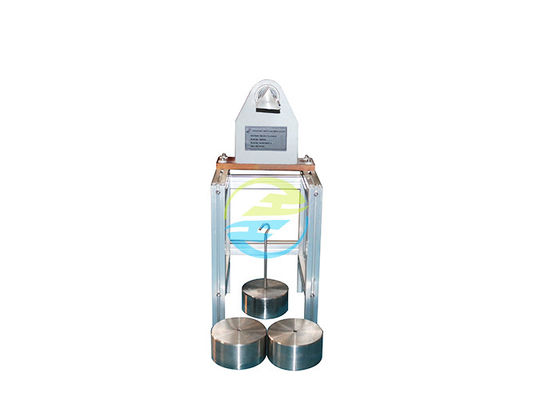

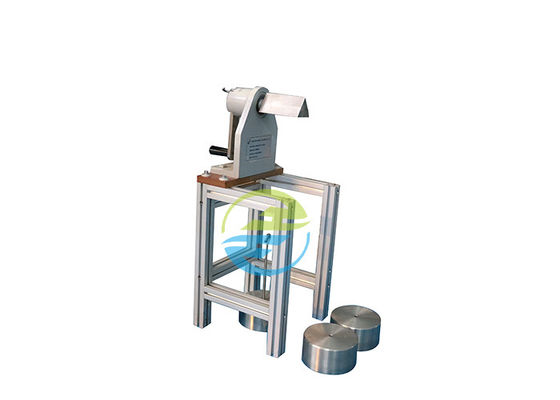

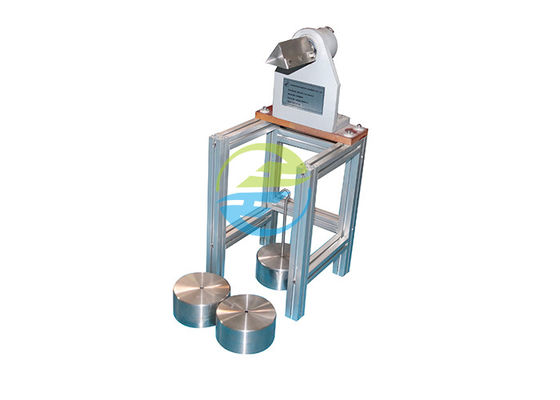

IEC60065 Madde 8.21 Mandrel Test Cihazı 10° ve 230° Döndürme Açısı

IEC60065 Madde 8.21 Mandrel Test Cihazı, 10° ve 230° Döndürme Açısı

IEC60065:2014 Madde 8.21

8.21 Ayrılamayan ince sac malzeme, IEC 61558-1:2009'un 26.3'üne veya aşağıdakilere uygun olacaktır:
Üç test numunesi, her bir numune, TAKVİYELİ İZOLASYON oluşturan üç veya daha fazla ayrılmaz ince sac malzemeden oluşan tabaka kullanılır.Her seferinde bir numune, Şekil 15'te gösterildiği gibi test fikstürünün (Şekil 14) mandreline sabitlenir.
Numunenin serbest ucuna 150 N ± 10 N'luk bir aşağı doğru kuvvet uygulanır (bkz. Şekil 16),
uygun bir sıkma cihazı kullanarak.Mandrel, sarsıntı olmadan EL İLE döndürülür
– başlangıç ​​konumundan (Şekil 15) son konuma (Şekil 16) ve geriye doğru;
– ikinci kez yukarıdaki gibi;
– ilk pozisyondan son pozisyona.
Bir numune dönme sırasında mandrele veya kenetleme cihazına sabitlendiği yerde kırılırsa bu bir arıza oluşturmaz ve test yeni bir numune üzerinde tekrarlanır.Numune başka bir yerde kırılırsa, test başarısız olmuştur.
Bu ön koşullandırmadan sonra, 0,035 mm ± 0,005 mm kalınlığında, en az 200 mm uzunluğunda bir metal folyo levha numunenin yüzeyi boyunca, mandrelin her iki yanından aşağı sarkacak şekilde yerleştirilir (bkz. Şekil 16).Numune ile temas halindeki folyo yüzeyi iletken olmalı, oksitlenmemeli veya başka şekilde yalıtılmamalıdır.Folyo, kenarları numunenin kenarlarından 18 mm'den az olmayacak şekilde konumlandırılır (bkz. Şekil 17).Folyo daha sonra uygun kenetleme cihazları kullanılarak her iki ucunda birer tane olmak üzere iki eşit ağırlıkla sıkılır.
Mandrel son konumundayken ve son konumlandırmayı takip eden 60 s içinde, mandrel ile metal folyo arasında aşağıdakilere uygun olarak bir dielektrik dayanım testi uygulanır.
10.4.2, GÜÇLENDİRİLMİŞ İZOLASYON için Tablo 5'te belirtilen değerin 1,5 katı, ancak 5 kV'dan az olmayan bir test gerilimi kullanılarak.
Tüm test prosedürü diğer iki numune üzerinde tekrarlanır.

Standart:IEC60065:2014 madde 8.21, şekil 14~16, IEC60950'ye göre onaylayın

Başvuru:Ayrılamayan ince tabaka malzemeleri için yalıtım hasara karşı dayanıklılık doğrulaması.

Örnek test:Ayrılmaz ince tabaka malzemesi.

Özellik:10° ve 230° konumları, yalnızca test açısının doğruluğunu sağlamak için değil, aynı zamanda basit bir çalışma yöntemi elde etmek için mekanik limit ile ayarlanır;Asılı halkalı ağırlık, çok büyük çekme kuvveti nedeniyle bir noktanın zarar görmesi durumunda.

parametreler:

1, 50N * 3 adet Ağırlık, 100N ve 150N testi elde etmek için birleştirilebilir.

2, Test sayısı: 3 kez.

3, Dayanma gerilimi test cihazı (İsteğe bağlı).
