| Doğruluk: | 0.01J | Maksimum ölçüm aralığı: | 0-2J |
|---|---|---|---|
| Darbe enerjisi: | Maks. 2J | Çapı sarkaç: | 20mm |
| Vurgulamak: | darbe test makinesi,pendulum impact testing machine |
||

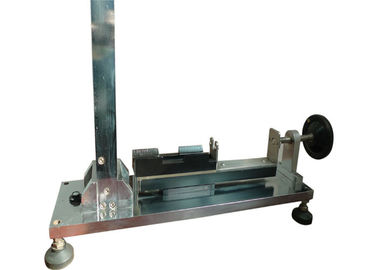

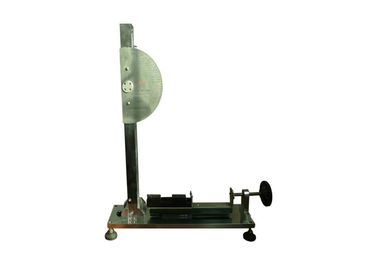

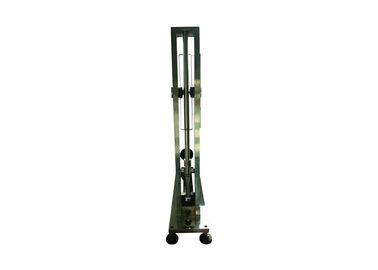

Yaylı Çekiç Kalibrasyon Aparatı için Kalibrasyon Cihazı
Ürün Detayları:
IEC60068-2-75'te gösterilen gereklilikler olarak, bu kalibrasyon cihazı yaylı kırıcının darbe enerjisini test etmek için kullanılır. Laboratuar için özel bir ekipmandır.
Kalibre edilmiş yaylı çekici için önerilen enerjiyi doğrudan ölçmek zor olduğundan, bu cihazın kalibrasyon prensibi, sarkaç kütlesi ve düşme yüksekliği tarafından hesaplanan enerjiyi karşılaştırmaktır.
Bu cihazın en yüksek çözünürlük kapasitesi 0.01J'dir. Serbest bırakma mekanizması tasarımda iyileştirilmiştir, bahar çekiç kiralaması, sarkaç çubuğu ve havacılık rulmanı ithal kaliteli çelikten yapıldığında test üzerindeki titreşim etkisini maksimum azaltabilir, böylece cihazın hassasiyetini ve kararlılığını artırmak için .
Bu cihazın en yüksek çözünürlük kapasitesi 0.01J'dir. Serbest bırakma mekanizması tasarımda iyileştirilmiştir, bahar çekiç kiralaması, sarkaç çubuğu ve havacılık rulmanı ithal kaliteli çelikten yapıldığında test üzerindeki titreşim etkisini maksimum azaltabilir, böylece cihazın hassasiyetini ve kararlılığını artırmak için .
Teknik parametreler:
| doğruluk | 0.01J |
| Maksimum ölçüm aralığı | 0-2J |
| Darbe enerjisi | Maks. 2J |
| Ağırlık | Bakır ağırlık kapağı (2J) |
| Kılavuz oluk çapı | 51mm |
| Sarkaç | Çelik |
| Çap sarkaç | 20mm |
| Uzunluk sarkaç | 635 mm ± 2,5 mm |
| Sarkaç H | 120mm ± 2mm |
| Sarkaç D | 20mm ± 0,5mm |
| Sarkaç W | 4mm ± 0,01mm |
| Sarkacın enerji kaybı | <0.002J |
| Serbest bırakma cihazı | AC. Tamirci |
| Tetik mesafesi | > 30mm |
| Referans | IEC 60068-2-75 şek. B1 |
Yay çekiçlerinin kalibrasyonu için prosedür:
B.1 Kalibrasyon prensibi
Bu kalibrasyon prosedürünün prensibi, doğrudan ölçülmesi zor olan bir yaylı çekiç tarafından sağlanan enerjiyi, kütlesinden ve düşme yüksekliğinden hesaplanan bir sarkaç enerjisiyle karşılaştırmaktır.
B.2 Kalibrasyon cihazının yapısı

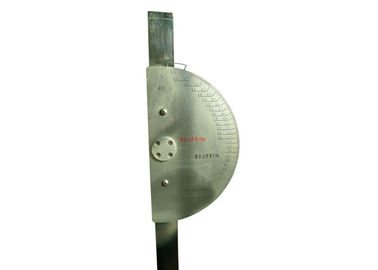

Monte edilen kalibrasyon cihazı şekil B.1'de gösterilmiştir. Ana parçaların dışında ana parçalar bir rulman “a”, bir sürükleme işaretçisi “b”, bir sarkaç “c”, bir serbest bırakma tabanı “d” ve bir serbest bırakma cihazı “e” dir.
Kalibrasyon cihazının ana kısmı, Şekil B.2'de gösterilen sarkaç “c” dir. Bu sarkacın alt ucuna, şekil B.3'te gösterilen detaylarla bir çelik yay sabitlenmiştir. Yay, özel bir işlem gerektirmeyen yay çeliğinden olup "c" sarkaçına sıkıca sabitlenmiştir.
Şekil B.4, bazı parçaları büyük ölçekte göstermektedir
Bu yayın, 1 J'ye eşit veya daha düşük enerji değerleri için tablo 1'de tanımlanan özelliklere sahip yay çekiçlerinin kalibre edilmesi için tasarlandığına dikkat edilmelidir. 2 J için tanımlanan özelliklere sahip yay çekiçlerinin kalibrasyon cihazı farklı bir tasarıma sahip olmalıdır.
İmlecin uygun sürtünme özelliklerini elde etmek için, yatağın metal yüzeyleri arasına bir parça kalın dokuma kumaş yerleştirilir, piyano telleri kumaşa küçük bir kuvvet uygulanacak şekilde bükülür.
Serbest bırakma cihazı kalibrasyon cihazının kalibrasyonu sırasında çıkarıldığı için, serbest bırakma cihazı serbest bırakma tabanına vidalarla sabitlenir.
B.3 Kalibrasyon cihazının kalibrasyon yöntemi
Kalibrasyon cihazının kalibrasyonu, şekil B.5'te gösterildiği gibi bir yaylı çekiçten alınan bir kalibrasyon vurma elemanı "g" kullanılarak gerçekleştirilir. Kalibrasyondan önce, serbest bırakma cihazı kalibrasyon cihazından çıkarılır.
Kalibrasyon vurma elemanı, yatay bir düzlemde yer alan süspansiyon noktalarından dört keten ipliği “h” ile asılıdır, ikincisi durma konumundayken sarkaç ile kalibrasyon vurma elemanı arasındaki temas noktasının 2000 mm yukarısındadır. Kalibrasyon vurma elemanının sarkaca doğru sallanmasına izin verilir ve dinamik koşullar altında temas noktası, “k” noktası, dinlenme pozisyonundaki temas noktasının 1 mm altında olmamalıdır. Süspansiyon noktaları daha sonra her iki temas noktası arasındaki farka eşit bir mesafede yükseltilir.
