Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Denetim modu: | PLC kontrol | Sürücü: | step motor |
---|---|---|---|
Test İstasyonu: | Tek (düşey ve yatay açılış değiştirilebilir olan) | Boyutu: | 1000 x 1000 x 800mm |
Vurgulamak: | IEC Test Cihazları,Laboratuvar Test cihazları |

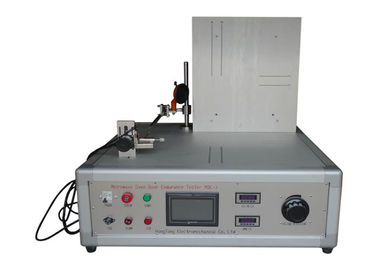

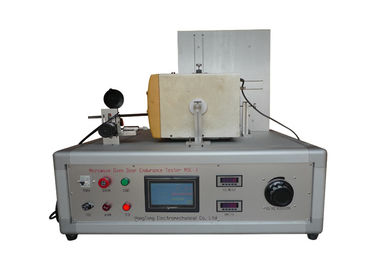

IEC 60335-2-25: 2014 Mikrodalga Fırın Kapı Dayanıklılık Test Cihazları
Ürün Bilgisi:
mikrodalga fırın kapağı dayanıklılık test IEC60335-2-25 göre tasarlanmış ve üretilmiştir. Bu menteşe yapısı, mikrodalga mühürler ve ilgili diğer parçaları da dahil olmak üzere, mikrodalga kapı sisteminin aşınma direnci kontrol için kullanılan özel bir test olduğu kullanma işlemi sırasında.
Cihaz gelişmiş PLC kontrol sistemi ve insanlaşmış dokunmatik operatör arayüzü kullanır, Dikey ve yatay kapı açma mikrodalga fırın test etmek için yaygın olarak uygulanabilir. test cihazları, kullanımı kolay, dayanıklı ve pratiktir.
Tam paslanmaz çelik manipülatör, vakum enayi yapısı ve standart konfigürasyonu TFT gerçek renkli sıvı kristal dokunmatik ekran ile donatılmıştır. dönme açısı ve kapı açma / kapama hızı ayarlanabilir. Böylece gerçekten açmak ve mikrodalga fırın kapağını ve diğer benzeri ekipman kapatmak için kişinin elini taklit edebilirsiniz. Böylece intelligentized kontrol yöntemi sağlamaktır.
Güç çıkışı numune iletken ile çalışıp çalışmadığını yargılayabilir algılama işlevi vardır. yük testi yaparken numune test sırasında iletken değilse, ekipman otomatik olarak çalışmayı durdurur. O zaman, sayaç testi sürelerini ve alarm sesleri kaydeder. Bu işlev, gerçek ihtiyaca göre açık veya kapalı olabilir.
Teknik Özellikler:
Giriş gerilimi | 220V / 60Hz |
Çıkış gücü | 2000W |
Test istasyonu | Tek (düşey ve yatay açılış değiştirilebilir olan) |
Operasyon modu | PLC 7-inç dokunmatik ekran insanlaşmış çalışma arayüzü operasyonu |
sürücü | step motor |
azami açıyı test | (Mikrodalga fırın, kapı açılma açısının) 0 ° - 180 ° (Ayarlanabilir giriş değerleri) |
hız | kapalı gücü altında, 12 kez / dk üzerinde güç altında Ayarlanabilir, 6 kez / dk |
sayma yöntemi | Dijital sayaç, otomatik kapı kapandıktan sonra bir kez saymak önceden belirlenmiş bir zaman sayıdan sonra kapatıldı. |
Otomatik algılama fonksiyonu | tamamlamalarının sayılardan sonra alarm; Numunenin dahili bileşenler test sürecinde bozuksa, test ekipmanları otomatik olarak kapanacak ve çalışmaların nihai sayısını kaydetmek ve alarm cihazı etkinleştirin. |
Dış görünüş | Alüminyum çerçeve, Paslanmaz çelik kapak plakası |
boyutlar | 960mm * 960mm * 650 mm, ağırlık: 140 kg |
Standarda uygun | IEC60335-2-25 |

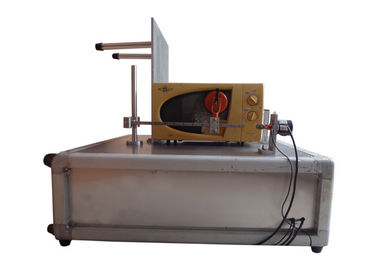

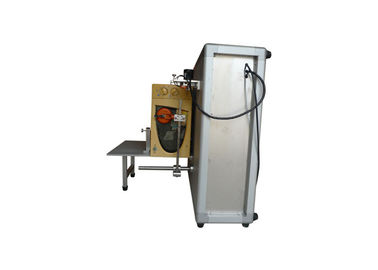

Örnek kurulum ve test:
A. örnek büyüklüğüne göre üç eşyalar konumunu taşıyın ve sonra iş platformu üzerinde örnek yerleştirin.
B. Basın "Kontrol Arabirimi" bölümünde "Homing", mekanik kol kökenli dönmek için yapmak o enayi ile sığması için numunenin kapı ön ve arka mesafeyi ayarlamak, enayi adsorbe gerekmez Şu anda numune kapısı (üst veya alt yüksekliği mekanik kolu tarafından ayarlanır).
【Parametreleri Ayarlama Arayüz】 basın 【Manuel Açık Kapı】 butonuna, C. maksimum açısına çalışan manipülatör kolu, sonra bir iletki veya başka bir açı ölçme ile teyit testi gerekli açıya (için numune kapıyı açtığınızda durana yapmak aracı), daha sonra, 【Manuel Kapat kapı】 düğmesine basın enayi sadece deneme kapısını uygun zaman "Durdur" düğmesine basın, giriş 【kapı Otomatik Deplasman】 ayar değeri kutusunu görüntülemeyi akım değeri, o gerekli kapı açma açısı test devlet altında, 【Kapı Otomatik Deplasman】 set değeri onaylamak için bu yöntemi kullanabilirsiniz.
D. Varsayılan olarak, deney mikrodalga bir kapı anahtarı yoktur. mekanik kol ve enayi numunenin kapı, basın "Başlat", mekanik kol açılış açısı uygun, numunenin kapı açma açısı ile aynı değilse olup olmadığını gözlemlemek, bu serbest çalışan yapmak ile adsorbe olmayan statüsünde lütfen numunenin kapı enayi tamamen uygun hale getirmek için açı değerini değiştirmek.
Not: mikrodalga fırın kapağı 90 ° açıldığında örnek Kapı açık açısı da, örneğin, açı tazminat ayarlanabilir, geçerli değeri görüntüler 75 °, daha sonra açı tazminat (numunenin kapı tamamen uyum enayi sonra) ayardır: 90 ° -75 ° = 15 °, 15 ° 【Açı Telafisi】 değer kutusuna girilir. Tersine negatif bir değer girin.
kökeni E. Mekanik kol sırt, enayi numunenin kapı adsorbe ve örnek üç demirbaşlar ile sabittir.
Test numunesi bir kapı anahtarı varsa F., kapı açma cihazının konumunu ayarlamak, kapı açma cihazı yardımcı mekanizma sabitleme, örnek kapı düğmesi ile uyumludur. Basın 【Manipülatör İleri】, kapı açma cihazı ileri hamle yapmak, daha sonra kökenli konumuna kapı açma cihazı dönüş yapmak ve ardından 【Manipulator İleri】, kapı açma cihazı ileri hamle yapmak için, 【Homing】 düğmesine basın kapı açıldığında ve durdurma, 【ileri Yerinden】 değeri kutunun içine bu değer, ileri deplasman tamamlandığında, 【Manipülatör deplasman】 içinde giriş değeri ekran gözlendi. = Geriye sonra ekran değeri - Sonra 【Geriye Manipulator】 basın düğme kapı sıfırlama anahtarına geriye kapı açma cihazı yapmak ve daha sonra geriye bir mesafe, değer ayarı 【Manipülatör Yerinden】, 【İleri Deplasman】 değer ekranı gözlenen 【Geriye Deplasman】 değer. 【Geriye Deplasman】 değeri kutunun içine girdi, bu değer, geriye deplasman tamamlanır.
swiçlidir ve anahtar seçimi olmadan: ihtiyacı anahtarı ile seçim eğer sistem varsayılan, anahtarı olmadan, kapı ve kapı anahtarı (ışık aydınlatmak güdümlü), basın 【Pause】, 【Temizlendi Kont】 tuşu sonra homing konumuna dönmelidir ve daha sonra 【Manipülatörü On / Off】 butonuna ve başarılı olmak için tercih, ilgili durum gösterge ışığı yanar basın. Bu dikkat ediniz.
