Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Bükme yüksekliği: | 40 ± 2 mm, ayarlanabilir | Çekme aralığı: | 0-100N |
---|---|---|---|
Çekme yolu: | El ile işlem | Standart: | IEC60320-1, şekil 19 |
Vurgulamak: | mekanik anahtar cihazı,switch life tester |

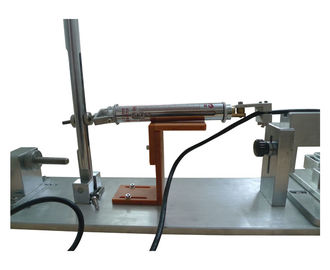

Çoğaltıcı Yanal Çekme Test Cihazı
Ürün Bilgisi:
Bu cihaz, tasarım için IEC60320-1, şekil 19 standart gereksinimine uygundur. Çekme cihazının girişinin zorlu koşullar altında çekilmesi için kullanılır, bu nedenle konektörün mekanik gücünü test etmek için kullanılır.
Teknik parametreler:
1, Esnek kablo bükme yüksekliği: 40 ± 2 mm, ayarlanabilir.
2, Çekme aralığı: 0-100N.
3, Çekme yolu: Manuel işlem, bir yönde 50 kez ve ardından ters yönde 50 kez.
3, İletken Seçimi ve ilgili test yanal çeker değer tablosu
Standart: IEC 60320-1 madde 23.3 şekil 19.
Uygulama: Konektörün yanal çekme testini, 0.2A'yı aşan bir derece ile test etmek için uygundur.
Test örneği: 0.2A'yı aşan bir derece ile konektör.
Özellik: Konnektör testi sırasında modeline ve standart menteşeye uyan bir cihaz girişi seçmelidir.
Parametreleri :
Bükme kablosunun bükme yüksekliği | 40 ± 2 mm, ayarlanabilir |
Çekme aralığı | 0-100N |
Çekme modu | Manüel çalışma, aynı kuvvetin yanal bir çekişi daha sonra akım taşıyan pimlerin eksenlerini içeren düzlem ile paralel bir yönde ve konektörün kavrama yüzü ile paralel olarak uygulanır. Kuvvet hemen serbest bırakıldı. Bu işlem sırası, bir yönde 50 kez ve daha sonra zıt yönde 50 kez yapılır. Model HO6504A otomatiktir (isteğe bağlı) |
Tablo 7-Uygulanan yatay çekmeler için değer
Bağlayıcı anma akımı bir | Çek N- |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

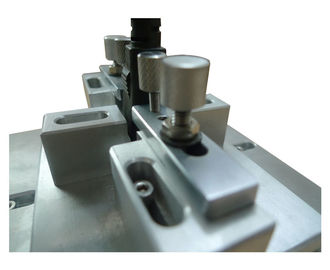

23.2 testinden sonra, 0.2A'yı aşan bir dereceye sahip konektör, test edilecek konektöre karşılık gelen ve ilgili standart sayfaya uygun bir cihaz girişine yerleştirilir. Cihaz girişi uygun bir test aparatına monte edilmiş olup, bunun bir örneği şekil 19'da gösterilmiştir ve pimler yukarı doğru bakmaktadır. 40mm ± 2mm boyutuna uyulmalıdır.
Tablo 7'de belirtildiği gibi bir yanal çekme, kordona ilk önce akım taşıyan pimlerin eksenlerini içeren düzleme dik bir yönde uygulanır ve hemen serbest bırakılır.
Bu işlem sırası, bir yönde 50 kez ve daha sonra zıt yönde 50 kez yapılır.
Aynı kuvvetin yanal bir çekişi daha sonra akım taşıyan pimlerin eksenlerini içeren düzlem ile paralel bir yönde ve konektörün kavrama yüzü ile paralel olarak uygulanır. Kuvvet hemen serbest bırakıldı. Bu işlem sırası, bir yönde 50 kez ve daha sonra zıt yönde 50 kez yapılır.
Bizim avantajı hizmet:
Müşterilerimiz için kendi teknolojik ve yenilikçi ürünlerimizi sağlayan kendi geliştirme ve tasarım ekibimiz var.
Bazı ürünler hakkında yeni fikirleri olan herhangi bir müşteri için, sadece bize bildirin, sizin fikrinize göre ürünlerin benzersiz bir tasarımını sağlayabiliriz.
Teknik Destek:
Tüm çalışanlarımız deneyimli ve yetenekli.
Satış sonrası servis:
Çalışma ekibimiz ve satış ekiplerimiz, dünyanın her yerinden satılan ürünümüz için hızlı ve yüksek verim satış sonrası hizmeti garanti edebilir.
