| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration certificate (cost additional) |
| Model numarası: | HX9804 |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | kontrplak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 10 takım |
| Ürün adı: | Mandrel Test Cihazı | ağırlık: | 50N * 3 adet |
|---|---|---|---|
| Mekanik Sınır: | 10° ve 230° konumu | Mandrel Malzemesi: | Paslanmaz çelik |
| Standart: | IEC60950-1 Ek AA | Mandrel Uzunluğu: | 100 mm |
| Uç açısı: | 60°±5° | Örnek test: | Ayrılmaz ince sac malzeme |
| Vurgulamak: | Ek AA Mandrel Test Cihazı,IEC60950-1 Mandrel Test Cihazı,Üç 50N Mandrel Test Cihazı |
||

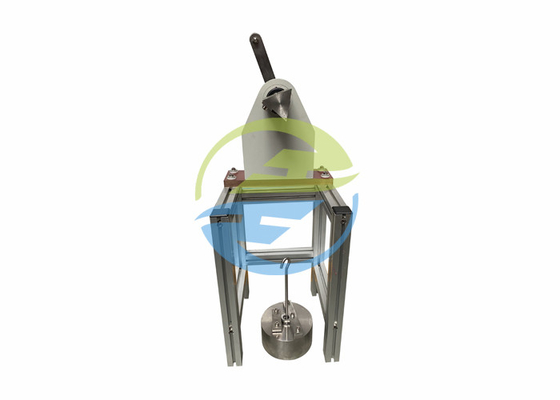

Üç adet 50N ağırlıklı IEC60950-1 Ek AA Mandrel Test Cihazı
IEC60950-1 Ek AA
Üç test numunesi, her bir numune, TAKVİYELİ İZOLASYON oluşturan üç veya daha fazla ayrılmaz ince sac malzemeden oluşan katmanlar kullanılır.Her seferinde bir numune, Şekil AA.2'de gösterildiği gibi test fikstürünün (Şekil AA.1) mandreline sabitlenir.
Uygun bir kenetleme cihazı kullanılarak numunenin serbest ucuna (bkz. Şekil AA.3) 150 N ± 10 N'luk bir aşağı doğru kuvvet uygulanır.Mandrel döndürülür
- başlangıç konumundan (Şekil AA.2) son konuma (Şekil AA.3) ve geriye doğru;
- ikinci kez yukarıdaki gibi;
- başlangıç konumundan son konuma kadar.Ses Video Test Cihazları
Bir numune dönme sırasında mandrele veya kenetleme cihazına sabitlendiği yerde kırılırsa, bu bir arıza oluşturmaz.Numune başka bir yerde kırılırsa, test başarısız olmuştur.
Yukarıdaki testten sonra, 0,035 mm ± 0,005 mm kalınlığında, en az 200 mm uzunluğunda bir metal folyo levha numunenin yüzeyi boyunca, mandrelin her iki yanından aşağı sarkacak şekilde yerleştirilir (bkz. Şekil AA.3).Numune ile temas halindeki folyo yüzeyi iletken olmalı, oksitlenmemeli veya başka şekilde yalıtılmamalıdır.Folyo, kenarları numunenin kenarlarından 18 mm'den az olmayacak şekilde konumlandırılır (bkz. Şekil AA.4).Folyo daha sonra uygun kenetleme cihazları kullanılarak her iki ucunda birer tane olmak üzere iki eşit ağırlıkla sıkılır.Ses Video Test Cihazları
Standart:IEC60065:2014 madde 8.21, şekil 14~16, IEC60950'ye göre onaylayın
Başvuru:Ayrılamayan ince tabaka malzemeleri için yalıtım hasara karşı dayanıklılık doğrulaması.
Örnek test:Ayrılmaz ince tabaka malzemesi.Ses Video Test Cihazları
Özellik:10° ve 230° konumları, yalnızca test açısının doğruluğunu sağlamak için değil, aynı zamanda basit bir çalışma yöntemi elde etmek için mekanik limit ile ayarlanır;Asılı halkalı ağırlık, çok büyük çekme kuvveti nedeniyle bir noktanın zarar görmesi durumunda.
parametreler:
1, 50N * 3 adet Ağırlık, 100N ve 150N testi elde etmek için birleştirilebilir.
2, Test sayısı: 3 kez.
3, Dayanma gerilimi test cihazı (Opsiyonel).Ses Video Test Cihazları
| Test nesnesi | Ayrılamayan ince tabakalar halinde ses video aparatı |
| referans standardı | IEC 60950-1, IEC 61558-1 |
| Ölçek | mandrel testi |
| istasyon | 1 |
| Ağırlıklar | 50N * 3 adet |
| Test mandreli | Bir ucu olan üçgen çubukSes Video Test Cihazları |
| Döndür açısı | 230° |
| Test süreleri | 3 kere |
| Boyut | 240mmx 240mmx 600mm |
| İsteğe bağlı | dayanım gerilimi test cihazı |
