Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration certificate(cost additional) |
Model numarası: | LT-3 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | kontrplak |
Teslim süresi: | 30 gün |
Ödeme koşulları: | T/T |
Yetenek temini: | ayda 10 takım |
Standart: | IEC 60112, IEC60695 vb. | Ürün Adı: | Sızıntı İzleme Test Cihazı |
---|---|---|---|
Kontrol çalışma modu: | Elektrik kontrolü veya PLC kontrolü | elektrot aralığı: | 4±0.1mm |
Elektrot Basıncı: | 1±0,05 N | Test gerilimi: | 0-600V ayarlanabilir |
damlama gecikmesi: | 0.2S | damla boyutu: | 45 ~ 50 damla / cm3 |
Çalışma voltajı: | 220V/50Hz,1KVA | ||
Vurgulamak: | IEC60112 Yanıcılık Deneme Ekipmanı,Yanışıklılık Deneme Ekipmanı PLC Kontrolü |

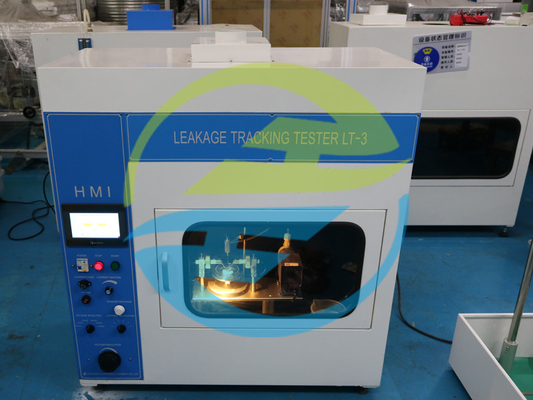

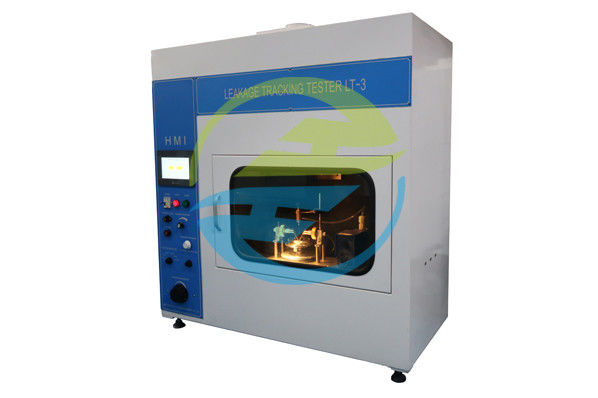

IEC60112 Yanıcılık Deneme Ekipmanı CTI ve PTI'nin belirlenmesi
Standart:
IEC60112-2009 Katı yalıtım malzemelerinin kanıtı ve karşılaştırmalı izleme endekslerini belirleme yöntemi.
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.Yanıcılık deneme ekipmanları
Kanıt izleme indeksi (PTI)
Malzeme veya elektrikli ekipman özellikleri için IEC standartlarında veya diğer standartlarda sadece bir kanıt testi gerektirilirse,50 düşme testi 8. maddeye uygun olarak, ancak belirtilen tek bir voltajda yapılır.Gerekli sayıda numune, 50. damla düştükten sonra izleme hatası olmadan ve sürekli alev oluşmadan en az 25 saniyelik test süresine dayanmalıdır.
Aşırı akım cihazının hava yayları ile çalıştırılması izleme hatası oluşturmaz.
Denetim voltajı 25 V'nin tam sayılı çarpısı olmalıdır.
Karşılaştırmalı İzleme Endeksi (CTI)
Karşılaştırmalı izleme endeksinin belirlenmesi, beş numunenin 50 damla deneme süresini arıza olmaksızın dayandığı maksimum voltajın belirlenmesini gerektirir veen fazla 50 düşüş değerinden 25 V daha düşük bir voltajdaEğer bu durum geçerli değilse, maksimum 100 düşme dayanıklılık voltajı belirlenmelidir.
Parametreler:
Model | LT-2 ((0.5m3) | LT-3 ((0.5m3) (dokunmatik ekran) |
Çalışma voltajı | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
Kontrol işleme modu | Elektrikli kontrol, düğme işlevi | PLC kontrolü, kızılötesi uzaktan kumanda ile 7 inç renkli dokunmatik ekran işlevi |
Test voltajı | 0-600V ayarlanabilir, hassasiyet 1,5% | |
Zamanlama cihazı | 9999X0.1S.Yanıcılık deneme ekipmanları | |

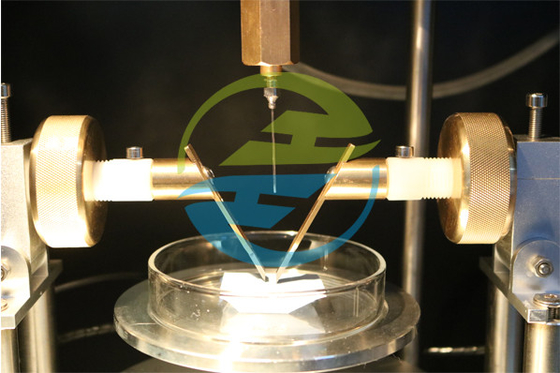

Elektrotlar | Malzeme: Platin elektrot ve tunç bağlantı çubuğu | |
İki elektrotun dikdörtgen kesimi (5 ± 0,1 mm) × (2 ± 0,1 mm) olmalıdır ve bir ucu 30° ± 2° açılı bir çakıl kenarlı olmalıdır (Şekil 1'e bakın).Keskin kenar yaklaşık düz bir yüzey elde etmek için çıkarılır., 0,01 mm ila 0,1 mm genişliğinde | ||
Elektrodun göreceli konumu | Katılan açı: 60°±5°, mesafe 4±0.1mm | |
Elektrot basıncı | 1.00N±0.05N | 1.00N±0.05N, dokunmatik ekran ekranı |
Damlayan sıvı | Sıvının düşme aralık zamanı: 30±5S, dijital ekran, önceden ayarlanabilir | |
Yükseklik: 35±5mm | ||
Damla sayısı:0-9999 kez, önceden ayarlanabilir, damlayan sıvının hacim boyutu, ithal mikro pompa tarafından 50 ~ 45 damla / cm3 içinde kontrol edilir | ||
Test çözümleri | Çözüm A: 0.1%NH4Cl, 3.95±0.05Ωm, Çözüm B: 0.1%NH4Cl + 0.5±0.002% sodyum dibutil naftalen sulfonat, 1.98±0.05Ωm | |
Zaman gecikmesi devresi | 2±0,1S (0,5A veya daha fazla akımda) | |
Kısa devre basınç düşüşü | 1±0.1A %1, basınç düşüşü %8 MAX | |
Rüzgar hızı | 0.2m/s. | |
Çevre gereksinimleri | 0 ̊40 °C, nispi nem ≤ 80%, belirgin titreşim ve koroziv gaz olmayan yerde | |
Boyut ve ağırlık | WDH=1100×550×1200 mm, 130 kg | WDH=1100×550×1200 mm, 130 kg |
Başkaları da var.Yanıcılık deneme ekipmanlarıIEC 60695-11-5, IEC 60695-11-3 ve IEC 60695-11-4, IEC 60695-2-10, IEC 60695-2-11'deki Yatay- Dikey Alev Test Aygıtı ve IEC 60695-2-11'deki Parlak Tel Test Aygıtı,IEC60695-2-12 ve IEC60695-2-13 ve vb.Lütfen referans alınYanıcılık deneme ekipmanları için test ekipmanları listesi...Tam ekipman listemiz içinYanıcılık deneme ekipmanı.
