Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration certificate(cost additional) |
Model numarası: | HC9928 |
Minimum Order Quantity: | 1 set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | kontrplak |
Teslim süresi: | 20 Gün |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 30 set |
Malzeme: | Paslanmaz çelik | İstasyon: | 1 istasyon |
---|---|---|---|
KELEPÇE ÜNİTESİ: | Fiş Pimi Kelepçe Ünitesi | Standart: | IEC60884.1, VDE0620 |
Ağırlıklar: | 4N, 20N, 30N, 50N | göstergeler: | özelleştirilebilir |
Standart:
IEC 60884-1 "Ev içi ve benzer amaçlar için fişler ve prizler" Bölüm 1: Genel Gereksinimler 24.10Şekil 30
Standart açıklama:
Fiş, Şekil 30'daki örnekte gösterildiği gibi fişin iğneleri için uygun deliklerle donatılmış sert bir çelik plaka üzerine yerleştirilir.
Deliklerin merkezleri arasındaki mesafeler (örneğin,d1 ve d2) fişin standart levhasındaki her bir iğnenin çapraz kesimi alanının çevresinde çevrili dairenin merkezleri arasındaki mesafelerle aynı olmalıdır..
Her deliğin çapı, iğnenin kesit alanı ve (6 ± 0,5) mm çevresinde çevrili dairenin çapına eşit olmalıdır.
Sokak çelik levha üzerinde, iğneyi çevreleyen dairelerin merkezlerinin deliklerin merkezleriyle aynı anda olduğu şekilde yerleştirilir.
Tablo 16'da belirtilen maksimum çekim kuvvetine eşit bir çekim P, 1 dakikalığına, sarkıtmadan, her bir iğneye, iğnenin boylam eksenine doğru uygulanır.
Çekim, elektrik fişinin ısıtma dolabına yerleştirilmesinden 1 saat sonra (70 ± 2) °C sıcaklıkta bir ısıtma dolabına uygulanır.
Testten sonra, fişeğin ortam sıcaklığına soğumasına izin verilir ve fişeğin gövdesinde hiçbir iğnenin 1 mm'den fazla yerinden kaymadığı doğrulanır.
Test örneği:Plug, pin
Parametreler:
Test istasyonu | 1 istasyon |
Test ağırlığı | 50N*1, 20N*2, 30N*1, 4N*1 |
Ölçüler | 6A fiş ölçüm, 10A fiş ölçüm, 16 fiş ölçüm, her biri bir |
Soket | Soket plağı, belirli ülkenin fiş ve soket gereksinimlerine göre yapılmalıdır. |
Uygulama:
Fiş ve fişin sıkılığını test etmek için kullanılır. Fiş fişinin iğneleri için uygun deliklerle donatılmış sert bir çelik plaka üzerine yerleştirilir. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.
Test Yöntemi
1İlk kullanımdan önce, kullanıcı test cihazını daha etkili ve doğru bir şekilde kullanmak ve testi tamamlamak için ilgili standartlarla tanışmalıdır.
2Sokak, çelik levha üzerinde, iğneyi çevreleyen dairelerin merkezlerinin deliklerin merkezleriyle aynı anda olduğu şekilde yerleştirilir.Daha sonra test fişini sokete, iğnenin boylam eksenine doğru yerleştirin.. Daha sonra fiş sıcaklık (70 ± 2) °C ile ısıtma dolabına yerleştirilir, 1 saat sonra, bir çekim kuvveti bir ısıtma dolabının içine uygulanır
3. Plug şekline göre sıkıştırma armatürünü seçin ve plüge ile sağlam bir şekilde bağlanmasını sağlayın (çekiş kuvveti uyguladığında gevşemesini sağlamak)
4Çekiş kuvveti ağırlığını Tablo 16'da verilen maksimum çekim kuvvetine göre seçin (üst üste yerleştirme ile elde edilebilir), ağırlık klemenin halkasına yakalanır, dikkatlice kullanılır,ve patlayıcı gerginlik yaratmazlar..
5Testten sonra, güç her fişeğe 1 dakika boyunca uygulanır.fişin ortam sıcaklığına soğumasına izin verilir ve fiş gövdesindeki herhangi bir fiş çubuğunun yer değiştirmesinin 1 mm'yi geçmemesi doğrulanır..
6Test tamamlandıktan sonra cihazın temizlenmesine ve soketlerin bakımına dikkat edin.

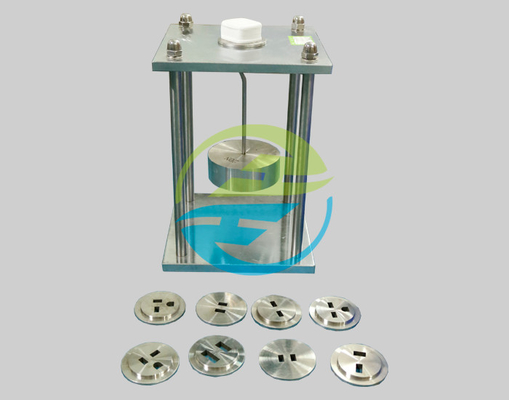

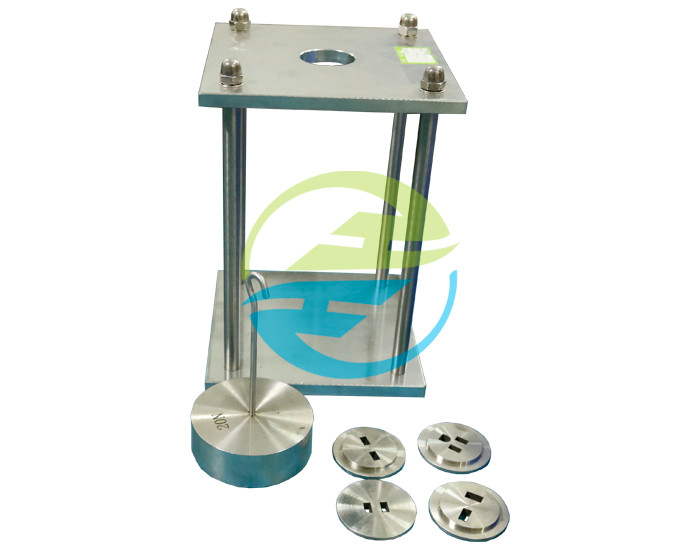

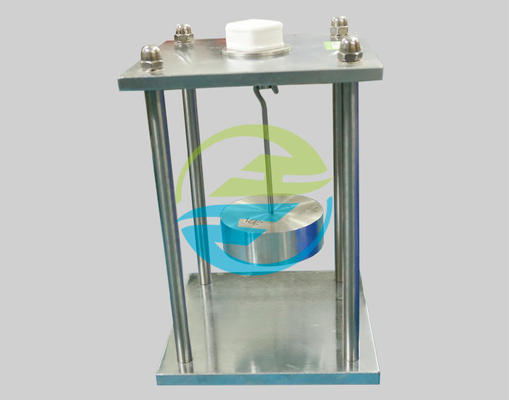

Resim Görünümü
Bizim avantajlı hizmetimiz:
Kendi teknolojik ve yenilikçi ürünlerimizi müşterilerimiz için sağlayan kendi geliştirme ve tasarım ekibimiz var.
Bazı ürünler hakkında yeni bir fikri olan herhangi bir müşteri için, sadece bize bildirin, fikrine göre ürünlerin benzersiz bir tasarımı sağlayabiliriz.
Teknik destek:
Tüm işçilerimiz deneyimli ve yetenekli.
Satış sonrası hizmet:
Çalışma ekibimiz ve satış ekibimiz, dünyanın her yerine satılan ürünümüz için hızlı ve yüksek verimlilikte satış sonrası hizmet garanti edebilir.
Hakkımızda:
Guangzhou Hongce Equipment Co., Ltd, 2003 yılında kurulan ve Çin'in Guangdong kentinde bulunan denetim ekipmanları endüstrisinde önde gelen bir şirkettir.En gelişmiş teknoloji üretim süreçleriyle birleştirilmiş, tüm üretim sürecini kontrol etmek için sıkı bir kalite kontrol sistemi.ve modern yönetim ile birlikte, bilgisayar tasarımı ve kontrolü, ürünlerimiz uluslararası gelişmiş seviyeye ulaştı.elektrikli kablo denetim ekipmanları üretimi konusunda uzmanlaşmış, elektroniklerin mekanik dayanıklılık denetim ekipmanları, elektronik denetim ekipmanları, yangın tehlikesi, elektrik çarpması ve katı nesnelerin girişine karşı test göstergesi,Genel denetim ekipmanlarıÜrünlerimiz yurtdışında ve yurtdışında iyi satışları artırıyor ve bir dizi tanınmış şirketle tedarik ilişkileri kurduk.
