Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration Certificate(cost additional) |
Model numarası: | HC |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Kontrplak |
Teslim süresi: | 30 GÜN |
Ödeme koşulları: | L/C, T/T |
iş parçası: | Yüksek Gerilim Anahtar Dişlileri | Vakum odası: | 1ADET |
---|---|---|---|
Reddetme noktası: | 5.0E-6mbar.L / sn. | Helyum geri kazanım oranı: | ≥98% |
Vurgulamak: | helium leak test equipment,helium leak testing |
SF6 Dolum Sistemli Yüksek Gerilim Anahtarlı Dişliler İçin Otomatik Helikopter Kaçak Tespit Cihazları
Ürün tanıtımı:
Sistem, helyumun temel kaçak tespit ilkesine göre izleyici gaz olarak helyumu, helyum odasına doldurulan helyumu ve daha sonra helyum sızıntı detektörü vasıtasıyla helyum sinyalindeki sızıntıyı tespit ederek, sızıntı doğruluğunu hızlı ve doğru bir şekilde tespit edebilmektedir Iş parçası
Teknik parametreler:
İş parçası | Yüksek Gerilim Anahtar Dişlileri |
Vakum odası | 1 ad, 2300 x 1000 x 1850 mm |
belirlenebilirlik | Her oda 1-3 çalışma parçasını aynı anda test edebilir) |
İzleyici gazı | % 100 Helyum |
Test Döngüsü | 1 saat / oda |
SF6 dolum basıncı | 0.04MPa (GP) |
Helyum Algılama Basıncı | 0.04MPa (AP) |
Reddetme noktası | 5.0E-6mbar.L / sn. |
Helyum Dolum Süresi | ≥70s |
Helyum Geri Kazanım Hızı | ≥98% |

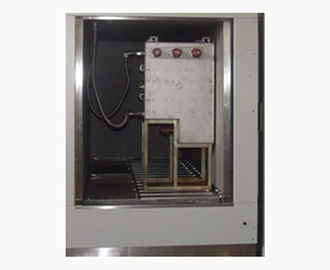

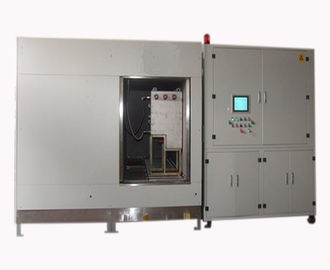

Referans için Resim :
Uygulama
Sistem, SF6 Yüksek Gerilim Şalter Dişlilerinin hava sızdırmazlık algılaması ve helyum dolumu için uygundur. Esas olarak, helyumun iş parçalarına doldurulması, belirtilen süre içinde SF6 gazı iş parçasına doldurulması için helyum geri kazanımının işlenmesi ve daha sonra ürünün nitelikli oranını garanti etmek için doldurma basıncını kontrol eder.
Çalışma süreci
Sistemin 1 vakum odası vardır. Operatör, çalışma parçasını vakum haznesindeki fikstür içine yerleştirir, iş parçası arabirimini hızlı konektöre bağlar ve hazneyi kapatmak için düğmeyi açar. Kapı kapandıktan sonra sistem otomatik olarak vakum, brüt sızıntı, helyum dolumu, hassas sızıntı tespiti, helyum geri kazanım, SF6 doldurma ve benzeri tüm süreci tamamlayabilir.
