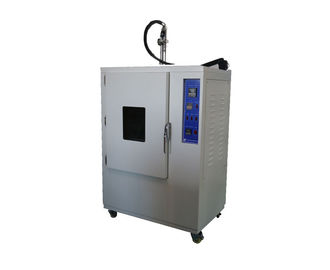

ISO16750.4 Madde 5.4 Karayolu Taşıtları Su Sıçrama Test Sistemi Sıfırlanmış Ortamlara 0-4 ° C'nin Altında 3s Sıçrama
A. SİSTEM tanıtımı:
ISO16750.
B. teknik parametreler:
model | HH0807A |
Örnek test | Elektrik ve elektronik sistem kara taşıtlarında su sıçramasına maruz kalabilir. |
Stüdyo boyutu | 100 x 105 x 108 (D x G x Y) cm |
Test tezgahı alanı | φ60cm |
Test tezgahı yatağı | 50kg |
Test tezgahı yükseklik ayarı | 20 santimetre |
sıcaklık aralığı | RT + 10 ℃ ~ 150 ℃ |
Isıtma hızı | RT + 10 ℃ ~ 150 ℃ ≤40min |
Güç | AC230V 50Hz veya özelleştirilmiş |
Kontrol sistemi | Mitsubishi PLC Elektrik Kontrolü |
Çalışma arayüzü | 7 inç renkli dokunmatik ekran operasyonu |
Test modeli | Splash su testi |
Test döngüsü | Varsayılan 100 döngü, 0-9999 önceden ayarlanabilir |
Sıçrama zamanı | 3s |
Test sıvısı | Deiyonize su veya% + 5 NaCl veya% + 3 Arizona İnce Toz |
Test suyu sıcaklığı | 0-4 ° C |
Soğutma hızı | 20 ℃ ~ 2 ℃ ≤60min |
Su akışı | 3-4L / 3'ler |
Jet nozülü ve test örneği arasındaki mesafe | 325 ± 25 mm |
Sıçrama suyunun yönlendirilmesi | Numune fiili kullanıma göre, konumlandırmayı (tek yönlü sıçrama) veya döndürme modunu (çok yönlü püskürtme) seçmek için mevcut duruma göre döner tablaya yerleştirir. |
DUT ısıtma | Isıtma sistemi |
Yapısal tasarıma giriş
Bu ürün, ileri işleme ekipmanları tarafından işlenen yüksek kaliteli malzemelerden yapılmıştır ve dış kasanın yüzeyi püskürtülür, güzel ve düzdür. Renk koordine edilir, yay tasarlanır ve çizgiler düz ve doğaldır. Astar, çalışma sırasında kapalı bir alan olacak şekilde tasarlanmıştır ve ithal edilen yüksek kaliteli paslanmaz çelikten yapılmıştır. İç mekan numune tutucu ve diğer aksesuar aksesuarları makul tasarım ve dayanıklılığa sahip paslanmaz çelikten imal edilmiştir. Ulusal standartlara uyma öncülünde, ekipman her yönden istikrarlı bir şekilde kontrol edilmesi daha pratik ve daha kolaydır. Ayrıca, cihaz kolay kurulum, kolay kullanım ve kolay rutin bakım özelliklerine sahiptir.
1. Cihazın dış kasası, yüksek kaliteli galvanizli çelik levha CNC tezgahından yapılmıştır ve dış kasanın yüzeyi, daha pürüzsüz ve güzel olan püskürtülür.
2. iç tank SUS316 yüksek kaliteli paslanmaz çelik ayna paneli; Test ortamının geri dönüşümünü ve Zui'den sonra yapılan temizliği kolaylaştırmak için, ekipman stüdyosunun tabanı bir huni olarak tasarlanmıştır;
3. Ekipman temizliği: Ekipman stüdyosunda çok sayıda yüksek sıcaklık korozyon önleyici temizleme sprey başlığı vardır. Ekipman programı tamamlandıktan sonra, solenoid valf açılır ve musluk suyuyla bağlantılı temizleme başlığı çok yönlü bir yıkama stüdyosudur;
4. Nozul hareket tertibatı: Nozül, ısı yalıtım katmanı ile üst ve alt braketlere sabitlenmiştir. Sıcaklık yüksek olduğunda, braket çalışma odasından çıkar ve püskürtme sırasında çalışma odasına hızlıca hareket eder;
5. Debimetre: Elektronik debimetre, debiyi kontrol edebilen, ayarlayabilen, görüntüleyebilen ve biriktiren test suyu debisinin akışını ölçmek için kullanılır. Dönüştürücüden 4 ~ 20mADC sinyal çıkışı, merkezi denetleyiciye bağlayın, kontrol edin ve ekrana getirin;
6. Yalıtım malzemesi: yalıtım performansını sağlamak ve sabit bir iç sıcaklık sağlamak için yüksek yoğunluklu cam elyaf pamuk;
7. İç mekan örneğinin değişimini gözlemlemek için kapıya şeffaf bir pencere verilmiştir. Gözetleme penceresi çok katmanlı oyuk temperli camdan yapılmıştır;
8. Karıştırma sistemi, dikey konveksiyon dikey difüzyon döngüsünü elde etmek için uzun eksenli fan motoru ve yüksek-düşük sıcaklığa dayanıklı paslanmaz çelik çok kanatlı çarkı benimser;
9. Test alanının sızdırmazlığını sağlamak için kapı ve kabin arasında çift katmanlı yüksek sıcaklığa dayanıklı yüksek mukavemetli sızdırmazlık şeridi kullanılır. Kapının iç kapı malzemesi paslanmaz çelikten yapılmıştır ve kapı tutamağı tepkimesiz yapılmıştır, bu da işlemi kolaylaştırır;
10. Test deliği (makinenin sol tarafı) harici test güç kablosu veya sinyal kablosu (50 mm diyafram) için kullanılabilir;
11. Cihazın pompa ve soğutma sistemi tabana monte edilmiştir ve kompresör, soğutma etkisini ve güvenilirliğini sağlamak için Fransa'daki Taikang markasından ithal edilmektedir.
12. Makineyi kolayca belirtilen konuma hareket ettirebilen ve Zui'den sonra tekeri sabitleyebilen makinenin altına yüksek kaliteli sabit konumlu PU hareketli tekerlek takın;
13. Cihazın kontrol kısmı, ekipmanın sağ tarafında tasarlanmıştır. Sıcaklık kontrol cihazı, kontrol anahtarı, su deposu vb. İle birlikte dağıtılır. Kullanımı kolay, basit ve bakımı kolaydır.
Devre kontrol ve koruma sistemi
7 inç LCD dokunmatik ekran denetleyicisi ile PLC kontrolü sırasıyla sıcaklık, pompa ve akış ve test zamanını kontrol edebilir; Akış doğrudan dokunmatik ekranda görüntülenir.
1. Bileşenleri içe aktarma;
2. Sigorta koruma şalteri yok;
3. Aşırı yük, sızıntı, tamamen kılıflı klemensler;
4. Otomatik kapanma ve diğer koruma ile;
Soğutma sistemi
1. Kompresör: tamamen kapalı Fransa Taikang;
2. Soğutma yöntemi: mekanik soğutma;
3. Yoğuşma modu: zorla hava soğutma;
4. Soğutucu gaz: R404A (çevre dostu);
5. Tüm sistem boru hattı havalandırma ve basınç 48H sızıntı testi için test edilmiştir;
6. Isıtma ve soğutma sistemi tamamen bağımsızdır;
7. Dahili spiral soğutucu bakır boru;
8. Şev buharlaştırıcı;
9. Kuru filtre, soğutucu akış camı, onarım vanası, yağ ayırıcı, solenoid vana ve sıvı depolama tankı hepsi orijinal parçalardır;
kullanım Koşulları
1. Ortam sıcaklığı: 5 ° C ~ +32 ° C
2. Ortam nemi: ≤85%
3. Güç gereksinimleri: AC380 (±% 10) V / 50HZ üç fazlı beş telli sistem
4. Önceden yüklenmiş kapasite: yaklaşık 16KW
