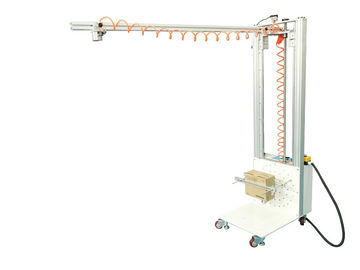

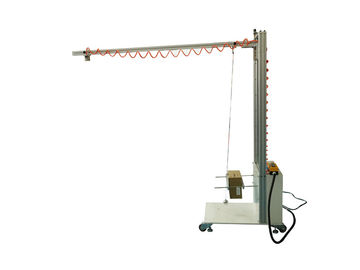

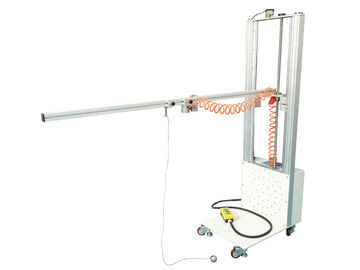

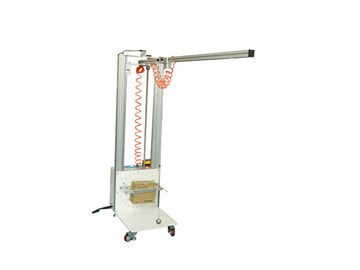

50mm Çelik Bilyalı Dikey / Yatay Darbe Elektronik Kontrol Cihazı Konut Ekipmanları IEC60598

IEC60598 50mm Çelik Bilye Dikey ve Yatay Darbe Elektronik Kontrol Cihazı, Konut Ekipmanları için

Ürün Tanıtımı

Cihaz IEC60598-1 Armatürler – Bölüm 1: Genel gereksinimler ve testler madde 4.13.4a), IEC60950-1 Bölüm 1'e dayanmaktadır:
Genel şartlar madde 4.2.5, IEC60065-1 Ses, video ve benzeri elektronik cihazlar –Güvenlik gereksinimleri madde 12.1.4 şekil.8, 12.7.3.5 ve diğer standart test ve imalat, anti-düşmeye karşı muhafaza ekipmanı için uygun darbe performansı testi, cihaz düşebilir darbe etkisi ve salıncak seviyesi etkisi iki formda, bir ölçüm hassasiyeti, rasyonel düzeni, kolay kullanım, kurumlar ve büyük enstrüman ideal enstrüman laboratuvar tespiti.

Teknik parametreler

1. topun etkisi: Φ50mm kemer halkaları, 500 ± 25g,

2. salıncak merkezi mesafesi: 0-1.5 m (halat uzunluğunu ayarlayarak ayarlanır);

3. Damla yüksekliği: 0.5-1.5 m ayarlanabilir

4. kaldırma yolu: elektrikli

5. kelepçe serbest bırakma modu: elektronik kontrol

Şekil 6'ya ait standart referansa göre

Çalışma Prosedürleri

1. Test hazırlığı:

1.1 Örnek normal kullanım pozisyonunda sabitlenir, zeminler ve duvarlar için tercih edilen sert destek yüzeyinin destek yüzeyini destekleyin.

1.2 Numune seçim düşüşüne göre 220V güç kaynağına bağlı cihaz: Dikey düşme veya salınım etkisi.

Vertical drop test: that is falling straight down, as shown, the rope end fixed clamping, vertical ball just touched the level of the sample surface (factory default height 1500mm), 1300mm drop test carried out for just control scale drop 200mm, the drop height 1300mm, then the ball will be placed in a vertical position release magnet card. Dikey düşme testi: gösterildiği gibi düz aşağı düşüyor, halat ucu sabit sıkma, dikey top sadece numune yüzeyi seviyesine dokundu (fabrika varsayılan yüksekliği 1500mm), sadece kontrol ölçeği düşüşü 200mm için yapılan 1300mm düşme testi, damla yükseklik 1300mm, daha sonra top dikey pozisyon serbest bırakma mıknatıs kartına yerleştirilecektir. Fixed wheel brakes, means for preventing movement. Sabit tekerlek frenleri, hareketi önlemek için araçlar.

Swing impact test: The wire rope fixed at one end, the ball will be placed at the level of release magnet card, then move the hook seat, make rope Bengzhi locking hooks seat. Salıncak darbe testi: Bir ucunda sabitlenmiş tel halat, top serbest bırakma mıknatısı kartı seviyesine yerleştirilir, daha sonra kanca koltuğunu hareket ettirir, halat Bengzhi kilitleme kancaları koltuğu yapar. Then the ball is in a free state, just contact test a vertical surface (by remote control the height of the point of impact), the ball will again be placed in a horizontal position release magnet card. Daha sonra top serbest durumda, sadece dikey bir yüzeyi test edin (uzaktan kumanda ile çarpma noktasının yüksekliğini), top tekrar yatay pozisyon bırakma mıknatısı kartına yerleştirilecektir. Fixed wheel brakes, means for preventing movement. Sabit tekerlek frenleri, hareketi önlemek için araçlar.

Dışa doğru sallanmak istiyorsanız, çubuğun ucundan ①② çıkarabilir, bir yönde değiştirebilir, sonra içeriye taşıyabilirsiniz, halat ucu sabit kelepçeleme, top serbest bırakma mıknatısı kartı seviyesine yerleştirilecek, daha sonra kanca koltuk, halat düzeltmek yapmak ve kilitleme kanca koltuk, aynı salıncak içinde yöntemi.

2. Test işlemi:

Preparation work is done, press on the remote control to release the ball cross / vertical ball release button, proceed ball swing / vertical impact test. Hazırlık çalışmaları yapılır, top çapraz / dikey top serbest bırakma düğmesini serbest bırakmak için uzaktan kumanda üzerindeki düğmesine basın, top salınımı / dikey darbe testine devam edin. After the test, according to standards determined whether the sample qualified. Testten sonra, standartlara göre numunenin nitelikli olup olmadığı belirlenir.
