Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Third part calibration certificate(cost additional) |
Model numarası: | HH0803 |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | karton kutu |
Teslim süresi: | 3 iş günü |
Ödeme koşulları: | / T |
Yetenek temini: | Ayda 20 set |
Ürün adı: | El Püskürtme Memesi Test Cihazı | Garanti: | 1 yıl |
---|---|---|---|
Standart: | IEC60529 | Uygulama: | IPX3 IPX4 için Su Püskürtme Testi |
fonksiyon: | Giriş koruma seviyesi testi | Malzeme: | Pirinç + paslanmaz çelik |
Su akışı: | 10 L / dak ±% 5 | Püskürtme memesinin dış çapı: | Ф102mm |
Vurgulamak: | IEC 60529 Giriş Koruma Test Cihazı,IPX4 Giriş Koruma Test Cihazı,El Tipi Püskürtme Memesi Test Cihazı |

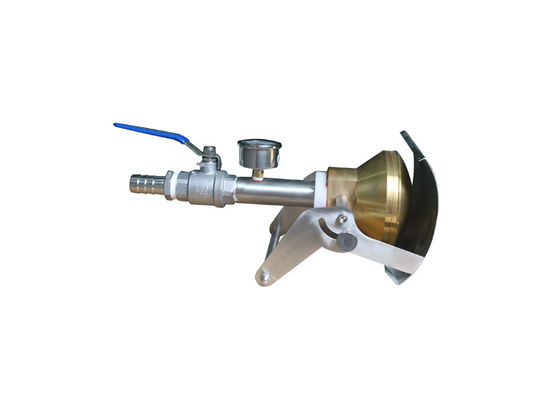

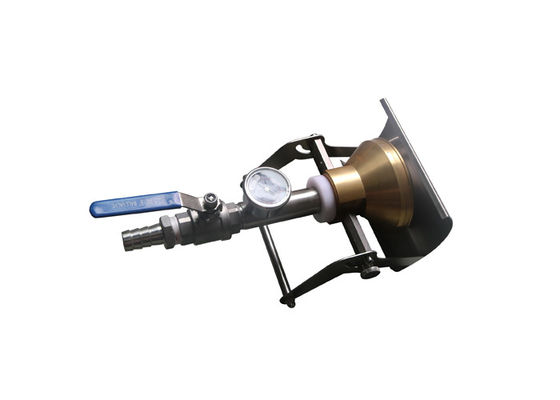

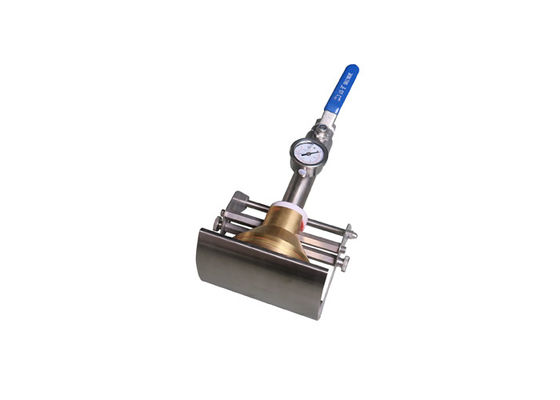

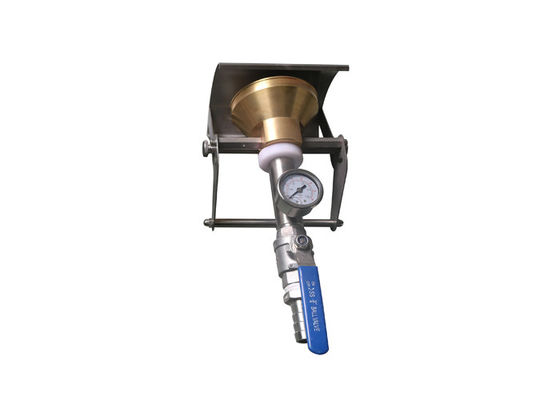

IEC60529 Giriş Koruma Test Cihazları 121 Delikli El Tipi Püskürtme Memesi Test Cihazı
Standart açıklama:
15 Nem direnci
15.1 Cihazın muhafazası, cihazın sınıflandırmasına uygun olarak neme karşı koruma derecesi sağlamalıdır.
Uygunluk, cihazın ana şebekeye bağlı olmadığı 15.1.2 dikkate alınarak 15.1.1'de belirtildiği şekilde kontrol edilir.
Cihaz daha sonra 16.3'teki elektrik dayanım testine dayanacak ve muayene, Madde 29'da belirtilen değerlerin altındaki açıklıkların ve kaçak mesafelerinin azalmasına neden olabilecek yalıtım üzerinde su izi olmadığını gösterecektir.
NOT Harici muhafaza, incelemeden önce fazla suyu çıkarmak için dikkatlice silinir.Cihazın içindeki herhangi bir suyun yer değiştirmesini önlemek için sökme işlemi sırasında dikkatli olunmalıdır.Giriş Koruma Test Cihazları
15.1.1 IPX0 olarak sınıflandırılanlar dışındaki cihazlar, aşağıdaki şekilde IEC 60529 testlerine tabi tutulur:
- 14.2.1 alt maddesinde açıklanan IPX1 cihazları;
- 14.2.2 alt maddesinde açıklanan IPX2 cihazları;
- 14.2.3a alt maddesinde açıklanan IPX3 cihazları;
- 14.2.4a alt maddesinde açıklanan IPX4 cihazları;
- 14.2.5 numaralı alt maddede açıklanan IPX5 cihazları;
- 14.2.6 alt maddesinde açıklanan IPX6 cihazları;
- 14.2.7 alt maddesinde açıklanan IPX7 cihazları.Bu test için cihaz, yaklaşık% 1 NaCl içeren suya daldırılır.
NOT Elde tutulan püskürtme nozulu, IEC 60529'da belirtilen salınımlı tüpün altına yerleştirilemeyen cihazları test etmek için kullanılabilir.
Canlı parçalar içeren ve bir cihazın su şebekesine bağlanması için harici hortumlarda bulunan su vanaları, IPX7 cihazları için belirtilen teste tabi tutulur.Giriş Koruma Test Cihazları
Standart:IPX3 ve IPX4, IEC60884-1, IEC60335-1, IEC60598-1 muhafazaları (IP Kodu) tarafından sağlanan IEC60529 koruma derecesi.
Uygulama:IPX3 ve IPX4 testlerinde kullanılır.
Örnek test:Elektronik cihazlar, lambalar, elektrik kabinleri, elektrik bileşenleri, araba, motosiklet, elektrikli ürünler (otomotiv aleti, her türlü anahtar, mikro motor vb.) Gibi su geçirmez fonksiyonlara sahip test aparatı
özellik:IPX3 ve IPX4 arasındaki fark, bölmenin IPX4 testinde çıkarılması gerektiğidir.Kabuğun mümkün olan her yöne sıçramasını sağlamak için, bu cihaz numunenin dönen bir tablası ile kullanılabilir.
Giriş Koruma Test Cihazları
Parametreler:
madde | Parametre |
Giriş gücü | Tek fazlı AC220V, 50Hz |
Su tedarik etmek | Su akış hızı > 10L / dak ±% 5, basınç dahil edilmeden 50 ~ 150kpa temiz sudur. |
Püskürtme memesi parametreleri |
Dış çap: Ф102mm küresel çap: SФ75.5mm 121 delik Ф0.5mm; Merkezde 1 delik 30 ° adımda 12 delikli 1 iç daire 15 ° adımda 24 delikli 4 dış daire Hareketli kalkan-Alüminyum Püskürtme başlığı-Pirinç |
Su akışı | 10L / dak ±% 5, Akış ölçer ayarlanabilir |
Basınç ölçer | 50 ~ 150Kpa, Basınç göstergesi aralığı 0 ~ 0.25Mpa |
baffle | kaldırılabilir |
Site gereksinimleri |
Özel IP su geçirmez test odası, Zemin aydınlatmalı düz olmalıdır Giriş ve drenajın iyi işlevi ile. |
Test süresi | Manuel kontrol, en az 5 dakika |
