IEC60529 IPX5 IPX6 Giriş Koruma Test Cihazları Kum ve Toz Test Odası

IEC60529 IPX5 IPX6 Giriş Koruma Test Cihazları Kum ve Toz Test Odası

Kum ve toz test odası, IEC60529-2001 <Muhafaza tarafından sağlanan koruma derecesi (IP kodu)> Şekil 2, IEC60598-1-2008 vb. test örneklerinin yeteneği.

Test cihazı, elektrikli ürünlerin kum ve toz testi için ilk karakteristik 5 ve 6 numaralı (IPX5 ve IPX6) uygundur.

Bölme, toz yüklü dikey olarak dolaşan havanın laminer olmayan bir akışını sağlayabilir, zaman kontrollü olabilir;ayrıca test numunesini vakumlayabilen bir vakum pompası ile donatılmıştır, egzoz hacmi ve basıncı ayarlanabilir;Buna ek olarak, iç hazne, testin standart çevre koşulları altında olmasını sağlamak için bir hava akışı sıcaklık kontrol cihazı ile yapılandırılmıştır.

Standart gereksinimlere göre, bu test odası, numunenin toz geçirmezlik özelliğini test etmek için yapay simüle edilmiş toz ortamı kullanır.Ayrıntılı gereksinimler ve yeterlilik kriterleri IEC60598-1-2008, IEC60529-2001 veya ürün standartlarına uygun olmalıdır.

Fonksiyon parametreleri:

1. İç malzeme: SUS304 paslanmaz çelik levha
2. kapının ortasında büyük gözlem penceresi
3. Eşsiz hava kanalı tasarımı, kutudaki katmanlı olmayan dikey sirkülasyonlu hava akışını sağlar
4. Kare ağlı elek: nominal tel çapı 50μm, teller arasındaki boşluğun nominal genişliği 75μm'dir
5. Hazne ve borudaki kum ve toz konsantrasyonu 2kg ~ 4kg / m³
6. Hava akış hızı: ≤2m / s
7. Test kumu (veya talk) dozajı: 2kg ~ 4kg / m³
8. PLC ve dokunmatik ekranlı akıllı kontrol sistemi
9. PT100 test sensörü
10. Güvenlik koruma cihazı
11. Cihaz aşırı sıcaklık koruma fonksiyonu
12. Güç kaynağının faz kaybı koruması
13. Kaçak devre kesici
14. Güç kaynağı: AC380 V, 50 Hz
15. Kapı: temperli cam kapı
16. Vakum pompası 60 ~ 600L / H
17. Basınç ayar valfi, emiş nozulu ve basınç ayarlı üç parçalı set
18. Denetleyici: programlanabilir denetleyici (bu denetleyici, aşağıdaki rasgele ayar işlevlerine sahiptir)

1. toz üfleme süresi (durdurma, üfleme) ayarlanabilir
2. Döngü süresi: isteğe göre ayarlanabilir
3. Önceden ayarlanmış test süresi: 0s ~ 999h99m99s, ayarlanabilir
4. Güç açık: kapalı-açık-kapalı

19. Üfleyici: tüm plastik santrifüj fan
20. Açıklamalar: Bu cihaz rüzgar kaynağı ile kum ve toz testini karşılayamaz.
21. Çalışma ortamı: sıcaklık 15 ~ 35 ℃, nem% 25 ~ 75 HR

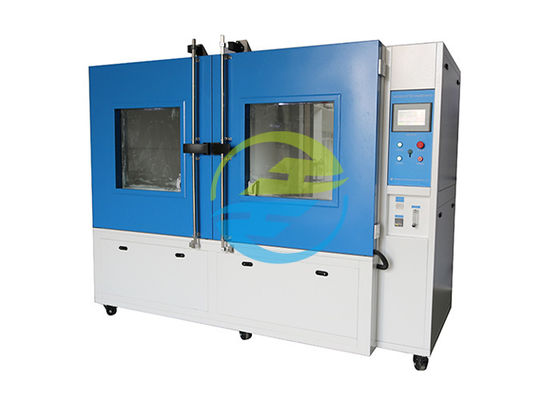

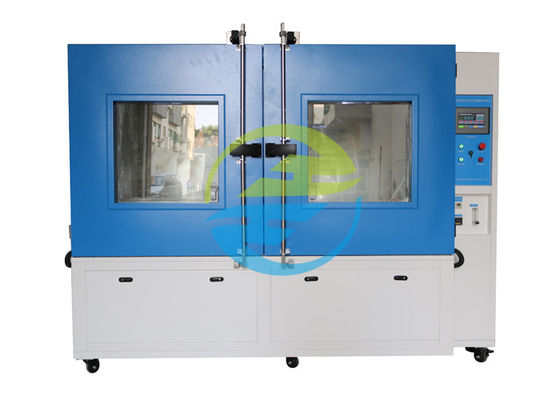

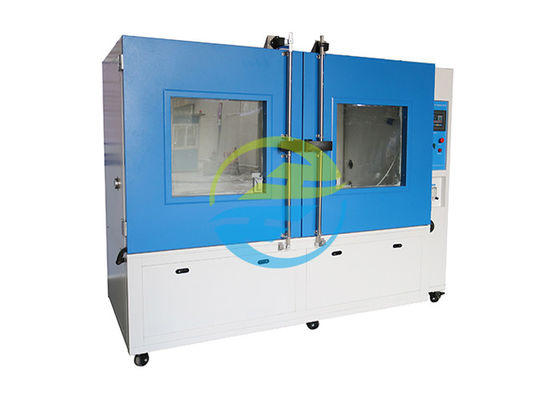

Referans için resim:
