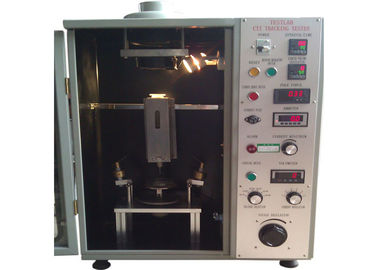

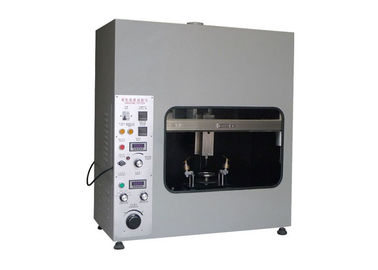

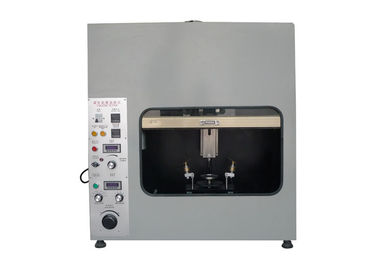

IEC60112 IEC60335-1 IEC60598-1 Elektrikli Kaçak Takip İndeksi Test Cihazı
Ürün bilgileri :
Test cihazı IEC60112, IEC60335-1, IEC60598-1, UL746A ve ASTM D3638-92 standartlarına göre tasarlanmış ve üretilmiştir. Sızıntı izleme testinin çalışma prensibi (izleme indeksi testi), istenen yükseklikte (35 mm) gereken hacimdeki iletken sıvının (% 0.1 NH 4 CL) ve gerekli zamanın (30s) platin elektrotlar arasındaki voltaj ile düşmesidir ( 2mm x 5mm) katı yalıtım malzemesinin yüzeyinde. Böylece kullanıcılar, elektrik alanın ve nemli veya kontamine ortamın kombine etkisi altında katı yalıtım malzemesi yüzeyinin izleme direnci performansını değerlendirir. Bir kelimede, bu cihaz karşılaştırma takip indeksini (CTI) ve elektrik direnç indeksini (PTI) ölçmek için kullanılır.

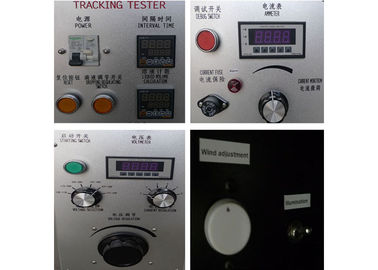

Elektrotların aralarında uygun mesafeye sahip olduğundan emin olmak için cihazla bir ölçüm bloğu sağlanır. Masa yüksekliği, elektrotların uygun açılarını ve damla yüksekliklerini sağlamak için kolayca ayarlanabilir. Testin geri kalanı, kapının kapalı olduğu test odasının dışından kontrol edilir. Voltaj, sınırlayıcı akım, damlama hızı ve damlama sayısı kontrol panelinde ayarlanır. Bir operatör, bir alevin tutuşup tutuşmadığını görmek için teste uymalıdır. Enstrüman en az iki saniyelik bir izleme arızası durumunda alarm verir.
Sızıntı izleme test cihazı, aydınlatma ekipmanları, alçak gerilim aparatları, ev aletleri, elektrikli alet, elektrikli makine, elektrikli alet, elektronik alet, elektroteknik alet, bilgi teknolojisi ekipmanı araştırma, üretim ve kalite departmanı için uygundur. Yalıtım malzemesi, mühendislik plastikleri, elektrik konnektörü ve aksesuarları endüstrisi için de uygundur.
Model özellikleri ve teknik parametreler (Dokunmatik ekran LT-3 için isteğe bağlı) :
Parametre modeli | LT-1 (0.1m³) | LT-2 (0.5m³) |
Çalışma gerilimi | 220V / 50Hz, 1kVA | 220V / 50Hz, 1kVA |
Test gerilimi | 0 ～ 600V ayarlanabilir, hassas 1.5 ％ | 0 ～ 600V ayarlanabilir, hassas 1.5 ％ |
Zamanlama cihazı | 9999X0.1S | 9999X0.1S |
Elektrot | Bir çift için platin elektrot ve pirinç elektrot | Bir çift için platin elektrot ve pirinç elektrot |
Elektrot boyutu | (5 ± 0.1) x (2 ± 0.1) x (≥12) ㎜, 30 ° eğik | (5 ± 0.1) x (2 ± 0.1) x (≥12), 30 ° eğik |
Elektrot dahil açı ve mesafe | 60 ° ± 5 °, mesafe (4 ± 0.1㎜) | 60 ° ± 5 °, mesafe (4 ± 0.1㎜) |
Elektrot basıncı | 1.00N ± 0.05N (dijital ekran isteğe bağlıdır) | 1.00N ± 0.05N (dijital ekran isteğe bağlıdır) |
Damlayan sıvı aralığı | 30 ± 5S, ayarlanabilir | 30 ± 5S, ayarlanabilir |
Sıvı yüksekliği düşüyor | 35 ± 5 mm | 35 ± 5 mm |
Sıvı gecikme bırakıyor | 0.2S (solenoid valf açma zamanı) | 0.2S (solenoid valf açma zamanı) |
Sıvı boyutunu bırakarak | 45 ～ 50 damla / cm3 | 45 ～ 50 damla / cm3 |
Zaman geciktirme devresi | 2 ± 0.1S (0.5A veya daha büyük akımda) | 2 ± 0.1S (0.5A veya daha büyük akımda) |
Kısa devre basınç düşüşü | % 8 MAX | % 8 MAX |
Kısa devre akımı | 1 ± 0.1A 1 ％ | 1 ± 0.1A 1 ％ |
Rüzgar hızı | 0.2 m / sn | 0.2 m / sn |
Çevre gereksinimi | 0 ～ 40 ℃, göreceli nem oranı ≤% 80, aşındırıcı ve aşındırıcı gaz bulunmayan yerde | |
standart ile uyumludur | IEC60695, IEC60112, UL746A, ASTMD3638 | |
