IEC60529 IPX3 / IPX4 Giriş Koruma Test Cihazları 0.4mm İğne Deliği Salınımlı Tüp Açık Tip Test

IEC60529 IPX3 / IPX4 Giriş Koruma Test Cihazları 0.4mm İğne Deliği Salınımlı Tüp Açık Tip Test

Marka Adı: HongCe
Model Numarası: HH0802
Moq: 1 Set
fiyat: Negotiatable
Ödeme Şartları: T/T
Tedarik Yeteneği: 10 set / ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
calibration certificate (cost additional)A
Standart:
IEC60529
Denetim:
PLC akıllı kontrol
İğne deliği:
Φ0.4mm
Su akışı:
1-10L / dak ayarlanabilir
Test zaman:
0.01S ~ 99 saat 59 dakika , önceden ayarlanabilir
Turntable çap:
600/800 / 1000mm
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

su geçirmez test cihazı

,

malzeme test cihazları

Ürün Açıklaması

IEC60529 IPX3 / IPX4 PLC Kontrol 0.4mm İğne Deliği Salınımlı Tüp Açık Tip Test Cihazı

Ürün bilgileri :

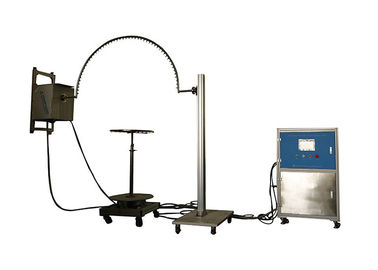

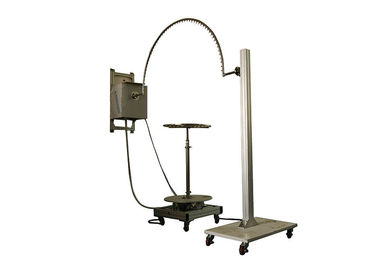

Salınımlı boru test cihazı, IEC60529 IPX3 ve IPX4, IEC60335-1 Madde 15.1'in standart gereksinimlerine uygun olarak tasarlanmış ve üretilmiştir. Elektrikli ekipmanın su geçirmezlik testi için kullanılır.

Bu cihazın salınım borusu kısmı, ayarlanabilir hızlı motor ve krank bağlantı mekanizması ile kontrol edilir. Bu cihaz, standart olarak makine ayar açısı ile gereken hız ile ± 60 ° 'den ± 175 °' ye diğerine karşılık verir.

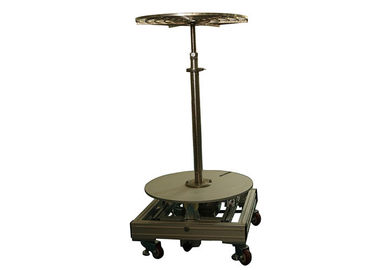

Açı ayarı doğrudur. Yapı istikrarlı ve dayanıklıdır. İçinde 90 ° döndürmenin gerçekleştirilebileceği dönen kademe ile donatılmıştır. Ayrıca, iğne deliğinin sıkışmasını önlemek için temiz su filtrasyon ünitesi ile donatılmıştır.

Teknik parametreler:

Hayır. madde parametreler
1 Su tedarik etmek

Su akış hızı > 10L / dak ±% 5 temiz su dahil edilmeden.

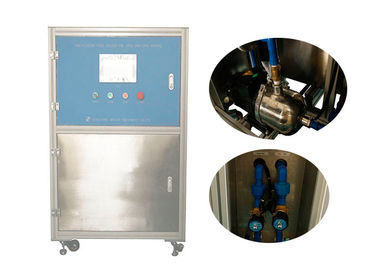

Bu cihaz temiz su filtrasyon ünitesi ile donatılmıştır

2 Salınımlı tüpün boyutu

R200, R400, R600, R800, R1000, R1200, salınımlı tüp ile birlikte gelir

(R1400, R1600mm isteğe bağlı olabilir), paslanmaz çelik

3 Su deliği Φ0.4mm
4 İki delik dahil açısı 120 °;: IPX3 IPX4: 180 °
5 sarkaç açısı 120 °;: IPX3 IPX4: 360 °
6 Yağmur hızı

IPX3: 4s / saat (2 x 120 °);

IPX4: 12 s / saat (2 x 360 °);

7 Su akışı Sarkacın büyüklüğüne ve pim deliklerinin sayısına göre ayarlanabilir (delik başına 0,07 L / dk X)
8 Test süresi 0.01S ~ 99 saat 59 dakika, önceden ayarlanabilir
9 Basınç ölçer 0 ° 0.25MPa
10 Site gereksinimleri

Özel IP su geçirmez test odası, Zemin aydınlatma ile düz olmalıdır

Ekipman için kullanılan 10A su geçirmez kaçak anahtarı (veya soket). Giriş ve drenajın iyi fonksiyonu ile. Zemin kurulumu

11 Alan Salınımlı tüpe göre

Ana yapılandırma :

Hayır. ad Özellikler miktar Uyarılar
1 Salınım tüpü R1000, R1400 1 Yapılandırma
2 Salınımlı boru tahriki Paslanmaz çelik kapak, Sonsuz dişli redüktör tahriki 2 Bir yüksek ve düşük basınçlı tahrik mili ve punta vardır, büyük salıncak tüp için yüksek eksenli, düşük şaft küçük salıncak tüp içindir.
3 Puntayı destekleyin Endüstriyel Kalıp Alüminyum 1
4 Servo motor 750W, Matsushita Elektrik İşleri 1
5 Dönen su başlığı 1/2 " 1
6 Su püskürtme iğne yatağı M5 konik koltuk, Paslanmaz çelik 240 Yedek iğne tutucu içerir
7 Paslanmaz çelik iğne ağzı φ0.4mm 240 Yedek iğne ucu içerir
8 Kilitleme kafası Mühürlü top 50 Yedek parçalar
9 Açı göstergesi 0-360 ° 1
10 Küresel vanalar 1/2 ″, durgun su hariç 1
