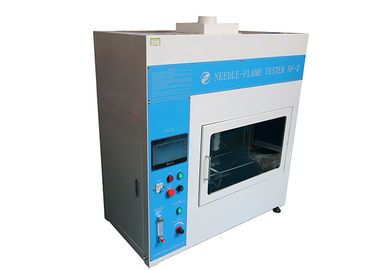

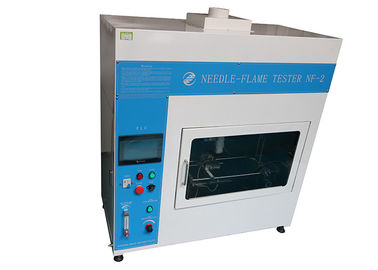

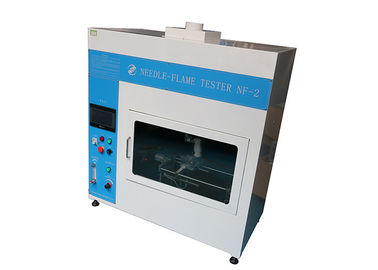

7 inç Renkli Dokunmatik Ekranlı IEC 60695 0.5m³ İğne Alev Test Cihazı

IEC 60695 Yanıcılık Test Cihazları 7 İnç Renkli Dokunmatik Ekranlı İğne Alev Test Cihazı

Ürün Tanıtımı

5.1 Brülör
Test alevi üretmek için brülör, en az 35 mm uzunluğunda 0,5 mm ± 0,1 mm delikli ve dış çapı 0,9 mm'yi geçmeyen bir tüpten oluşmalıdır.
NOT ISO 9626 [1] 2'de belirtilen boru (0,8 mm normal duvarlı veya ince duvarlı), 0,5 mm ± 0,1 mm iç çap ve 0'dan büyük olmayan bir dış çap için bu standarttaki gereksinimleri karşılar , 9 mm.
Brülöre en az% 95 saflıkta bütan veya propan gazı verilir.Brülör tüpüne hava girmeyecektir.

5.2 Alev
Brülörün ekseni dikey konumdayken, gaz kaynağı, karanlık bir arka plana karşı bastırılmış ışıkta bakıldığında alevin uzunluğu 1 2 mm ± 1 mm olacak şekilde ayarlanır (bkz. Şekil 1 a).Alev, Ek A'da ayrıntıları verilen aparat ve prosedür kullanılarak doğrulanmalıdır. Sıcaklığın 100 ° C ± 5 ° C'den 700 ° C ± 3 ° C'ye yükselmesi için test süresi 23,5 sn ± 1, 0 olmalıdır. s.

5.3 Laboratuvar dumanı / haznesi
Laboratuvar dumanı / haznesi, en az 0,5 m3'lük bir iç hacme sahip olmalıdır.Oda, havanın serbest kalmasını sağlarken, test örneğinin ötesinde havanın normal termal sirkülasyonunu sağlar.Oda, devam eden testin izlenmesine izin vermelidir.
Duvarların iç yüzeyleri koyu renkte olacaktır.
Güvenlik ve rahatlık için, bu mahfazaya (tamamen kapatılabilen), zehirli olabilecek yanma ürünlerini uzaklaştırmak için egzoz fanı gibi bir emme cihazı takılması arzu edilir.Ekstraksiyon cihazı test sırasında kapatılmalı ve zamanlama ölçümleri yapıldıktan hemen sonra açılmalıdır.Pozitif bir kapama damperi gerekebilir.
Not - Test numunesinin arkadan görünüşünü sağlamak için bölmeye bir aynanın yerleştirilmesinin faydalı olduğu bulunmuştur.

5.4 Belirtilen katman
Yangının yayılma olasılığını değerlendirmek için, örneğin test örneğinden düşen parçacıkları yakmak veya parlatmak suretiyle, test örneğinin altına normal olarak çevreleyen veya altında bulunan malzeme veya bileşenlerin bir tabakası, test örneğinin altına, mesafeye eşit bir mesafede yerleştirilir. Test numunesi normal kullanımdaki gibi monte edildiğinde test numunesi ile çevresindeki materyal veya bileşenler arasında.
Test numunesi bir alt montaj veya ekipmanın bir bileşeniyse ve ayrı olarak test edilirse, yaklaşık 1 0 mm kalınlığında, tek bir sargı dokusu tabakası ile yakın temas halinde kaplanmış bir parça düz pürüzsüz ahşap tahta, uzaktan konumlandırılır İlgili spesifikasyonda aksi belirtilmedikçe, test örneğine iğne alevinin uygulandığı yerin 200 mm ± 5 mm altında.ISO 4046-4'ün 4.21 5'te belirtildiği gibi sarma dokusu
yumuşak ve güçlü, hafif bir sarma dokusu 1 2 g / m2 ila 30 g / m2.
Test örneği tamamen serbest duran bir ekipmansa, doku kaplı ahşap tahta üzerine normal kullanım pozisyonuna yerleştirilir ve ekipmanın tabanının en az 100 mm dışına her yöne uzanır.
Test örneği komple bir duvara monte edilmiş ekipman ise, normal kullanım pozisyonunda, doku kaplı ahşap tahtanın 200 mm ± 5 mm üzerine sabitlenir.
Test örneğini ve brülörü yerinde sabitlemek için araçlar gerekebilir.

5.5 Zamanlama cihazı
Zamanlama cihazının toleransı 0,5 saniyeden fazla olmamalıdır.

Standart:IEC60695-11-5 Test alevleri-İğne-alev test yöntemi-Aparat, doğrulayıcı test düzenlemesi ve rehberlik

Uygulama:IEC60695'in bu kısmı, bir simülasyon tekniği ile yangın tehlikesini değerlendirmek için, hata durumundan kaynaklanabilecek bir samll alevin etkisini simüle etmek için bir iğne alev testi belirtir.

Örnek test:Aydınlatma, düşük voltajlı elektrikli ev aletleri, ev aletleri, takım tezgahı elektrikli cihaz, elektrikli motor, elektrikli aletler, elektronik aletler, elektrikli aletler, elektrikli ve elektronik ekipman ve parçalar gibi elektrikli konektörler, yalıtım malzemeleri, mühendislik plastikleri veya diğer bileşenler gibi bileşenler katı yanıcı malzemeler.

özellik:İğne Alev Test Cihazı 45 ° meleği ile eğilen ve bütan gazı sağlayan Ф0.9mm iğne şeklindeki bir brülörden oluşur.Arıza durumu nedeniyle ekipmanın içinde bir alev olduğunda ekipmanın yangın tehlikesi, örneğin tutuşup tutuşmayacağı veya yanma süresi ve uzunluğuna göre değerlendirilir.

Parametreler:

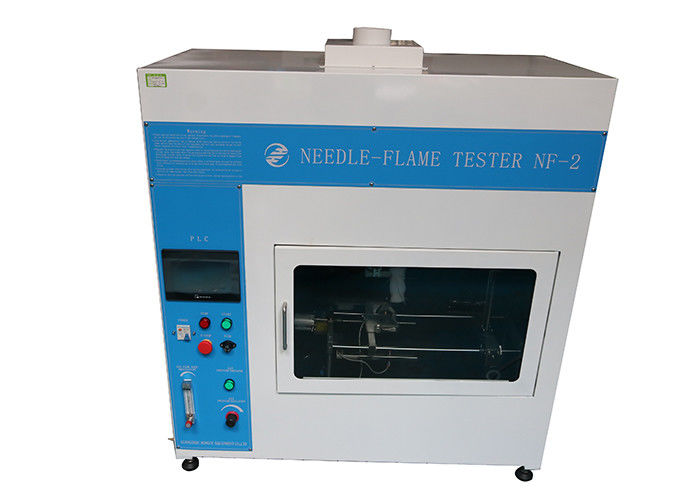

Resim görünümü:
