| sstandard: | IEC60990 şekil 5 | Paket: | Karton kutu |
|---|---|---|---|
| Ağırlık: | 2kg | Boyutu: | 160 * 90 * 90 mm |
| RS: | 1500Ω | rb: | 500Ω |
| Vurgulamak: | IEC Test Cihazları,iec test |
||

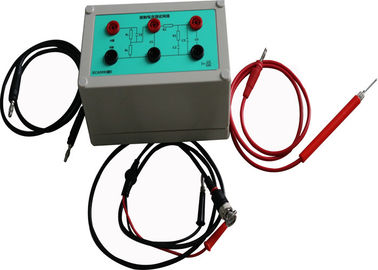

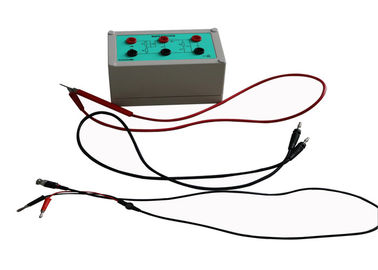

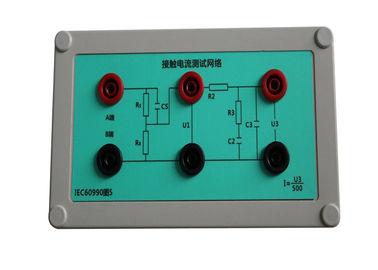

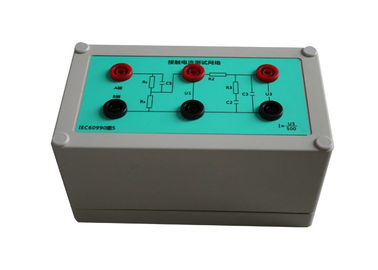

Dokunmatik Akım Ölçüm Devresi Şekil 5 Kaçak İçin IEC 60990 Şebekesi
Ürün tanımı: Bu test ağı IEC60990, GB / T121132 temas akımının ölçüm ağı gereksinimlerine ve koruyucu iletken akımının ölçüm yöntemine, Şekil 5 ölçüm ağının, letgo için ağırlıklı dokunmatik ekrana uygundur.
Parametre:
| isim | değer |
| Rs | 1500Ω |
| RB | 500Ω |
| cs | 0.22μF |
| R2, | 10000Ω |
| R3 | 20000Ω |
| C2- | 0.0062μF |
| C3- | 0.0091μF |
Hazırlık:
Testten önce, aletleri aşağıdaki gibi hazırlamanız gerekir:
Osiloskop x1
Gerilim probu x1'in bir veya on katı
Güç kaynağı x1 (istenen voltaj veya frekansa ayarlanabilen veya değiştirilebilen test voltajı veya frekansı)
Not: HongCe ayrıca IEC 60990 incir. 3 ve şek.4 dokunma akımı ölçüm mızıka ağlarına dokunun, daha fazla ayrıntı için lütfen bize danışın.
