IEC Test Cihazları, IEC60884 Madde 24.7 İzolasyon Kovanları Eklenti Pimleri Aşınma Test Cihazı

IEC60884 Madde 24.7 IEC Test Cihazlarının Eklenti Pense Aşınma Test Cihazı Yalıtım Kovanları

Standart: IEC 60884-1 2013 madde 24.7 ve şekil 28, BS1363-1 şekil 9

Uygulama: Bu cihaz, fiş pimlerinin izolasyon kovanının aşınma direncini test etmek için kullanılır

Test örneği: Soket pimlerinin izolasyon manşonu

Özellik: Cihaz, kirişin yatay yerleşimi ve sabitleme koltuğunun doğrusal hareketi ile oluşur; burada çapı 1 mm olan kısa kiriş uçları U şeklindeki kafaya (kiriş üzerinde sabitlenmiş iki dikey U şekli) bükülür, Telin U-şekilli alt kısmı 6 mm'lik doğrusal bir parçadır. Fiş yalıtım kovanı üzerindeki 6mm kenar çizgisini sıkıştırın, motor aşınma testini fiş pimlerinin izolasyon kovanına ileterek ileri ve geri hareketli hareket ettirmek için montaj cıvatası kelepçe yuvasını yönlendirir.

Parametreler :

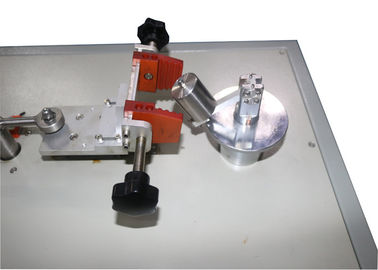

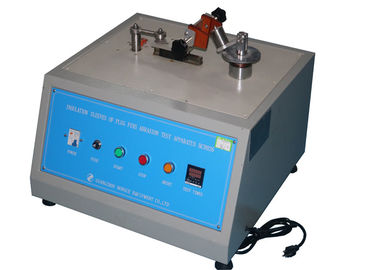

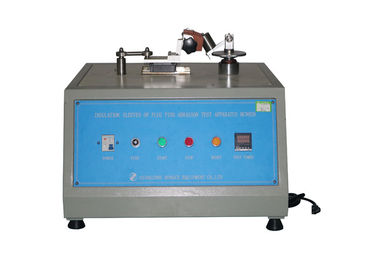

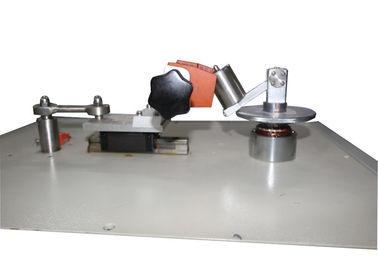

Referans için resim:

Standart açıklama:

Yalıtımlı kovanlarla donatılmış olan fiş pimleri, şekil 28'de gösterildiği gibi bir aparat vasıtasıyla aşağıdaki teste tabi tutulur.

Deney düzeneği, merkez noktası etrafında döndürülmüş, yatay yerleştirilmiş bir kiriş içerir. U uzunluğu 1 mm olan ve çapı 1 mm olan, U şeklindeki bükülmüş kısa bir çelik tel olup, U'nun tabanı düzdür ve her iki ucunda da sıkıca tutturulmuştur düz kısmın kirişin altına çıkıntı yapması ve kiriş milinin eksenine paralel olması için kirişin bir ucuna birleştirin.

Tapa, çelik telin düz kısmının tapa PIN'ine dik olacak şekilde uygun bir kelepçe tarafından tutulur. PIN, yataya 10 ° açı ile aşağı doğru eğim gösterir.

Kiriş, telin pim üzerine 4N'lik bir kuvvet uygulayacak şekilde yüklenir.

Tampon, kirişin ekseni düzleminde yatay bir yönde ileriye ve geriye doğru hareket ettirilir, böylece telin pimle sürtünmesi, böylece aşınan pimin uzunluğu yaklaşık olarak 9 mm'dir, bunun yaklaşık 7mm izolasyon kovanının üzerindedir. , ogre hareket sayısı 20000'dur (her yönde 10000) ve çalışma hızı dakikada 30 harekettir.

Test, her numunenin bir pimi üzerinde yapılır.

Testten sonra, pimler güvenliği etkileyebilecek veya tıkacın daha fazla kullanılmasını engelleyebilecek bir hasar göstermeyecektir, özellikle de yalıtım kovanı püskürtülmeyecek veya delinmeyecektir.
