1 İstasyonlu Dokunmatik Ekran Akım Taşıma Hortumları Esnek Direnç Test Cihazı

1 İstasyonlu Dokunmatik Ekran Akım Taşıma Hortumları Esnek Direnç Test Cihazı

Marka Adı: HongCe
Model Numarası: HJ0616
Moq: 1 Set
fiyat: Negotiatable
Tedarik Yeteneği: ayda 10 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration Certificate(cost additional)
Güç kaynağı:
AC220V 50Hz.
Kontrol ve çalıştırma:
PLC akıllı elektrik kontrolü, dokunmatik ekran kullanımı
çalışma İstasyonu:
1 istasyon
Esneme hızı:
10r / dak (yani 60 ° / s) , önceden ayarlanabilir
Açı esneme:
40 ° ± 1 °, önceden ayarlanabilir
Boyut ve ağırlık:
1000 x 500 x 1100mm, 100 kg
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

Elektrikli cihaz test cihazı

,

taşınabilir cihaz test etme donanımları

Ürün Açıklaması

IEC60335-2-2 Elektrikli Aletler Test Cihazı Akım Taşıma Hortumları Direnç Test Cihazı 1 İstasyonlu

Standart

Bu cihaz IEC60335-2-2, madde 21.103 rakam 102 standardına uygundur.

Uygulama

Akım taşıyan hortumlar esneme direnci test cihazı için uygundur.

Örnek test

Elektrikli süpürge hortumları, su emiş tipi temizleme aparatları tüpü, çamaşır makinesi su borusu.

özellik

Motorlu temizleme kafasına bağlanacak hortumun ucu, Şekil 102'de gösterilen test ekipmanının döner koluna bağlanır. Kolun dönme ekseni ile hortumun rijit parçaya girdiği nokta arasındaki mesafe 300 mm'dir. ± 5 mm. Kol, yatay pozisyondan 40 ° ± 1 ° 'lik bir açı ile yükseltilebilir. Hortumun diğer ucundan 5 kg'lık bir kütle ya da hortum boyunca uygun bir noktadan askıya alınır, böylece kol yatay pozisyondayken kütle desteklenir ve hortum üzerinde gerilim olmaz.

Kütle eğimli bir plakaya karşı kaymaktadır, böylece hortumun maksimum sapması 3 ° 'dir. Kol dakikada 10 ± 1 devir hızında dönen bir krank vasıtasıyla kaldırılır ve alçaltılır.

Test, krankın 2500 dönüşü için gerçekleştirilir, bundan sonra, hortumun sabit ucu 90 ° döndürülür ve test, 2500 devir daha devam eder. Test, diğer iki 90 ° pozisyonun her birinde tekrarlanır.

Parametreler

Güç kaynağı AC220V 50Hz.
Kontrol ve operasyon PLC akıllı elektrik kontrolü, dokunmatik ekran kullanımı
Çalışma istasyonu 1 istasyon
Esneme hızı 10r / dak (bu 60 ° / s), önceden ayarlanmış olabilir
Esneme açısı 40 ° ± 1 °, önceden ayarlanabilir
Kütle ağırlığı 5 kg
Salıncak kolu uzunluğu 300 mm ± 50 mm
Test süreleri 0-999999 kez, önceden ayarlanmış olabilir
Eğimli metal plaka Kütle, eğimli bir levhaya doğru kaymaktadır, böylece hortumun maksimum sapması 3 ° dir.
Ebat ve ağırlık 1000 x 500 x 1100mm, 100 kg

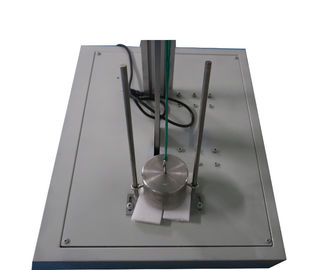

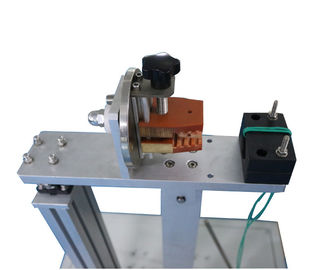

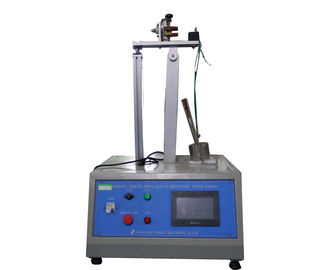

Referans için resim
