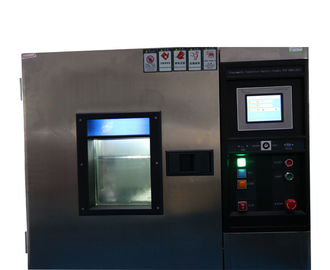

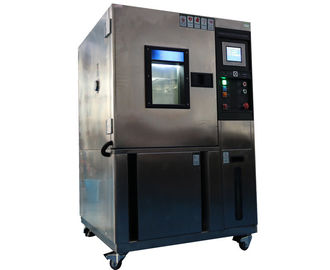

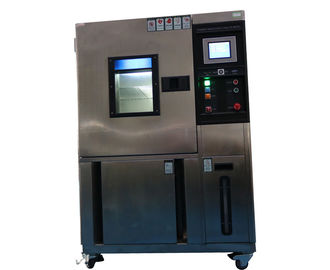

IEC 60068 Elektrikli Aletler Test Cihazı, Programlanabilir Sıcaklık Nemi Odası 150L

IEC 60068 Elektrikli Aletler Test Cihazı Programlanabilir Sıcaklık Nem Odası Çalışma Hacmi 150L

Ürün Bilgisi

Bu test cihazı farklı ortam koşullarını simüle edebilir. Isıya dirençli, soğuğa dayanmayan, neme karşı dirençli, kuru olana karşı malzeme performansını test etmek uygundur. IEC 60068-2-1.1990, IEC60068-2-2.1974 ve ect standart gereksinimlerine uygun olarak tasarlanmış ve üretilmiştir.

teknik parametreler

1. Çalışma hacmi: 150L

2. Sıcaklık aralığı: -4 0 ℃ ～ + 150 ℃

3. Nem aralığı:% 20 RH ～% 98 RH

* Not: Lütfen aşağıdaki nem kullanım aralığı tablosuna bakın!

4. Sıcaklık ve nem kontrol hassasiyeti: ± 0.2 ℃; % 2.5 nem ±.

* 2 ~ 4'ün üzerinde performansı garanti etmek için, sıcaklık algılama ölçümleri kararlı olduktan 30 dakika sonra ölçülmelidir!

5. Sıcaklık ve nem dağılımı bütünlüğü: ± 2 ℃; % 3 nem ±.

* Not: 6 ~ 11 performansının altında garanti vermek için, ölçüm pozisyonları her bir duvarın test bölgesinin 1/6 pozisyonu olmalıdır ve sıcaklık sabitlendikten 30 dakika sonra ölçülmelidir!

6. Isıtma süresi: Oda sıcaklığından 150 Heating'ye ısıtıldığında, toplam ısıtma süresi 50 dakikadır (yük altında değilken).

7. Soğutma süresi: Oda sıcaklığından -40 Cool'ya soğutma, toplam soğutma süresi 40 dakikadır (yük altında değilken).

8. İç oda boyutları: test alanı: 5 0 × 60 × 50 cm (G × Y × D).

* Not: Yerleştirme numunelerinin hacmi test bölgesinin kapasitesinin 2 / 3'ünü geçmemelidir.

9. Ekipman kurulum alanı: en az 920 × 1600 × 870cm (G × Y × D).

10. Test haznesi kapısı: 80 × 105 cm (G × Y), toplam 1.

11. Güç kaynağı: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

yapı

A. Oda yapısı:

SUS # 304, plaka kalınlığı 1 mm.

İzolasyon Malzemesi: PU Köpük, kalınlık 100 mm.

B. Soğutma soğutma döngüsü sistemi:

1. Soğutma sistemleri:

a. R404 Soğutma çevrimi sistemi

b. R23 Soğutma çevrimi sistemi

2. Kondenser: Hava soğutmalı

3. Genişleme modu: Kapiler

4. Evaporatör: Hava çevrimi modu

C. Isıtma sistemi:

Isıtıcı: 220 V 2 KW

D. Nemlendirme sistemi:

1. Nemlendirici: paslanmaz çelik ısıtıcı 220 V 2. KW × 1 SET.

2. Nem gazlı lavabo ve nemlendirici su besleme sistemi: otomatik doldurma modu.

E. Otomatik Kontrol Sistemi:

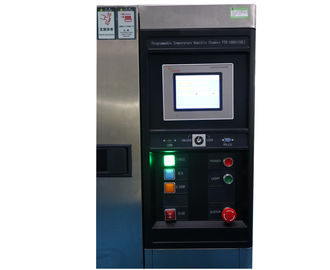

1. PLC kontrol TEMI880 .

* Lütfen CD'deki denetleyici kullanım kılavuzuna bakın.

2. Sıcaklık ve nem sensörleri: RTD (Kuru ampul / ıslak ampul).

* Devre tarafından kontrol edilir.

F. Hava sirkülasyon ve drenaj sistemleri:

1. Döngü hava kanalı: 1 grup

a. Malzeme: SUS # 304 paslanmaz çelik.

b. Hava üfleyici: 1 ∮ 220 V 6 0W × 1 SET

2. Drenaj borusunun çapı.

G. Koruma sistemi:

Aşırı sıcaklık koruma anahtarı

Su sıkıntısı koruma

Elektromanyetik şalter ve aşırı akım koruyucusu

Sigorta anahtarı

Kompresör aşırı koruyucu

Kontrol devresi koruma sigortası
