| Çıkış voltajı: | AC 0--20 KV | Elektrik kapasitesi: | 2 KVA |
|---|---|---|---|
| Test yöntemleri: | aralıklı ark, sürekli ark | ark kapanma zamanı hatası: | <5ms |
| Akım test basıncı: | 0.5 ± 0.05N | ||
| Vurgulamak: | flammability chamber,flame test equipment |
||
IEC61621 Yüksek Gerilim Düşük Curren Arc Direnç Test Cihazı Çıkış Gerilimi AC 0--20 KV Elektrik Kapasitesi 2 KVA
Standart
IPC650, IEC 61621, ASTMD495, JEC 149, UL 746A ve diğer test yöntemleri için uygundur.
Uygulama
Elektrikli cihazlar, elektrikli cihazlar ve elektrikli ev aletleri vb. Için plastik, reçine yapıştırıcı ve yalıtım boyaları gibi yalıtım malzemelerinin ark direnci değerlendirmesi.
Örnek test
Temel olarak, plastik, filmler, reçineler, mika, seramik, cam, yalıtım yağları, yalıtım boyası, karton ve diğer ortam ark direnci testleri gibi katı yalıtım malzemelerine uygulanabilir;
Test süreci açıklaması
teknik parametreler
1, giriş voltajı: AC 220 V
2, çıkış voltajı: AC 0--20 KV;
3, elektrik kapasitesi: 2 KVA
4, test yöntemleri: aralıklı ark, sürekli ark
5, test akımı: 10MA-20MA-30MA-40MA isteğe bağlı
6, test voltajı kontrol hatası:% 2'den daha iyi
7, ark kapalı hata zamanı: <5 ms
8, test voltajı sürekli ayarlanabilir: 0--20 KV
9, akım kontrol doğruluğu: ±% 10 daha iyi
10, güncel test doğruluğu: ±% 1,5'den daha iyi
11, mevcut test basıncı: 0.5 ± 0.05n
12. Elektrot özellikleri: Paslanmaz çelik levha elektrot 25.4mm * 12.7mm * 0.15mm
Tungsten çelik elektrot ¢ 2.4mm * 70mm
Elektrot yapılandırma açısı 110 derece
Elektrot ağırlığı: 50g
13, elektrot mesafesi: 6.35 ± 0.1mm (ayarlanabilir)
14, güvenlik önlemleri: (1) aşırı basınç koruması
(2) Aşırı akım koruması
(3) Kısa devre koruması
(4) Güvenlik kapısı açık koruması
(5) Yazılım yanlış koruma
Ana yapılandırma
1, bir test sunucusu
2, 20.000 volt yüksek voltaj jeneratörü bir
3, otomatik mikrobilgisayar voltaj regülatörü cihaz seti (seri mod)
4, bir dizi voltaj elde etme ve mevcut edinim cihazları
5, test elektrodu: iki takım
6, bir deşarj çubuk (reçine tipi)
7, bilgisayar ark direnci ölçüm ve kontrol yazılımı
8, bir dizi özel ölçüm ve kontrol bilgisayarı
9, renkli bir mürekkep püskürtmeli yazıcı
10, bir dizi program CD'si
11, bir ürün kullanım kılavuzu
12, bir sertifika

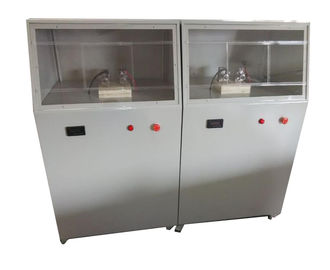

Referans için resim
