Anma sinüs kuvvet: | 300kgf | Anma şok gücü: | 600kgf |
---|---|---|---|
Frekans Aralığı: | 5 ~ 4000Hz | Şok deplasman: | 25.4mm |
Max. ivme: | 981m / s2 | Öğeleri taşıma kütlesi: | 3kg |
Vurgulamak: | Batarya test cihazı,batarya test odası |

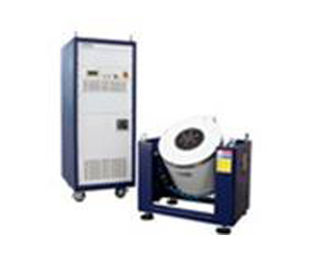

LCD Ekran Yarım Sinüs Dalga 300kgf Pil Test Cihazı Titreşim Şok Test Tezgahı
Standart
IEC62133 madde 7.2.2, IEC60086-4 madde 6.4.3, IEC 60086-1, GB / T 31241-2014 vb.
Uygulamalar
Titreşim testi, bataryanın erken başarısızlığını bulmak için kullanılabilir, gerçek durum değerlendirmesini ve yapısal mukavemet testini simüle eder. Ürün geniş bir uygulama alanına, geniş uygulama alanına ve önemli ve güvenilir test sonuçlarına sahiptir. Pil üreticileri, kalite kontrol departmanları ve araştırma enstitüleri için ideal bir bataryaya özgü titreşimdir. Test ekipmanı. Farklı türdeki tek hücrelerin ve hazine haznesi, lityum iyonu, nikel hidrojen, nikel kadmiyum, kurşun asit ve metal hidrit nikel gibi pil paketlerinin test edilmesi için uygundur.
Titreşim testi, ürünün ömrünü değerlendirmek için ürünlerin yorulma testi için de kullanılabilir.
Parametreler

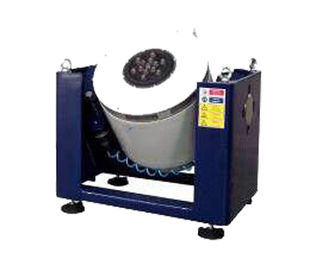

Titreşim sistemi | |
Anma Sinüs Gücü | 300kgf |
Anma Rastgele Kuvvet | 300kgf |
Anma şok gücü | 600kgf |
Frekans aralığı | 5 ~ 4000Hz |
Maks. deplasman | 25,4 |
Şok deplasman | 25,4 |
Maks. hız | 2 m / s |
Maks. Hızlanma | 981m / s2 |
Armatür Çapı | Φ150mm |
İlk Rezonans Frekansı | 2900Hz |
Maks. Eksantrik Burulma | > 196N xm |
Hareketli elemanların kütlesi | 3kg |
Yük bağlantı noktası | 13 Bağlantı Noktası |
Tezgah vida boyutu (standart) | M8 |
Tezgah vida düzeni (çap, kare) | Mm60mm 6 parça, Φ120mm 6 parça |
Eksenel Titreşim İzolasyon Frekansı | <3 Hz |
Maks. Yükleniyor | 120kg |
Manyetik sızıntı | M 3mT (özel gereksinim için ≤1mT isteğe bağlı) |
Boyut (derecelendirilmemiş) (L × W × H) | 764mm x 530mm x 660mm |
Ağırlık | 490kg |

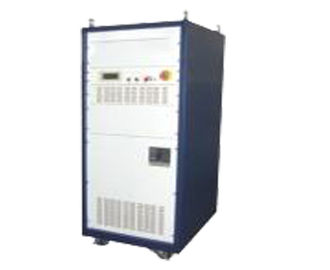

Güç amplifikatörü | |
Güç | 3kVA |
Sinyal gürültü oranı | > 65dB |
Amplifikatör tipi | Dijital ON / OFF Güç Amplifikatörü |
Güç Amplifikatörü Ekranı | LCD ekran üzerinde akım, aşırı voltaj, tezgah sıcaklığı vb. Için mükemmel alarm ve koruma cihazları. Ve voltaj, sinüs için geçerli koruma, RMS RMS |
Güç amplifikatörü mantık modülü | Amplifikatör ana kontrol paneli, kendi kendini denetleme fonksiyonu ile CPU kontrolünü benimser. |
Arıza hafızalı amplifikatör | Hata ezberleme fonksiyonu ile, arıza nedenini kolayca kontrol etmek için kullanılabilir. Ve tüm test süresi, son kez test süresi kontrol mevcut |
Sistem koruması | Fonksiyonlar şunlardır: aşırı gerilim, düşük voltaj, varsayılan faz, mantık hatası, güç modülü koruması, güç modülü sıcaklığı, aşırı akım, aşırı gerilim, güç sosu, tezgah deplasmanı, tezgah sıcaklığı, harici bağlantı devresi koruması. Herhangi bir arıza oluşur, çıkış kapatılır. Bu arada endişe verici. |
amplifikatör | MOSFET transistör alan efekti modülü teknolojisi, CPU mikro işlemci gerçek zamanlı örnekleme, koruma, LCD ekran, kayıt süresi, hata durumları, maksimum çıktı, CE gereksinimleri ile uyumlu mantık modülü; IGBTmodule ile güç amplifikatörü. |
Anma Çıkış Gerilimi | 120Vrms |
Amplifikatör Verimliliği | >% 92 |
Boyut (derecelendirilmemiş) (L × W × H) | 550mm x 680mm x 1455mm |
Ağırlık (Uncrated) | 230kg |
üfleyici | |
Güç | 0.75KW |
Hava akımı | 0.18m3 / sn |
Hava basıncı | 0.015kgf / cm2 |
Ürün Bilgisi
Titreşim Sistemi, Titreşim Kontrol Cihazı ve diğer aksesuarlardan oluşmaktadır. Lütfen aşağıdaki parçaların bilgilerine bakınız:
Sistem tanıtımı:
Yüksek manyetik alan şiddeti sağlamak ve akı kaçağını azaltmak için 1.Double manyetik devre yapısı;
Özel degaussing yapısı, akı sızıntısını 1 mt'dan aşağıya düşürür
2.U-tipi yay, makaralar ve saptırıcı yükün güçlü direnci için doğrusal yatak
3.Hava yayı titreşim izolasyonu için kullanılır; Titreşim sistemi, ağır yük ile bile sürekli çalışır;
özel vakfa gerek yok
Aşırı koruma, aşırı yük, aşırı akım, aşırı voltaj için 4.Protection cihazlar sağlanmıştır ve
titreşim test cihazının aşırı yer değiştirmesi; Aşırı voltaj için elektrik ağ koruma cihazları,
düşük voltaj, eksik faz; Tahrik gücü, akım sınırlayıcı, yumuşak başlangıç, aşırı sıcaklık,
kısa süreli, modül hatası koruma
Sinüs, rastgele, etki çevresel testleri tamamlamak için 5.Able
6.Bu sistem voltaj dalgalanması gerektirir, ≤ ±% 10
7. Bu sistem Topraklama direnci gerektirir, ≤4Ω
8. yüksek güvenilirlik, özellikle uzun süre operasyon için uygun
Dijital Anahtar Tipi Amplifikatör Giriş:
Bu sistem, dijital güç amplifikatörünün sinüs genişlik modülasyon teknolojisini benimser.
Prensip: MOSFET alan etkisinin yüksek frekanslı anahtarlama gücünü kullanarak, dijital devrelerden kontrolör tarafından girilen düşük voltaj sinyalini yükseltmek ve geri yüklemek için, Daha sonra titreşimi orijinal sinyale göndermek
test cihazının hareketli bobin devresini ve titreşim test cihazının uzatma tabla hareketini tahrik eder. Dijital güç amplifikatörünün ana kısmı: ön kontrol, güç amplifikatörü modülü, koruma devresi, güç parçası ve elektrik dolabı.
Dijital Anahtar Tipi Amplifikatör Özellikleri:

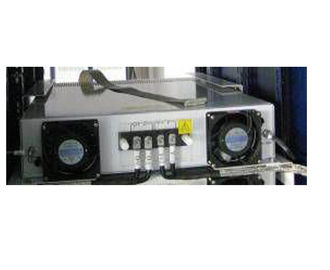

1. Easy bakım: Değiştirilebilir güç modülü kutusu, kompakt tasarım, yerden tasarruf, kolay
bakım.
2.LCD ekran:
Mantık modülü mikrobilgisayar CPU çip işlemci, LCD ekran fonksiyonu benimser;
çeşitli sistem verileri ayrıntılı olarak (Ek güç ile güç amplifikatör çıkışı True RMS değeri
ekran) ve çalışma durumu ve arıza değerlendirmesi. Uzaktan kumanda, uzaktan ölçüm, uzaktan kumanda
iletişim fonksiyonu, kolay arayüz, kolay kullanım.
Dijital Anahtar Tipi Amplifikatör Koruma fonksiyonu:
Güç amplifikatörü güç şebekesi aşırı voltaj koruması, güç şebekesi düşük voltaj, güç
faz eksikliği, mantık hatası, güç modülü, güç sıcaklık modülü, çıkış aşırı akım, çıkış
aşırı voltaj, sürüş gücü, masanın yer değiştirme, masa sıcaklığı, vb.
aşağı çıkış, aynı anda ses ve ışık alarmı ile. Yukarıdaki koruma dışında, aynı zamanda zayıf
RMS korumaya ve acil durdurma korumasına değer verir.
Yüksek dönüşüm verimliliği (% 92'den yüksek) ve yüksek dönüştürme frekansı
Yatay Kayma Tablası:
Yatay kayma masa, X, Y, Z deneme yönü testi için elektrodinamik titreşim test cihazı ile.Ve sıcaklık nem testi sistemi kombine çevre testi birleştirebilirsiniz.Turbo - kaydırma çubuğu veya zincir tekerleği döndürme sistemi ile, bir kişi kolayca titreşim döndürmek tezgah ve yatay tabloya bağlayın. Titreşim sistemi ve yatay kayma tablosu arasındaki bağlantıyı sağlamak için mekanik konum sınırlaması benimseyin. Çok boyutlu kayma tablası, 300mm x 300mm (küçük titreşim sistemi için), büyük numune testine 2m × 2m kayma tablası. Farklı rulman sınırlamaları farklı işlemleri gerçekleştirebilir ve farklı gereksinimlere uyar. Kayma tablasının kalınlığı ve boyutu titreşim sistemi performansını etkileyecek ve yüksek sınırlama frekansını etkileyecektir, kullanıcı bunu özelleştirebilir.
Dijital Denetleyici Özellikleri
Titreşim denetleyicisi, uluslararası gelişmiş dağıtılmış sistem mimarisini benimseyen ucon firmasının en son tasarım ürünüdür ve çekirdeği, TI şirketinin en son TMS320 serisi 32-bit kayan noktalı yüksek hızlı işlemcisidir. Microsoft Word'de test raporu otomatik olarak oluşturulur. Test sırasında veya sonrasında test raporu düzenlenebilir ve otomatik veya manuel olarak üretilebilir.
Donanım Standardı
Giriş
(1) 2 kanal
(2) Çözünürlük: 24 bit analogdan dijitale dönüştürme (ADC)
(3) Giriş empedansı: 220 k Ω
(4) Dahili şarj amplifikatörü ve ICP sabit akım kaynağı, voltaj ve ICP ivme
sensör doğrudan bağlanabilir
(5) Sinyal gürültü oranı:> 100dB
Çıktı
Kanal Miktarı: 1 kanal çıkışı
Çözünürlük: 24 bit dijital-analog dönüşüm (DAC)
Kontrol Yazılımı Dizini
Rastgele Performans Endeksi:
Kontrol Modu: PSD
Çözünürlük: Maks. 320000 satır
Frekans Aralığı: DC ~ 4800Hz
Dinamik Aralığı Kontrol Et: 85dB
Kontrol Doğruluğu: ± 1dB,
Kapalı döngü süresi: tipik olarak 100ms
SİNÜS
Kontrol modu: sinüzoidal dalga formu kontrol
Frekans Aralığı: 1 ~ 5000Hz,
Dinamik Kontrol Aralığı: 95dB
Kapalı Devre Süresi: 10ms ;
Kontrol Doğruluğu: ± 1dB ; Süpürme hızı 1octave / dak, Q değeri 50
Frekans Çözünürlüğü:% 0.001
Süpürme Hızı: doğrusal süpürme 0 ila 6000 hz / s; logaritmik süpürme 0 ~ 100 ekim / dak
Dalga Bozulması: <% 0,3
ŞOK
Kontrol Modu: Sınırlı uzun süre veya dalga kontrolü;
Şok modu: yarım sinüs dalga ;
Frekans Aralığı: DC ~ 22000Hz ;
Çerçeve: Maks.32K Süre: 0,5-3000 ms
Dengeleme Modu: darbe öncesi, darbe sonrası, darbe öncesi / sonrası
Kontrol Performansı: dinamik aralık 90dB'den yüksek
