| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration certificate(cost additional) |
| Model numarası: | HB6205 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 ay / ay |
| Standart: | IEC62133, IEC60086, UL1612and vb | Basınç aralığı: | 1KN ~ 20KN （Kontrol edilebilir） |
|---|---|---|---|
| Kuvvet toleransı: | ±1% | Ezilme aralığı: | 0 ° 400MM |
| Tırnak Penetrasyon Hız Aralığı: | 1 ~ 80mm / s (Kontrol Edilebilir) | Boşluk test etme: | 300 W300 * D300 * H200mm |
| Vurgulamak: | Pil test cihazı,akü boşalma test cihazları |
||

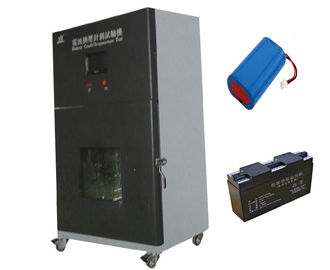

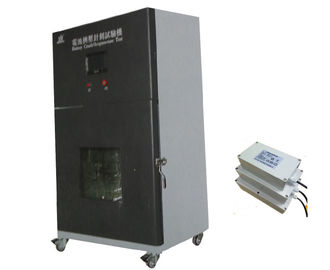

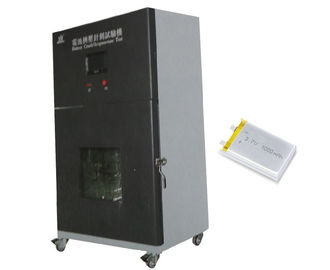

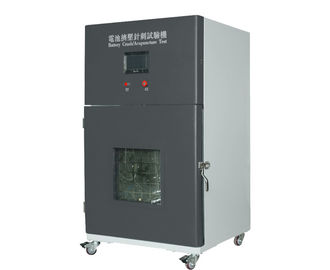

Dikey Basınç Yapısı ile Dikey Tip Pil Ezilme Tırnak Penetrasyon Test Cihazı Ekipmanları
Standart
IEC62133 madde 7.3.6.8.3.5 IEC60086-4 madde 6.5.3 IEC 60086-1, GB / T 18332.2-2001,
UL1612, UN38.3, GB / T 31241-2014 ve vb
Uygulamalar
Bu Batarya Test Cihazı, güç lityum batarya terminalini aktüatör gibi akıntılar gibi gerçek ortamlar kullanarak simüle etmek üzere tasarlanmıştır, farklı kırma / delme koşullarında çeşitli sonuçları geri bildirir.
Test, ortam sıcaklığı 20 ℃ ± 5 under altında olmalıdır, termopuple (akü geniş yüzeyine sabitlenmiş termal çiftin temas noktası), akü dolabına 3 mm korozyona uğramayan paslanmaz çivi ile merkeze nüfuz eder. 20mm / s-80mm / s hızında pil.
Parametreler
| yapı | Dikey basınç yapısı ile dikey tip |
| Giriş gerilimi | 380V 50 Hz |
| Basınç aralığı | 1KN ~ 20KN (Kontrol Edilebilir) |
| Kuvvet toleransı | ±% 1 |
| Ezilme aralığı | 0 ° 400MM |
| Birim anahtarı | Kg / N / Lb |
| Tırnak Penetrasyon Hız Aralığı | 1 ~ 80mm / s (Kontrol Edilebilir) |
| Hız doğruluğu | ± 0.1 mm / S |
| Çivi Penetrat Gücü | Yağ basıncı |
| Uzay Testi | 300 W300 * D300 * H200mm |
| Ortalama boyut | W940XD780XH1620 mm |
| Gözlem penceresi | 390 X 360mm (20mm kalınlığında temperlenmiş patlamaya dayanıklı cam) |
| Aydınlatma | Hazne iç üst tarafında ışık ile |
| baz | Serbest hareket ve sabitleme için 4 üniversal tekerlek ve 4 sabitleme tekerleği ile birlikte monte edilir. |
| Patlamaya dayanıklı cihazlar | Hava tahliye fonksiyonuyla, test sırasında ortaya çıkan atık havayı boşaltın; Patlamaya karşı dayanıklı ve basınç tahliye fonksiyonu ile, güçlü hava şoku olduğunda, kabinin otomatik olarak açıldığı durumlarda, koruma kabininin arka tarafındaki (300 * 300mm) manyetik adsorpsiyon tipi basınç tahliye kapağı, patlama şok kuvvetini azaltır. |
| Oda Altlığı | Elektrolit ve Deneysel enkaz için ekstrakt tipi toplama cihazı ile. |
| Tungsten çelik iğne | Φ3X100MM 10 adet Φ5X100MM 10 adet |
| Makina ağırlığı | 400kg hakkında |
| Görüntüleme Yöntemi | PLC Dokunmatik Ekran |
1.Hava Egzoz Sistemi: Uzun eksen motor, herhangi bir zamanda atık havayı tahliye edebilen alüminyum bıçakları tahrik eder.
2. Basınç Dengesi Sistemi: Çift delikli hava beslemesi, haznenin içindeki basınç dengesini sağlayın.
3. Bakım Sistemi: Tüm kapanma yapısı ile sökülmesi gereken tüm parçalar, bakım için elverişlidir.
4. güvenlik sistemi:
(1) .Paslanmaz çelik menteşe, odacıklı kapıyı kilitleyin, güçlü hava akışıyla kapının açık olmadığından emin olun.
(2). Oda kapağındaki mikro şalterle, sadece oda kapısı kapatıldığında sistem normal şekilde çalışabilir.
(3) .Chamber arka tarafı kapı tipi tasarımı, bir tarafı menteşe, güçlü manyetik kilit ile başka bir tarafı, güçlü hava akımı şok olduğunda, arka kapak otomatik olarak açılır, böylece patlama şok kuvvetini azaltır.
(4). Yanıcı elektrik kabloları veya diğer malzemeler olmadan yüksek sıcaklık dayanımı yapısı ile İç oda.
5. İnsanlaştırma tasarımı
(1) Crush tezgah ve zemin arasındaki yaklaşık 800mm mesafe, operasyon için kolay.
(2) Çift katmanlı temper cam gözetleme penceresi, güvenlik ve aynı zamanda test koşullarını gözlemlemek mümkün testçiler sağlar.
(3) Tüm test alanı için dahili enerji tasarruf ışığı, gözlem için uygun.
6. Kamera Sistemi: Test prosedürünün net bir şekilde gözlemlenmesi için yüksek çözünürlüklü kamera sistemi ile kurulmuştur.Aksesuarlar
| 3mm Tungsten çelik iğne | 10 adet |
| 5mm Tungsten çelik iğne | 10 adet |
| Chuck anahtarı | 1 parça |
| Çelik iğne kelepçe | 1 EA |
| Basınç Sensörü Sistemi | 1E.A. |
| Düz ezilme plakası, çapı 150mm | 1 parça |
