| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | calibration certificate |
| Model numarası: | HC9921A |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | Kontrplak |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 ay / ay |
| Malzeme: | Paslanmaz çelik | Etki öğesi: | 2,5,10,20,50J isteğe bağlı |
|---|---|---|---|
| Damla yüksekliği: | Ölçek ekranı | Yayın modu: | Mekanik |
| Uzunluğu: | 1000mm | Kontur: | 200-1200mm |
| Vurgulamak: | darbe test makinesi,sarkaç darbe test makinesi |
||

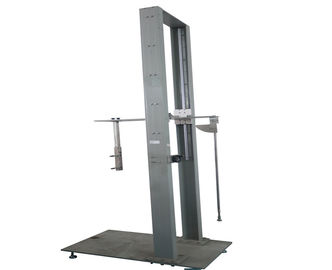

IK Kodu Darbe Test Cihazı Paslanmaz Çelik Sarkaç Salınan Çekiç Test Aparatı
Standart
IEC60068-2-75 Çevresel test - Bölüm 2: Testler - Test Eh: Çekiç testleri, IEC60068-2-63, IEC62262 Harici mekanik darbelere (IK kodu) karşı elektrikli cihazlar için muhafaza edilen koruma derecesi IEC60439-5 Düşük voltaj Şalt ve kontrol düzenekleri - Bölüm 5: Kamu ağlarında güç dağıtımı için montajlar için özel gereksinimler
Uygulama
Bu cihaz, elektrik dolaplarına ve diğer saclara mekanik darbe dayanımı testi için uygundur. Non metal elektrik enerjisi dozaj kabini, trafo kablo santrali ve kablo bağlantı kutusu
Örnek test
Elektrik enerjisi dozaj kabini, trafo kablo santral ve kablo bağlantı kutusu ve benzeri ekipman kabuk
özellik

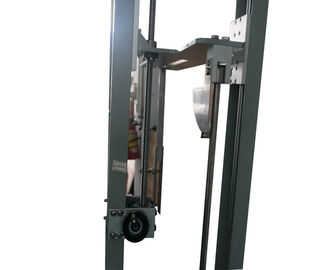

Araç yapısını kullanan ekipman, sağa ve sola, ileri ve geri hareket ettirilebilir, üst ve alt darbe noktası yüksekliği ayarlanabilir ve 0-90 ° darbe açısı ayarlanabilir. Cihaz, 2J ve üzeri için düşük enerji sarkaçlı bir darbe cihazıdır.
Parametreler
| model | HC9921A |
| Sarkaç | Uzunluk: 1000mm; dış çap: 9mm; çelik boru duvar kalınlığı: 0.5mm. Darbe elemanlı eşdeğer kütlenin bileşimi |
| Darbe noktası | Yukarı ve aşağı ayarlanabilir, vuruş 200-1200mm, yükseklik özelleştirilebilir |

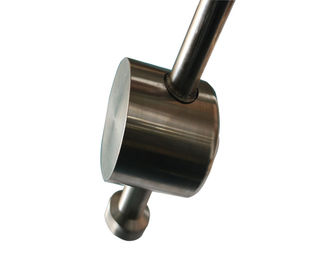

| Darbe elemanı | 2,5,10,20J darbeli çekiç |

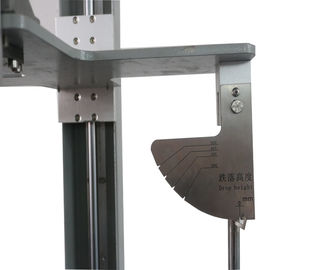

| Düşme yüksekliği | Ölçek ekran |
| Serbest bırakma modu | Mekanik |
| boyut | 950 * 550 * 2700mm |
Darbe enerjisi, eşdeğer kütle ve düşme yüksekliği tablosu
| Enerji / J | 2 | 5 | 10 | 20 | 50 |
| Eşdeğer kütle / kg | 0.5 | 1.7 | 5 | 5 | 10 |
| Düşme yüksekliği ±% 1 mm | 400 | 300 | 200 | 400 | 500 |
Notlar: 1. IEC 60068-2-75 3.2.2'deki nota bakınız.
| |||||
Çarpıcı elemanların koordineli özellikleri
| Enerji / J | ≤1 10 ±% | 2 ±% 5 | 5 ±% 5 | 10 ±% 5 | 20 ±% 5 | 50 ±% 5 |
| Eşdeğer kütle ±% 2 kg | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Malzeme | Polyamid 1) | Çelik 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18.5 (20), | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Eşdeğer kütleyle eşleşecek şekilde ayarlanmak için Ek A'ya bakınız. | |||||
1) 85≤HRR≤100, ISO2039-2'ye göre Rockwell sertliği. 2) ISO1052'ye göre Fe490-2; ISO6508'e göre Rockwell sertliği. | ||||||
| NOT - Eşdeğer kütle için braketlerde gösterilen değerler ve 1 J değerine eşit veya daha az enerji değeri için çarpma elemanlarının çapı mevcut test Ef'deki değerlerdir. Bu iki parametre için, test Eg'deki değerler de gösterilmiştir. Koordinasyon amacıyla, parantez içindeki değerler bu standardın yayınlanmasından beş yıl sonra silinir. | ||||||
