Gerilim: | Aralık 0 ~ 300V doğruluk ±% 05 ± 2d | Akım: | Aralık 0 ~ 60A hassasiyet ±% 05 ± 2d |
---|---|---|---|
Güç: | Aralık 0 ~ 20KW, doğruluk ±% 05 | Güç faktörü: | Aralık 03 ila 0999 doğruluk ±% 05 ± 2d |
Seçimi Yükle: | Dirençli, Endüktif ve Kapasitif yük üçü bir arada, değiştirilebilir | Kapasite Seçimi: | 70 uf, 140 uf, 73 uf isteğe bağlı |
Vurgulamak: | elektrik soketi test cihazı,elektrik fişi test cihazı |
IEC60884 Yükleme Kutusu
ürün tanıtımı
Yük kutuları, IEC60884, IEC61058, IEC606691 standartlarına ve benzerlerine göre tasarlanmış ve üretilmiştir. Ev ve benzeri sabit elektrik tesisatı anahtarları ve prizleri kesme kapasitesi ve normal çalışma testi için geçerlidir, anahtarın anma gerilimi 280V'tan büyük değildir. ve nominal akım 16A'dan az. Amaç, anahtarın normal mekanik hasara ve elektriksel yorulma hasarına normal bir şekilde dayanıp dayanamayacağını ve temasların test numunelerinin aşırı yıpranmış ve diğer zararlılara sahip olup olmadığını incelemek için kontaklarda yapışma fenomenine, uzun süreli kapalı veya bağlantısız fenomenlere sahip olup olmadığını değerlendirmektir. sonuçlar.

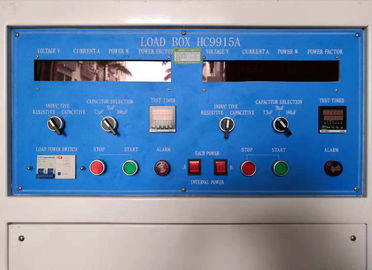

Yükleme kutusunun çerçevesi mavi, yan paneller açık gridir. Ön üst operatör kontrol paneli, paneller çekici ve dayanıklı, yüksek kaliteli alüminyum plaka, aşındırma kumlama renkli zanaat yapılmış. Güç anahtarı / akım / voltaj ve güç / güç faktörü göstergeleri, yük güç anahtarları, durum göstergeleri, çalıştırma ve durdurma düğmeleri, kapasitans anahtarları, yük anahtarları ve alarmlar vb. Vardır. Aşağıda çıkış voltajı düzenleme düğmeleri, çıkış akımı düzenleme düğmeleri karşılık gelir. ve güç faktörü düzenleme düğmeleri. Yükleme kutusu, her biri bir özellikte üç dirençli, endüktif ve kapasitif (flüoresan tipi) yüke sahip iki bağımsız istasyona sahiptir, bunlar değiştirilebilir. Yük kutusunun içi kuvvetli rüzgar taşınımı soğutması ile soğutulur. Yük kutusunun arkasında kablo bağlantı terminalleri vardır, yük kutusu, kabloyu, dayanıklılık test cihazındaki test numunelerine bağlayarak algılama sırasında mevcut voltaj ve gücü verir.
Teknik parametreler
Yok hayır | madde | Parametre |
1 | Güç kaynağı | AC380, 50Hz. |
2 | Voltaj v | Aralık 0 ~ 300V doğruluk ±% 05 ± 2d |
3 | Mevcut bir | Aralık 0 ~ 60A hassasiyet ±% 05 ± 2d |
4 | Güç kw | Aralık 0 ~ 20KW, doğruluk ±% 05 |
5 | Güç faktörü | Aralık 03 ila 0999 doğruluk ±% 05 ± 2d |
6 | Seçimi Yükle | Dirençli, Endüktif ve Kapasitif yük üçü bir arada, değiştirilebilir |
7 | Kapasite Seçimi | 70 uf, 140 uf, 73 uf isteğe bağlı |
8 | Çıkış modu | Her güç, isteğe bağlı ara güç |
9 | Sayısı / Ön ayar | 0 ~ 999999 kez, önceden ayarlanabilir |
10 | Yük gücü kapasitesi | 2 * 20KVA |
11 | Çıkış akımı sınırı | 60A, 63A üzerinde olduğunda yük otomatik olarak kesilecektir |
12 | Çıkış gerilimi sınırı | 300V, 320V üzerinde olduğunda yük otomatik olarak kesilecektir |
13 | Atmosferik basınç | 80 ° 106kpa |
14 | Ortam sıcaklığı | 5 ~ 40 ° C |
15 | Bağıl nem | (~ 90 20)% RH |
16 | Ortamı kullanın | Şiddetli çalkalama, titreşim, elektromanyetik girişim, toz, patlayıcı, aşındırıcı gazlar gerektirmez, iyi bir ısı yayma yeri gerektirir |
17 | Boyutlar ve ağırlık | L * W * H = 1200 * 760 * 1830mm, 800 kg |

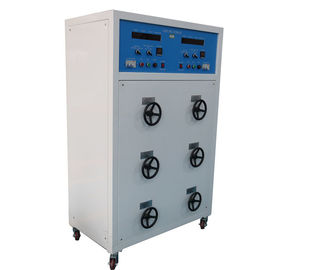

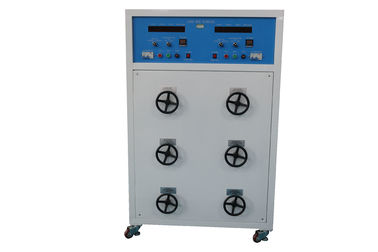

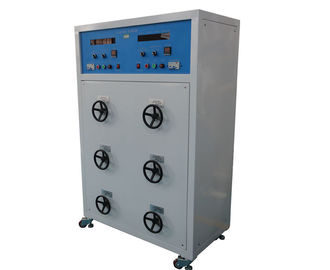

Referans için resim:
