Çalışma istasyonu: | 2 | İşlem arabirimi: | 7-inç değmek perde |
---|---|---|---|
Sürücü modu: | Servo motor | Kontrol sistemi: | Mitsubishi PLC |
Test inme: | Lineer: 0 ~ 100mm, ayarlanabilir | Boyutlar: | 1300mmx800mmx600mm |
Vurgulamak: | iec test cihazı,laboratuar test cihazları |

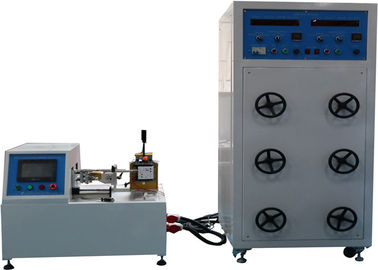

IEC 60884 Anahtar ve Priz PLC Kontrol 2 İstasyonlar Dayanıklılık Test Cihazları
Üretim bilgisi
Test makinesi, IEC60884-1 Madde 20 ve 21 şekil 16, IEC60669-1 vb. prizlerin kırılma kapasitesi ve hanehalkının normal çalışma ömrü testi ve benzeri amaçlar Test ekipmanı, anahtarların, fişlerin ve soketlerin, sigorta kontaklarının uzun süreli rotasyon, takma ve çıkarma eylemlerini simüle eder, anahtarların, fişlerin ve soketlerin, sigorta kontaklarının normal mekanik hasar ve elektrik yorgunluğu hasarının normal kullanımına dayanıp dayanamayacağını değerlendirmek için, ve test noktalarının aşırı yıpranmış veya başka zararlı sonuçları olup olmadığını incelemek için temas noktalarının yapışma fenomenine, uzun süreli kapalı veya bağlantısız fenomenlere sahip olup olmadığı. Anahtarlar ve prizler elektriksel dayanıklılık testi için özel test ekipmanıdır.
Test ekipmanı düğme anahtarları, basmalı anahtarlar, fişler ve prizler için dayanıklılık testi yapabilir. Harici yük bankası (rezistif, endüktif ve kapasitif) ile birlikte yükleme testini işleyebilir, karşılık gelen bir kontrol sistemine sahiptir. Harici yük bankasının kullanıcı tarafından hazırlanması gerektiğini lütfen unutmayın.
özellik

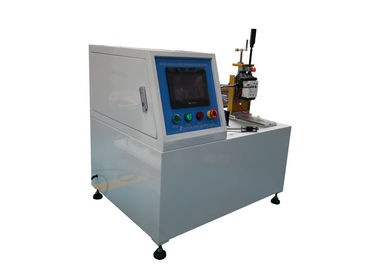

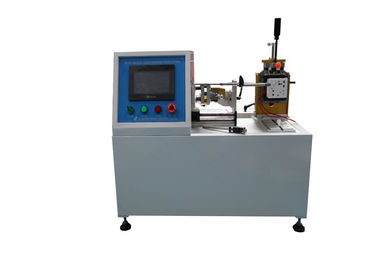

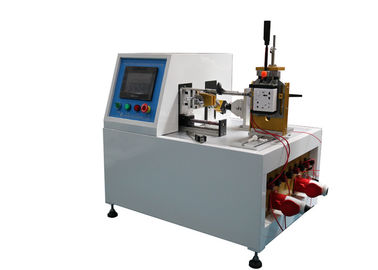

Test makinesi, 7 inç renkli dokunmatik ekran, Mitsubishi PLC kontrol sistemi, insanlaştırılmış çalışma arayüzü ve güçlü dijital ekran ile servo motor ve vidalı mil tarafından yönlendirilen alüminyum çerçeve, paslanmaz çelik conta plakasından yapılmıştır. Test süreleri, iletim akım süresi, test hızı, test stroku önceden ayarlanabilir. Numunenin iletim akımını gösterebilen elektrik akımı görüntüleme fonksiyonuna sahiptir. Tüm test makinesinin 2 çalışma istasyonu vardır, her istasyon senkronize olarak doğrusal anahtarları ve fişleri ve soketleri işleyebilir. Yapışma veya arıza nedeniyle sürekli olarak açıldığında veya kapatıldığında, uygun sayıda deneyi alarm verir ve kaydeder ve test süreleri önceden ayarlanan değere ulaştığında alarm verir. Bir alarm oluştuğunda test makinesi otomatik olarak duracaktır.
Teknik parametreler
Parametreler Adı | Parametre Verileri | düşünce |
Güç | AC220V, 50Hz | |
Çalışma istasyonu | 1 astar istasyonu; 1 döner istasyon. bağımsız çalışma | |
Çalışma arayüzü | 7 inç dokunmatik ekran | |
Sürüş modu | Servo motor | |
Kontrol sistemi | Mitsubishi PLC | |
Test süreleri | 0 ~ 999999 kez, önceden ayarlanabilir | |
İletim süresi | 0 ~ 999.9s, önceden ayarlanabilir | |
Teneffüs | 0 ~ 999.9s, önceden ayarlanabilir | |
Test stroku | Lineer: 0 ~ 100mm, ayarlanabilir | |
Hız testi | Dakikada 15 kez Dakikada 7.5 kez Dakikada 30 kez | |
Test ortamı | Atmosferik basınç 80 ~ 106kpa; Ortam sıcaklığı 5 ~ 40 ℃; Bağıl nem (20 ~ 90)% RH; Kullanım yeri: şiddetli çalkalama yok, titreşim yok, elektromanyetik girişim yok, toz yok, patlayıcı veya aşındırıcı gaz yok, iyi ısı dağılımı | |
boyutlar | L * W * H = 1300mmx800mmx600mm | |
Ağırlık | 180KGS |
Önlemler
1. Operatörler bu ekipmanı kullanmadan önce talimatları dikkatlice okumalı, elektrik güvenliği kullanımını anlamalı ve ilgili güvenlik önlemlerini almalıdır; gizli bir güvenlik sorunu olmadığını onaylamadan önce teste devam edin.
2. Voltaj, numunenin anma geriliminin 1.1 katıdır ve elektrik akımı, numunenin anma akımının 1.25 katıdır. Lütfen voltaj ve akım değerlerini ilgili standartların gereksinimlerine göre seçin, aksi takdirde test örnekleri hasar görecek ve kişisel güvenlik kazaları meydana gelecektir.
3. Yüke bağlı test numunelerinin telleri, test numunelerinin izin verilen nominal akımına uyarlanmalıdır.
4. Acil durdurma düğmesine bastıktan sonra, düğmeyi sağa doğru çevirerek sıfırlanmalı, daha sonra “Sıfırla” ya basmalı, eğer değilse, test ekipmanı çalışmayacak veya yanlışlıkla çalışmayacaktır.
5. Cihaz arızalandığında, lütfen gücü kapatın ve yeniden başlatın.
6. Süreç yük testi, kesinlikle devreyi bağlamak için talimatları takip etmeli, ayrıca güvenliğe dikkat etmelidir.
7. Her fikstür ve kelepçe düzenli yağlama ve bakım gerektirir.
