20mm Pirinç Düğme Operasyon Tester Fiş Pimleri Yalıtım Kollu Anormal Isı Direnci

Marka Adı:	HongCe
Model Numarası:	HC9935
Moq:	1 Set
fiyat:	Negotiatable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 set / ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

standart:

IEC60884

madde, şekil:

28.1.2，şekil 40

termokupl:

k-tipi

fiş:

standarda göre özelleştirilmiş

Termokupldan metal parça B'ye olan mesafe:

7±0.5mm

Metal parça B'de fiş pimi için delik:

şekil 40'a göre

Ambalaj bilgileri:

Kontrplak

Vurgulamak:

20mm Pirinç Düğme Çalışma Test Cihazı

IEC 60884 Pirinç Düğme Çalışma Test Cihazı

Şekil 40 Pirinç Düğme Çalışma Test Cihazı

Ürün Açıklaması

IEC60884 Fiş Pimleri Yalıtım Kovanları Anormal Isı Direnci 20mm Pirinç Düğme Çalışma Test Cihazı

Standart: IEC 60884-1 2013 madde 28.1.2 ve şekil 40

Başvuru: Bu cihaz, fiş pimlerinin yalıtım manşonlarının anormal ısıya direncini test etmek için kullanılır.

Örnek test: Fiş pimlerinin yalıtım manşonları

Özellik: Standart gereksinimlere göre, fiş pimlerinin yalıtım manşonlarının ısıya ve yangına karşı direncinin test edilmesi

parametreler:

Kalem	parametreler
Yalıtım parçası	5 mm kalınlık, yuvarlak ve yassı, çap, test numunesinin bağlantı yüzeyinin izin verilen maksimum boyutunun iki katına eşit
Metal kısım B(fikstür)	pirinç, uzunluk en az 20 mm, ilgili standarda göre armatür fişi sağlar
Yalıtım parçası ile metal parça arasındaki mesafe	3±0.2mm, Pimin etrafındaki hava konveksiyonunu sağlayın
Termokupldan metal parça B'ye olan mesafe	7±0.5mm
Metal parça B'de fiş pimi için delik	Pimlerin maksimum boyutlarından 0,1 mm daha büyük

Standart açıklama

28.1.2 Yalıtım manşonları ile donatılmış pimli bir tapanın numunesi, Şekil 40'ta gösterildiği gibi test aparatı vasıtasıyla test edilir.

Bu deney düzeneği, bir yalıtım plakası A ve bir metal parça B'den oluşur: bu iki parça arasında 3 mm'lik bir hava boşluğu sağlanacak ve bu mesafe, pimlerin etrafındaki hava sirkülasyonunu bozmayacak şekilde elde edilecektir.

Yalıtım plakası A'nın ön yüzeyi yuvarlak ve düz olacak ve çapta, tapanın geçme yüzeyinin izin verilen maksimum boyutunun iki katına eşit olacaktır.

ilgili standart sayfa.

Bu yalıtım levhasının kalınlığı 5 mm olacaktır.

Metal kısım B pirinçten olacak ve en az 20 mm'lik bir mesafe için ilgili standart levhaya göre fişin maksimum dış hatlarıyla aynı şekle sahip olacaktır.

Bu metal parçanın geri kalanı, deneye tabi tutulan aksesuarın içinden iletim yoluyla ısıtılacağı ve deneye tabi tutulan aksesuara konveksiyon veya radyasyon yoluyla ısı iletimi en aza indirilecek şekilde şekillendirilmelidir.

Şekil 40'ta gösterildiği gibi, metal parçanın ön yüzeyinden 7 mm mesafede simetrik bir konumda bir termokupl yerleştirilmelidir.

B metal kısmındaki pimlerin deliklerinin boyutları ilgili standart levhada verilen pimlerin maksimum boyutlarından 0,1 mm daha büyük olacak ve pimler arasındaki mesafeler ilgili standartta verilenlerle aynı olacaktır. çarşaf;deliklerin derinliği yeterli olacaktır.

NOT 1 Metal kısım B, delik temizleme amacıyla iki veya daha fazla bileşen parçasından yapılabilir.

Numuneler, anma akımı 2 olan aksesuarlar için termokupl vasıtasıyla ölçülen (120 ± 5) °C sabit bir sıcaklığa ulaştığında, en elverişsiz yatay konuma yerleştirilen test cihazına yerleştirilir. ,5 A ve (180 ± 5) °C, daha yüksek akım derecesine sahip aksesuarlar için.

Sıcaklık 3 saat boyunca ilgili değerlerde tutulur.

Numuneler daha sonra test cihazından çıkarılır ve en az 4 saat tutuldukları oda sıcaklığına soğumaya bırakılır.

Numunelerin pimlerinin yalıtım manşonları daha sonra madde 30'a göre bir darbe testine tabi tutulur, ancak ortam sıcaklığında yapılır ve görsel muayeneye tabi tutulur.

Not 2 - Gözle muayene sırasında, normal veya düzeltilmiş görüşle yalıtkan manşonlarda hiçbir çatlak ek büyütme olmaksızın görülmemelidir ve izolasyon manşonlarının boyutları, kazara temasa karşı korumayı bozacak şekilde değişmemiş olmalıdır.

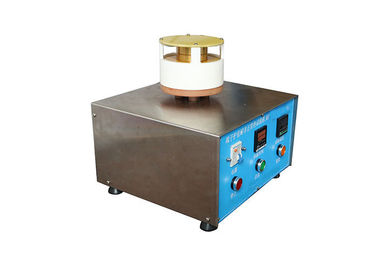

20mm Pirinç Düğme Operasyon Tester Fiş Pimleri Yalıtım Kollu Anormal Isı Direnci 0

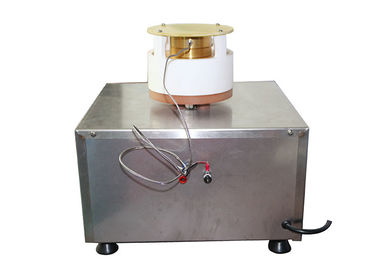

20mm Pirinç Düğme Operasyon Tester Fiş Pimleri Yalıtım Kollu Anormal Isı Direnci 1
