IEC60884 Anahtar Priz Test Makinesi Normal Çalışma Ömrü PLC Kontrolü 4 İstasyon

IEC60884 Anahtar Priz Test Makinesi Normal Çalışma Ömrü PLC Kontrolü 4 İstasyon

Marka Adı: HongCe
Model Numarası: HC9914D
Moq: 1 Set
fiyat: Negotiatable
Ödeme Şartları: L/C, T/T
Tedarik Yeteneği: 30 setleri / ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
calibration certificate (cost additional)
MODEL:
HC9914D
istasyon:
4 çalışma istasyonu
güç:
AC220V
kontrolör:
PLC kontrolü
astar vuruşu:
0-100 mm, önceden ayarlanmış
Döndür açısı:
0-360 °, önceden ayarlanmış
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

IEC 60884 Anahtar Priz

,

PLC Anahtar Priz

,

4 İstasyon Anahtar Priz

Ürün Açıklaması

IEC60884 Anahtar Priz Normal Çalışma Ömrü PLC Kontrol 4 İstasyon Test Cihazı



ürün tanıtımı

Test cihazı IEC60884-1 fıkra 20 ve 21 şekil 16, IEC60669-1 vb.'ye göre tasarlanmış ve üretilmiştir. Ev ve benzeri sabit elektrik tesisatlarının anahtar kesme kapasitesi ve normal çalışma ömrü testi için geçerli olup, fişler ve prizler için de uygundur. Ev ve benzeri amaçlarla prizlerin kırılma kapasitesi ve normal çalışma ömrü testleri.Test ekipmanı, anahtarların, fişlerin ve prizlerin, sigorta kontaklarının normal mekanik hasar kullanımına ve elektrik yorgunluğu hasarına dayanıp dayanamayacağını değerlendirmek için anahtarları, fişleri ve prizleri, sigorta kontaklarını uzun süre döndürme, takma ve çekme eylemlerini simüle eder, ve test numunelerinin aşırı aşınmış olup olmadığını veya başka zararlı sonuçları olup olmadığını incelemek için temas noktalarında yapışma fenomeni, uzun süreli kapalı veya bağlantısız fenomen olup olmadığı.Anahtar ve prizlerin elektriksel dayanıklılık testi için özel test cihazıdır.



Test ekipmanı, düğme anahtarları, basmalı anahtarlar, fişler ve prizler için dayanıklılık testi yapabilir.Harici yük bankası (dirençli, endüktif ve kapasitif) ile birleştiğinde yükleme testi işleyebilir, buna karşılık gelen bir kontrol sistemine sahiptir.Lütfen harici yük bankasının kullanıcı tarafından hazırlanması gerektiğini unutmayın.

Test makinesi, 7 inç renkli dokunmatik ekran, Mitsubishi PLC kontrol sistemi, insanlaştırılmış çalışma arayüzü ve güçlü dijital ekran ile servo motor ve vidalı mil tarafından tahrik edilen alüminyum çerçeve, paslanmaz çelik conta plakasından yapılmıştır.Test süreleri, iletim akımı süresi, test hızı, test vuruşu önceden ayarlanabilir.Numunenin iletim akımını gösterebilen elektrik akımı görüntüleme fonksiyonuna sahiptir.Tüm test makinesi 2 çalışma istasyonuna sahiptir, her istasyon lineer anahtarları ve fişleri ve prizleri senkronize olarak işleyebilir.Yapışma veya arıza nedeniyle sürekli açma veya kapama olduğunda alarm verir ve uygun sayıda deneyi kaydeder ve test süreleri önceden ayarlanmış değere ulaştığında alarm verir.Bir alarm oluştuğunda test makinesi otomatik olarak duracaktır.



Teknik parametreler

Parametre Adı Parametre Verileri Açıklama
Güç AC220V, 50Hz
iş istasyonu

2 hat istasyonu;

2 döner istasyon.


Çalışma arayüzü 7 inç dokunmatik ekran
Sürüş modu servo motor
Kontrol sistemi Mitsubishi PLC'si
Test süreleri 0~999999 kez, önceden ayarlanabilir
İletim süresi 0~999.9s, önceden ayarlanabilir
Teneffüs 0~999.9s, önceden ayarlanabilir
Test vuruşu Doğrusal:0 ~ 100mm, ayarlanabilir
Hız testi

dakikada 15 kez

dakikada 7.5 kez

dakikada 30 kez


Test ortamı

Atmosfer basıncı 80 ~ 106kpa;

Ortam sıcaklığı 5~ 40℃;Bağıl nem (20~90) %RH;Kullanım yeri: şiddetli sarsıntı yok, titreşim yok, elektromanyetik girişim yok, toz yok, patlayıcı veya aşındırıcı gaz yok, iyi ısı dağılımı


Boyutlar U*G*Y=1300mmx800mmx600mm
Ağırlık 180kg




Önlemler

1. Operatörler bu ekipmanı kullanmadan önce talimatları dikkatlice okumalı, elektrik güvenliğinin kullanımını anlamalı ve ilgili güvenlik önlemlerini almalıdır;gizli bir güvenlik sorunu olmadığını doğrulamadan önce testi gerçekleştirin.

2. Voltaj, numunenin nominal voltajının 1.1 katıdır ve elektrik akımı, numunenin nominal akımının 1.25 katıdır.Lütfen voltaj ve akım değerlerini ilgili standartların gereksinimlerine göre seçiniz aksi takdirde test numuneleri zarar görecek ve kişisel güvenlik kazalarına neden olacaktır.



3. Yüke bağlanan test numunelerinin kabloları, test numunelerinin izin verilen anma akımına uygun olmalıdır.

4. Acil durdurma düğmesine bastıktan sonra, düğmeyi sağa çevirerek sıfırlanmalıdır, ardından “Sıfırla” düğmesine basılmazsa, test ekipmanı çalışmaz veya yanlışlıkla çalışmaz.

5. Cihaz arızalandığında lütfen gücü kapatın ve yeniden başlatın.

6. Yük testi sırasında, devreyi bağlamak için talimatlara kesinlikle uyulmalı ve ayrıca güvenliğe dikkat edilmelidir.

7. Her bir fikstür ve kelepçe düzenli yağlama ve bakım gerektirir.

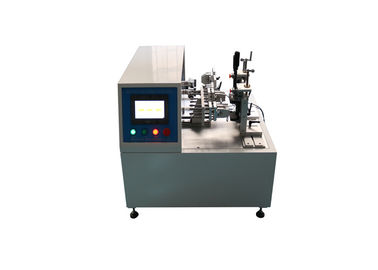

IEC60884 Anahtar Priz Test Makinesi Normal Çalışma Ömrü PLC Kontrolü 4 İstasyon 0

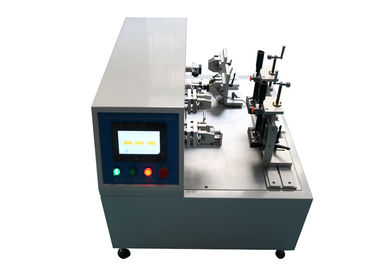

IEC60884 Anahtar Priz Test Makinesi Normal Çalışma Ömrü PLC Kontrolü 4 İstasyon 1
