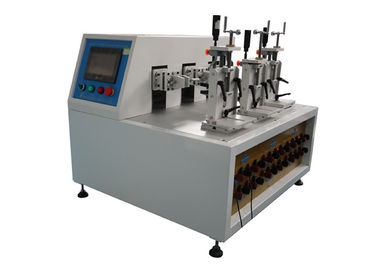

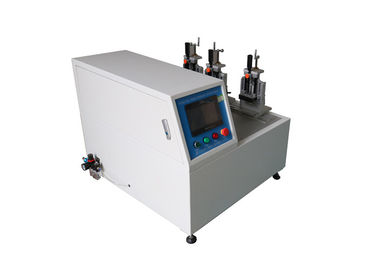

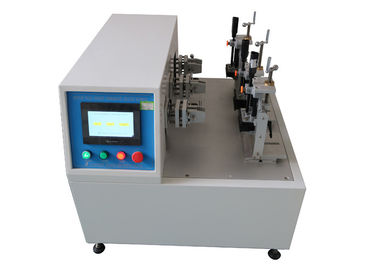

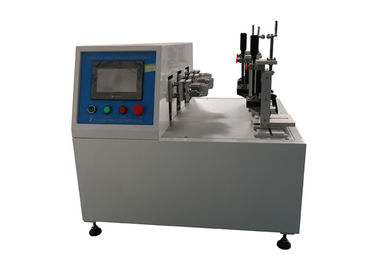

IEC 60884-1 Anahtar Priz Dayanıklılık Test Cihazı 3 İstasyon

IEC 60884-1 PLC Kontrol Priz Test Cihazı Anahtar Priz Dayanıklılık Test Cihazı 3 İstasyonları

Ürün Bilgisi:

Test makinesi IEC60884-1 Madde 20 ve 21 Şekil 16, IEC60669-1 ve benzerine göre tasarlanmış ve üretilmiştir. Evdeki ve benzer sabit elektrik tesisatlarının anahtar kesme kapasitesi ve normal çalışma ömrü testi için uygundur, fişler ve prizlerin kırılma kapasitesi ve hanehalkının normal çalışma ömrü testi ve benzeri amaçlar.Test ekipmanı, anahtarların, fişlerin ve soketlerin, sigorta kontaklarının uzun süreli rotasyon, takma ve çıkarma eylemlerini simüle eder, anahtarların, fişlerin ve soketlerin, sigorta kontaklarının normal mekanik hasar ve elektrik yorgunluğu hasarının normal kullanımına dayanıp dayanamayacağını değerlendirmek için, ve test noktalarının aşırı yıpranmış veya başka zararlı sonuçları olup olmadığını incelemek için temas noktalarının yapışma fenomenine, uzun süreli kapalı veya bağlantısız fenomenlere sahip olup olmadığı.Anahtarlar ve prizler elektriksel dayanıklılık testi için özel test ekipmanıdır.

Test ekipmanı düğme anahtarları, basmalı anahtarlar, fişler ve prizler için dayanıklılık testi yapabilir.Harici yük bankası (dirençli, endüktif ve kapasitif) ile birleştiğinde yükleme testini yapabilir, karşılık gelen bir kontrol sistemine sahiptir.Harici yük bankasının kullanıcı tarafından hazırlanması gerektiğini lütfen unutmayın.

Test makinesi, 7 inç renkli dokunmatik ekran, Mitsubishi PLC kontrol sistemi, insanlaştırılmış çalışma arayüzü ve güçlü dijital ekran ile servo motor ve vidalı mil tarafından yönlendirilen alüminyum çerçeve, paslanmaz çelik conta plakasından yapılmıştır.Test süreleri, iletim akım süresi, test hızı, test stroku önceden ayarlanabilir.Numunenin iletim akımını gösterebilen elektrik akımı görüntüleme fonksiyonuna sahiptir.Tüm test makinesinin 2 çalışma istasyonu vardır, her istasyon senkronize olarak doğrusal anahtarları ve fişleri ve soketleri işleyebilir.Yapışma veya arıza nedeniyle sürekli olarak açıldığında veya kapatıldığında, uygun sayıda deneyi alarm verir ve kaydeder ve test süreleri önceden ayarlanan değere ulaştığında alarm verir.Bir alarm oluştuğunda test makinesi otomatik olarak duracaktır.

Standart: IEC60669-1, IEC 60884-1 2013 Madde 20, 21, CISPR 14-1, IEC 61058-1etc.
Uygulama: Bu cihaz ev ve benzeri amaçlı sabit elektrikli cihaz anahtarı, fiş ve priz, açma-kapama yeteneği için bağlantı elemanı, kesme kapasitesi ve normal çalışma ömrü testi için kullanılır.Anahtarın, fişin veya soketin normal kullanıma, normal çalışma altında herhangi bir mekanik hasara veya elektrik yorgunluğuna, herhangi bir temas yapışması fenomenine veya uzun süreli kapatma veya bağlantı kesme fenomenine dayanıp dayanamayacağını doğrulamak için aşırı aşınma veya diğer zararlı sonuçların olup olmadığını test edin.
Örnek test: Ev veya benzeri amaçlı anahtarlar, fişler, prizler, kuplörler
Özellik:Servo motor, hassas bilyalı vida ve senkron kayış tahriki, 7 inç renkli dokunmatik ekran çalışması ve güçlü dijital ekran fonksiyonu, PLC kontrol sistemi tarafından yönlendirilen alüminyum alaşımlı çerçeve, paslanmaz çelik sızdırmazlık plakası kullanarak.Düğme anahtarı, geçiş anahtarı, basmalı anahtar, döner anahtar, fiş ve sokete kaldırma testi yapabilir.Karşılık gelen kontrol sistemi ile, yük ile yükleme testi yapabilir (dirençli, endüktif ve kapasitif).Önceden ayarlanmış test süreleri, iletim akımı süresi (açılma süresi), test hızı, test açma ve dönüş açısı (15 açıya kadar).Mevcut ekran fonksiyonu ile, iletken akımı görüntüleyebilir.


Parametreler:

1. Güç kaynağı: AC 220V ±% 10 50Hz
2. Çalışma arayüzü 7 inç renkli LCD dokunmatik ekran
3. Sürüş modu: servo motor + vidalı / triger kayışı veya pnömatik
4. Kontrol sistemi: PLC kontrolü
5. Model ve parametre tablosu (özelleştirilebilir)
