37 ° IP2X Su Girişine Karşı Koruma Test Cihazı Parmak Probu B

37 ° IP2X Su Girişine Karşı Koruma Test Cihazı Parmak Probu B

Marka Adı: HongCe
Model Numarası: HT-I02
Moq: 1 Takım
fiyat: Negotiatable
Ödeme Şartları: / T
Tedarik Yeteneği: Ayda 30 Set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration certificate(cost additional)
Garanti:
1 yıl
kullanım:
Su Giriş Koruma Testi
Standart:
IEC60529
Uygulama:
IP2X testi için
Bölme çapı:
Ф75 ± 0.2
Parmak uzunluğu:
80 ± 0.2
Parmak ucu kesme eğim açısı:
37 °
Parmak ucu konikliği:
14 °
Ambalaj bilgileri:
Alüminyum kutu
Vurgulamak:

IP2X Giriş Koruma Test Cihazları

,

Su Girişine Karşı Koruma Test Cihazları

Ürün Açıklaması

IEC60529 IP2X Giriş Koruma Test Cihazları Test Parmak Probu B





Standart: IEC 61032 şekil 2, IEC60950 şekil 2A, IEC60884, IEC60335, UL507 ve UL1278 şekil 8.4.

Standart açıklama:

IEC60529

12.3 Kabul koşulları

Erişim probu ve tehlikeli parçalar arasında yeterli boşluk bırakılırsa koruma tatmin edicidir.
Birinci karakteristik numara 1'in deneyi için, 50 mm çapındaki erişim sondası açıklıktan tamamen geçmemelidir.
İlk karakteristik numara 2'nin testi için, eklemli test parmağı 80 mm uzunluğuna kadar girebilir, ancak durdurma yüzü ( 50 mm  20 mm) açıklıktan geçmemelidir.Düz pozisyondan başlayarak, test parmağının her iki eklemi, bir
parmağın bitişik kısmının eksenine göre 90 ° 'ye kadar olan açı ve mümkün olan her pozisyona yerleştirilmelidir.
Daha fazla açıklama için Ek A'ya bakınız.Giriş Koruma Test Cihazları

15.3 Kabul koşulları
Erişim probu ve tehlikeli parçalar arasında yeterli boşluk bırakılırsa koruma tatmin edicidir.
Ek B harfi için test durumunda, eklemli test parmağı 80 mm uzunluğuna kadar girebilir, ancak durdurma yüzü (∅ 50 mm × 20 mm) açıklıktan geçmemelidir.Giriş Koruma Test Cihazları
Düz pozisyondan başlayarak, test parmağının her iki eklemi, parmağın bitişik kısmının eksenine göre 90 ° 'ye kadar bir açı ile art arda bükülecek ve mümkün olan her pozisyona yerleştirilecektir.
İlave C ve D harfleri için testler durumunda, erişim probu tam uzunluğuna kadar girebilir, ancak durdurma yüzü açıklıktan tam olarak geçmemelidir.Daha fazla açıklama için Ek A'ya bakınız.Giriş Koruma Test Cihazları
Yeterli açıklığın doğrulanması koşulları, 12.3.1, 12.3.2 ve 12.3.3'te verilenlerle aynıdır.

Uygulama: Bu prob, tehlikeli parçalara erişime karşı temel korumayı doğrulamaya yöneliktir.Ayrıca parmakla erişime karşı korumayı doğrulamak için de kullanılır.

Örnek test: Kolay erişilebilir muhafaza canlı parçaları veya mekanik parçalar.

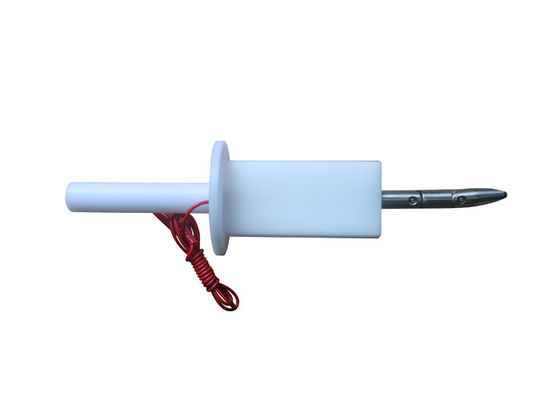

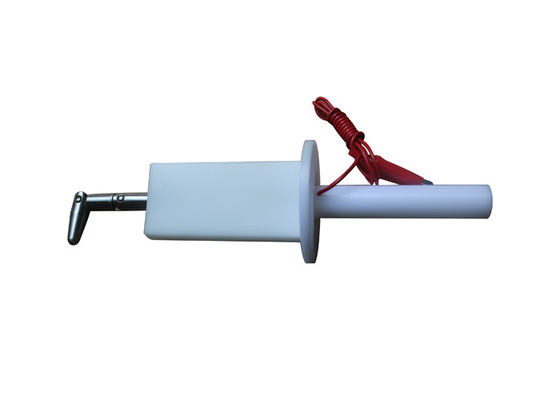

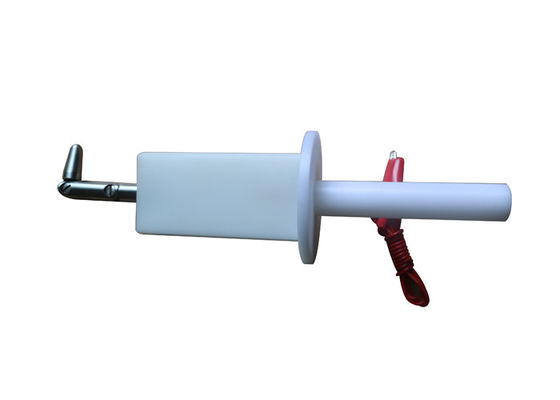

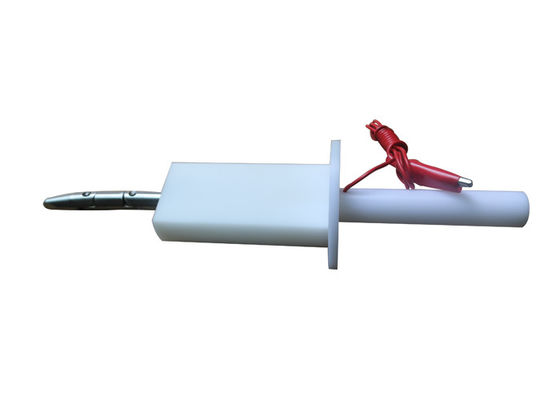

Özellik: Bu test parmak probu, insan elinin özelliklerini simüle eden dito, parmak, taban ve yalıtımlı koldan oluşur.90 ° eğimli olabilen iki hareketli mafsala sahiptir.Özelleştirilebilir: Sapın ucunda takılabilir muz fişleri ve amfenol konektörü ile donatıldığında anti-elektrik çarpması testi için kullanılabilir veya sapın ucunda M6'nın dişli deliği açıkken muhafaza koruma testi için kullanılabilir (çekme ile bağlı) ve dinamometreye basın).



Parametreler(Mm):



model HT-I02
ad Standart Test Parmak
Ortak 1 30 ± 0.2
Ortak 2 60 ± 0.2
Parmak uzunluğu 80 ± 0.2
Saptırmak için parmak ucu 180 ± 0,2
Silindirik R2, ± 0.05
Küresel R4, ± 0.05
Parmak ucu kesme eğim açısı 37Ö 0-10 ′
Parmak ucu konikliği 14 Ö 0-10 ′
Test parmağı çapı Ф12 0 -0.05
AA Kesit çapı Ф50
AA Kesit genişliği 20 ± 0.2
Bölme çapı Ф75 ± 0.2
Bölme kalınlığı 5 ± 0.5
Güç ----
Uygulanan standart IEC61032-1
