Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Buzdolabı Kapı Dayanıklılık Test Cihazı | Güç kaynağı: | 220V 50Hz |
---|---|---|---|
Standart: | IEC 60335-2-24, IEC 62552 | Uygulama: | buzdolabı kapısı testi |
Sürüş modu: | Servo motor sürücüsü | Döner Açılır Kapanır Kapı Açısı: | 0-90 ° , önceden ayarlanabilir |
Çekmece Kapısı Açılma Mesafesi: | 0-100mm , önceden ayarlanabilir | Garanti: | 1 yıl |
Vurgulamak: | PLC Buzdolabı Kapı Dayanıklılık Test Cihazı,360 ° / S Buzdolabı Kapısı Dayanıklılık Test Cihazı |
0-360 ° / s PLC akıllı entegre kontrol Buzdolabı Kapı Dayanıklılık Test Cihazı
Test Projesi:
IEC 60335-2-24 madde 22.112
Beyaz eşya test cihazlarındaki bölmelerin kapı ve kapakları
22.11 2 Boş alana sahip cihazlardaki bölmelerin kapıları ve kapakları içeriden açılabilmelidir.
Uygunluk aşağıdaki test ile kontrol edilir.
Boş cihaz, beslemeden çıkarılır, yatay bir destek üzerine yerleştirilir ve montaj talimatına uygun olarak düzlenir, varsa tekerlekli ve rulolar ile cihazın hareket etmesini önleyecek şekilde yönlendirilir, ayarlanır veya bloke edilir.Kapılarda veya kapaklarda varsa kilitler açık bırakılır.
Kapı ve kapaklar 15 dk. Süreyle kapatılır.
Daha sonra, kapağın veya kapının düzlemine dikey yönde menteşe ekseninden en uzak kenarın orta noktasında, aletin uygun her kapısının veya kapağının erişilebilir bir iç noktasına eşdeğer bir noktaya bir kuvvet uygulanır.
Kuvvet, 15 N / s'yi aşmayan bir oranda uygulanacak ve kuvvet 70 N'yi geçmeden kapak veya kapı açılacaktır.
IEC 62552 madde 11.2, madde 11.3
Kapılar, kapaklar ve çekmeceler için dayanıklılık testi
11.2 Dış kapılar ve kapaklar
11.2.1 Test koşulları / hazırlık
Ortam sıcaklığı +16 ° C ile +32 ° C arasında olacaktır.
Soğutma cihazı kapatılacaktır.
Kapı rafları, uygun şekilde 13.3.2.8 veya Madde 12'ye göre yüklenecektir.
11.2.2 Açılış sırası (bkz.Şekil 4)
Kapının hareketi, 0 ° 'lik bir açıdan 5 ° ile 15 ° arasındaki bir açılma açısına kadar kontrol edilecek ve ardından kapının serbest bir hareketi takip edilecektir, kontrollü hareket yaklaşık olarak sinüzoidal olacaktır.Kapının açılması çevrim süresinin ilk çeyreğinde gerçekleşecektir.
11.2.3 Kapanış sırası (bkz.Şekil 4)
Kapının hareketi 45 ° açılma açısından 40 ° ile 35 ° arasındaki bir açıya kadar kontrol edilecek, ardından normal kullanımda olduğu gibi kapının serbest hareketi ve kapanması sağlanacaktır.
Dakikadaki döngü sayısı 10 ila 25 olacaktır.
- TW - 6 ° C dahili sıcaklığa sahip bölmeler için, dış kapılar ve kapaklar, kapı veya kapağın hava sızdırmazlığına zarar verebilecek bozulma olmaksızın 100.000 açma ve kapama işlemine dayanacaktır.
- İç sıcaklığı T u - 6 ° C olan bölmeler için, dış kapılar ve kapaklar, kapı veya kapağın hava sızdırmazlığına zarar verebilecek bozulma olmaksızın 30.000 açma ve kapama işlemine dayanacaktır.
Uygunluk, prosedürden sonra Madde 9'a göre test kullanılarak kontrol edilecektir.
11.3 Dış çekmeceler
11.3.1 Test koşulları / hazırlık
Ortam sıcaklığı +16 ° C ile +32 ° C arasında olacaktır.
Soğutma cihazı kapatılacaktır.
Tüm sepetler, raflar ve kaplar Madde 12'ye göre yüklenecektir.
11.3.2 Açılış sırası (bkz.Şekil 5)
Çekmeceler, tam açık konumlarından itibaren 15 mm ila 20 mm arasında dışarı çekilecektir.
11.3.3 Kapanış sırası (bkz.Şekil 5)
Çekmeceler, normal kullanımda olduğu gibi, tamamen açık konumlarının 15 mm ila 20 mm'si içinde kapatılacaktır.
Dakikadaki döngü sayısı 5 ile 10 arasında olacaktır.
- TW - 6 ° C iç sıcaklığa sahip bölmeler için,
1) tek çekmeceler 100.000'e dayanıklı olacaktır ve
2) birden çok çekmecenin her biri 50.000'e dayanıklı olacaktır,
çekmece sızdırmazlığının hava sızdırmazlığına zarar verebilecek bozulma olmadan açma ve kapama işlemleri.
- İç sıcaklığı T u - 6 ° C olan bölmeler için, her çekmece, çekmece sızdırmazlığının hava sızdırmazlığına zarar verebilecek bozulma olmaksızın 30.000 açma ve kapama işlemine dayanacaktır.
Uygunluk, prosedürden sonra Madde 9'a göre test kullanılarak kontrol edilecektir.
teknik parametreler:
Numune Aralığı, Kullanım, Prensip, Yapı ve Kullanım Ortamı | |
Örnekler ve Sınırlamalar | Soğutma Aletleri (Buzdolabı) |
Test Amaçları | Kilitlerin güvenilirliğini doğrulamak için buzdolabı kapıları veya çekmeceleri için kilitlerin veya kılavuzların dayanıklılık ömrü testi için kullanılır;ayrıca defrost testi ve soğutucu akışkan sızıntı testi gibi tekrarlanan kapı açma ve kapama işlemleri için diğer testlere yardımcı olmak için kullanılır |
Test Prensibi | Motor, kilitleme cihazının güvenilirliğini doğrulamak için, Vakum emici tarafından emilen kapıyı veya kapağı belirli bir hızda ileri geri hareket ettirerek manipülatörü çalıştırır. |
Yapısı |
Ekipman, bir elektrik kontrol kabini (yük voltaj regülatörü dahil), bir çerçeve ve bir robot kola bölünmüştür. |
Operasyon Ortamı |
Güç kaynağı: AC220V ±% 10 / 50-60Hz, güç: 6KW |
Verim | |
Test İstasyonu |
Döner Kapı Eylem Konumu |
Elektrik Kontrol Yöntemi | PLC akıllı entegre kontrol, 7 inç insan-makine dokunmatik arayüz işlemi |
Sürüş modu | Servo motor sürücüsü |
Numune Bağlama Yöntemi | Vakum emici |
Kapı Açma / Kapama Hızı |
Döner Kapı Eylemi: 0-360 ° / s (1.5m / s), önceden ayarlanabilir |
Döner Açılır Kapanır Kapı Açısı | 0-90 °, önceden ayarlanabilir |
Çekmece Kapısı Açılma Mesafesi | 0-100 mm önceden ayarlanabilir |
Test Süreleri | 0-999999 kez önceden ayarlanabilir |
Yük Gerilimi | 0-250V, ayarlanabilir |
Test Öğesi ve Üretim Süreci |
1. Buzdolabı kapısı kilitleme cihazı dayanıklılık testi Süreç: Vakum emici otomatik olarak kapıyı emer ---- Kapıyı önceden ayarlanmış bir açıyla önceden ayarlanmış bir hızda (45 °) açın ---- kapıyı önceden ayarlanmış hızda kapatın ---- Kapıyı tekrar tekrar açın ve kapatın. test zamanları 2. Buzdolabı çekmecesi kapı dayanıklılık testi |
Güvenlik Koruma Cihazı | |
Güç | Sızıntı koruması, aşırı yük ve kısa devre koruması |
Motor | Aşırı yük, kısa devre koruması |

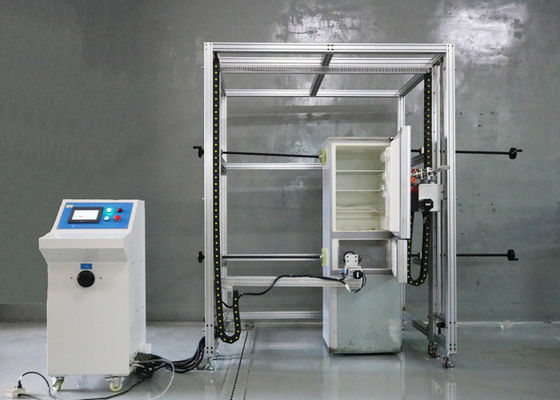

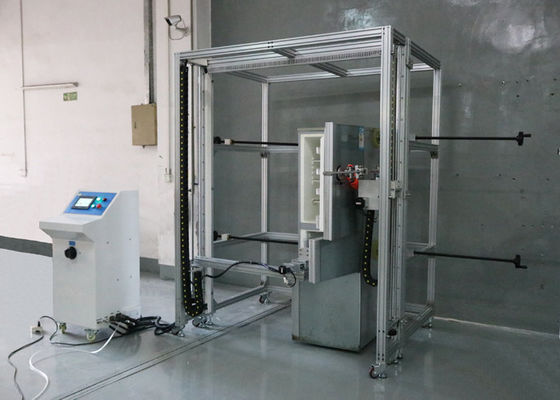

Resim görünümü:
