Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | TUV, ITS, CSA, BV, SGS, CNAS(cost additional) |
Model numarası: | SH-6 |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Alüminyum kutu |
Teslim süresi: | 7 gün |
Ödeme koşulları: | / T |
Yetenek temini: | 100 set / ay |
Darbe enerjisi: | 0.14, 0.2, 0.35, 0.5, 0.7, 1 J | Etki elemanı kütlesi: | 250 g ± 5 g |
---|---|---|---|
Malzeme: | Paslanmaz çelik, Poliamid | Standart: | IEC60068-2-75 |
sertifika: | ISO 17025 CNAS & ILAC test raporu | Garanti: | 12 ay |
Ürün adı: | Yaylı Çekiç Test Aparatı | Enerji: | 6 seviye, ayarlanabilir |
Vurgulamak: | IEC 60068-2-75 Darbe Test Cihazı,Yaylı Çekiç Darbe Test Cihazı |

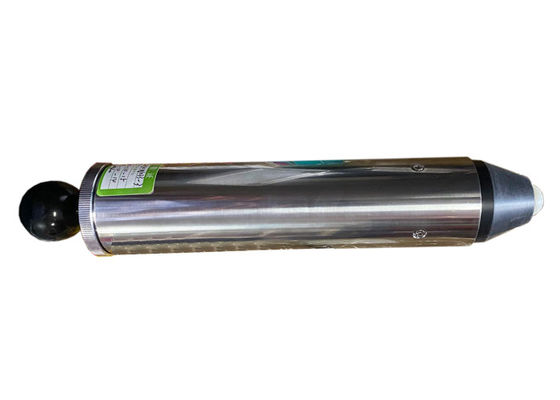

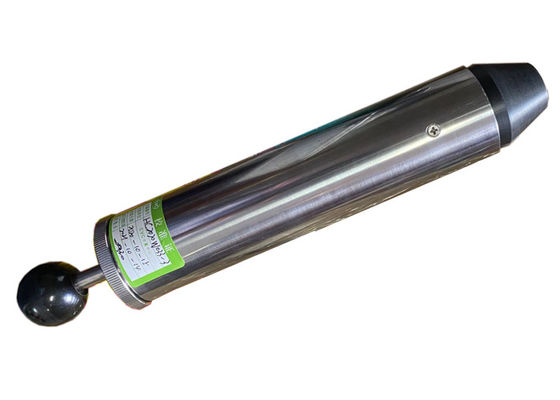

Darbe Test Cihazı Ayarlanabilir 6 Seviye Enerjili Yaylı Çekiç
Standart:
IEC 60068-2-75 Çevresel test - Bölüm 2-75: Testler - Test Eh: Çekiç testleri.
Özellik:
Yaylı çekiç üç ana parçadan oluşur: gövde, vurma elemanı ve serbest bırakma sistemi.
Gövde, mahfazayı, vurma elemanı için kılavuzu, serbest bırakma mekanizmasını ve tüm sert biçimde sabitlenmiş parçaları içerir.
Vuruş elemanı, çekiç kafası, çekiç mili ve kurma topuzundan oluşur.Bu düzeneğin kütlesi, 1 J'yi geçmeyen ciddiyetler için 250 g (200 g) ve 2 J için 500 g'dır (toleranslar için Tablo 1'e bakın).
Vuruş elemanını serbest bırakma kuvveti 1 0 N'yi aşmayacaktır.
Çekiç şaftının, çekiç başlığının ve çekiç yayının ayarlanması için araçların konfigürasyonu, çekiç yayının, çekiç başının ucu darbe düzlemine ulaşmadan yaklaşık 1 mm önce depolanmış tüm enerjisini serbest bırakacağı şekildedir.Darbeden önceki hareketinin son milimetresi için, çarpma elemanı, sürtünmenin yanı sıra, sadece kinetik enerjiye sahip olan ve depolanmış enerjisi olmayan serbestçe hareket eden bir kütledir.Üstelik bahşişten sonra
çekiç başı çarpma düzlemini geçtiğinde, vurma elemanı 8 mm ile 12 mm arasındaki başka bir mesafe boyunca herhangi bir müdahale olmaksızın serbestçe hareket edebilir.Ek E, bir test aparatının bir örneğini vermektedir.Darbe Test Cihazı
Uygulama:
Yaylı Darbeli Çekiçelektronik ürünlere ve elektrikli cihazlara mekanik etkiyi simüle eder.Darbeli çekiç, fabrikada belirli bir enerji seviyesine ayarlanmıştır.Mevcut enerji aralığı 0.14 Joule ile 1 Joule arasındadır.Sıkıştırılmış bir yay, teste tabi tutulan numuneye çarpmak için vurucu bir elemanı hızlandırır.Yay, darbe çekicinin koni şeklindeki ucunun test edilen ürüne doğru bastırılmasıyla bir kilitleme mekanizmasından serbest bırakılır.
Parametreler:
Modeli | SH-6 Darbe Test Cihazı |
Darbe enerjisi (J) | 0.14, 0.2, 0.35, 0.5, 0.7, 1 |
Çarpma elemanı kütlesi | 250 g ± 5 g |
Genel kütle | 1450 gr ± 10 gr |
Malzeme | Paslanmaz çelik, Poliamid |
Göre | IEC60068-2-75 |
