Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | Calibration certificate(cost additional) |
Model numarası: | SH-10 |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | karton kutu |
Teslim süresi: | 10 gün |
Ödeme koşulları: | / T |
Yetenek temini: | 50 set / ay |
ad: | Çarpıcı eleman | Enerji: | 2J / 5J / 10J / 20J / 50J |
---|---|---|---|
fonksiyon: | Darbe Testi | Standart: | IEC60068-2-75 Ek A |
Eşdeğer kütle: | 0.5kg / 1.7kg / 5kg / 5kg / 10kg | Çapı (mm): | 35/60/80/100/125 |
Malzeme: | SUS304 | Düşme yüksekliği ±% 1 / mm: | 400/300/200/400/500 |
Vurgulamak: | 20J Darbe Test Cihazı,IEC 60068-2-75 Darbe Test Cihazı,10J Çarpıcı Eleman |

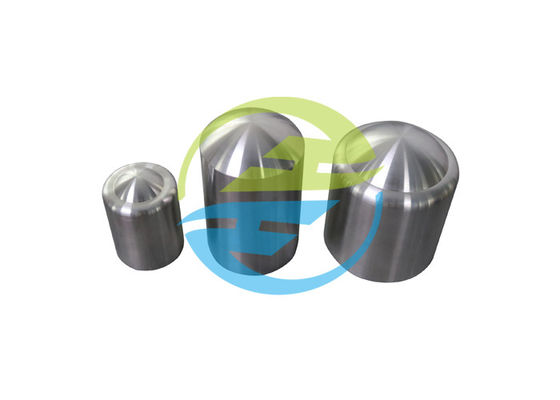

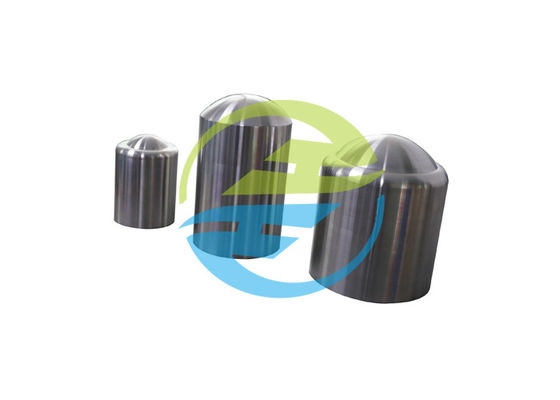

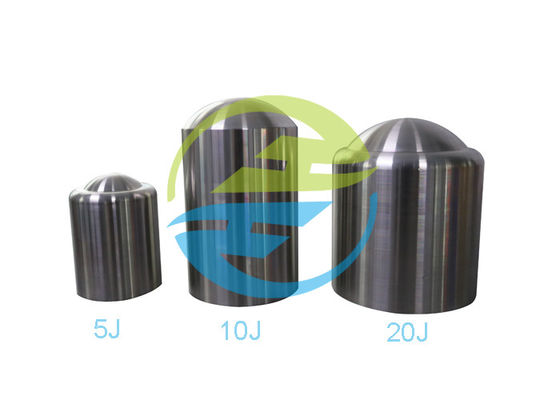

IEC60068-2-75 Darbe Test Cihazı Çarpıcı Eleman 5J 10J 20J
Standart açıklama (IEC60068-2-75):
Şekil A.1, 1J'ye eşit veya daha düşük enerji değerlerine uygulanabilen vurma elemanını göstermektedir.Bu durumda, darbe yüzü Tablo 1'de belirtilen sertliğe sahip poliamidden yapılmalıdır.Darbe Test Cihazı
Şekil A.2, A.3 ve A.4, sırasıyla 2J, 5J ve 10J enerji değerlerine uygulanabilen çarpıcı elemanları göstermektedir.Bu durumlarda, darbe yüzü, Tablo 1'de belirtildiği gibi, sertlik dahil özelliklere sahip çelikten yapılmalıdır.
Şekil A.5 ve A.6, sırasıyla 20 J ve 50J enerji değerlerine uygulanabilen çarpma elemanlarını göstermektedir.Bu durumlarda, darbe yüzü, Tablo 1'de belirtildiği gibi sertlik dahil özelliklere sahip çelikten yapılmalıdır.Bu durumlarda, Tablo 1'in diğer parametrelerine uymak için, vurma yüzünün karşısındaki ucu oymak gerekir.
Her kenar düzeltilecektir.Darbe Test Cihazı
Toleranslar, aksi belirtilmedikçe, ISO 2768-1 m sınıfına göredir.
Standart: IEC60068-2-75 Ek A
Uygulama: Bu cihaz, elektrik dolapları ve diğer sac metaller, metal olmayan elektrik enerjisi ölçüm kabini kabuğu, trafo merkezi kablo panosu ve dikey darbe test cihazı veya sarkaç darbe cihazlı kablo bağlantı kutusu için mekanik darbe dayanımı testi için uygundur.
Örnek test: Ev ve benzeri amaçlı elektrikli cihaz, armatürler
Özellik: Standart gereksinime göreDarbe Test Cihazı
Parametreler:
Model (Enerji) | 2J | 5J | 10J | 20J | 50J |
eşdeğer kütle (kg) | 0.5 | 1.7 | 5 | 5 | 10 |
Damlama yüksekliği (±% 1 mm) | 400 | 300 | 200 | 400 | 500 |
Çap (mm) | 35 | 60 | 80 | 100 | 125 |
