Renkli TV Sinyal Üreteci Ses Video Test Cihazı - 1Vp-p / 75Ω - Y, RY, BY

Name: Renkli TV Sinyal Üreteci Ses Video Test Cihazı - 1Vp-p / 75Ω - Y, RY, BY
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: AS305E
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	HongCe
Model Numarası:	AS305E
Moq:	1 Takım
fiyat:	Anlaşılabilir
Ödeme Şartları:	/ T
Tedarik Yeteneği:	Ayda 10 set

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration certificate(cost additional)

ad:

Renk Sinyali Oluşturucu

Garanti:

1 yıl

Çıkış genliği:

≥1.5Vp-p (0-1.5Vp-p ayarlanabilir) / 75Ω

Polarite:

Pozitif kutup

Körleme seviyesi:

0 ± 0.2VDC

Senkron sinyal oranı:

% 30

Giriş genliği:

1Vp-p / 75Ω (Modülasyon oranı yaklaşık% 82)

Ambalaj bilgileri:

karton kutu

Vurgulamak:

Pozitif Polarite Ses Video Test Cihazı

15kHz Ses Video Test Cihazı

Ürün Açıklaması

Renkli TV Sinyal Üreteci Ses Video Test Cihazı - 1Vp-p/75Ω - Y, RY, BY

Ürün Bilgisi:

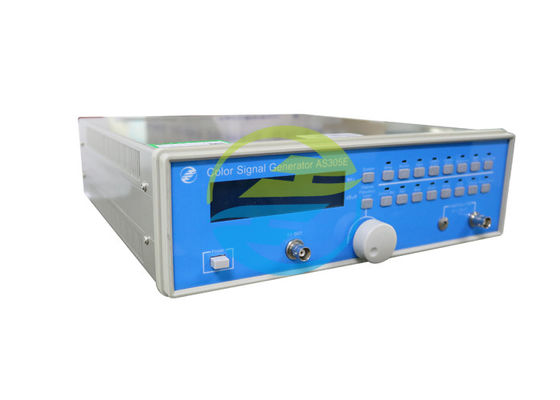

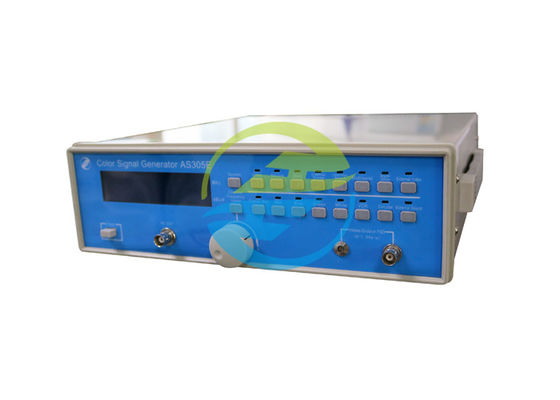

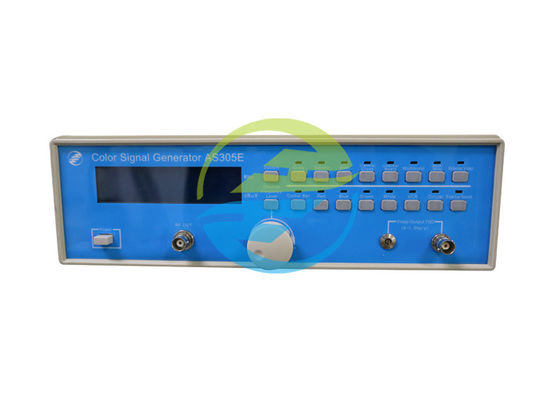

AS305E renkli TV sinyal üreteci, tam kanallı, çok standartlı bir renkli TV sinyal üretecidir.Sinyalin tüm TV bant genişliğinde tutarlı özelliklere sahip olmasını sağlamak için bir ara frekans körelmiş yan bant modülasyonu ve ardından frekans dönüştürme radyo frekansı modu kullanır, böylece standart düzeyde bir TV sinyal kaynağı ve yüksek performanslı bir modülatör olarak kullanılabilir.Sinyal kaynağının kanal, frekans, TV formatı ve çıkış seviyesi aynı anda bir LCD ekranda görüntülenir.Her video sinyalinin bağımsız tuş işlemi ve talimatı vardır, bu nedenle işlem ve kullanım çok uygundur ve ekran sezgiseldir.Ses Video Test Cihazları

sinyal üreteci Ses Video Test Cihazlarısadece video sinyali ve radyo frekansı sinyal çıkışına sahip değildir (video sinyalinin ve radyo frekansı sinyalinin çıkış genliği değişkendir), aynı zamanda harici video sinyali ve ses sinyali giriş modülasyon işlevine de sahiptir;renk ve parlaklık ayırma sinyali (S-VIDEO) gerektiğinde eklenebilir, Video bileşen sinyali (Y, RY, BY), senkronizasyon, boşluk darbe sinyali çıkışı.Sinyal üreteci, bilimsel araştırma kurumları, okullar, fabrikalar ve diğer birimler için çok uygundur.

Parametre:

Video sinyali çıkışıSes Video Test Cihazları
Çıkış genliği	≥1.5Vp-p(0-1.5Vp-p ayarlanabilir)/75Ω
Polarite	pozitif kutupluluk
Boşluk seviyesi	0±0.2VDC
senkron sinyal oranı	%30
Harici video sinyal girişi
giriş genliği	1Vp-p/75Ω(Modülasyon oranı yaklaşık %82)
Polarite	pozitif kutupluluk
krominans sinyali
Krominans taşıyıcı frekansı	4.433619 MHz PLA/BDGHIK 3.579545 MHz NTSC/M
Krominans faz hatası	Renk senkronizasyonu + 3° Her renk±5°
Dahili ses sinyali	1kHz±%10 sinüs dalgası
Harici ses sinyali girişi
Harici ses frekans aralığı	20Hz-15kHz
Harici ses girişi genliği	420mV/rms (1kHz'de frekans sapması yaklaşık ±50 kHz'dir)
Sinyal üreteci işletim sistemi	PAL/BG, PAL/I, PAL/DK, NTSC/M (Opsiyonel)
Video ve ses taşıyıcısı
Video taşıyıcı frekans aralığı	45MHz～871,25MHz
Frekans hatası	≤7×10－5
Çıkış genliği	50-110+10 -5 dBuV/75Ω
Video modülasyon modu	AM / negatif
Ses taşıyıcı ve video taşıyıcı aralığı	4,5 MHz NTSC/M 5.5 MHz PLA/BGH 6.0 MHz PLA/I. 6.5 MHz PLA/DK
Video taşıyıcı/ses taşıyıcı oranı	13±3dB
Bant dışı kısıtlama	≥ 50dB
Görüntü sinyali
gri tonlamalı	Lineer 8 seviyeli sokak merdiveni sinyali (siyahtan beyaza)
Meydan	11 yatay çubuk × 15 dikey çubuk
Yer	Yatay 15 nokta x dikey 11 nokta
Merkez çapraz Ses Video Test Cihazları	1 orta dikey çizgiden 3 çubuk, sol sınır çizgisi için 2 çubuk. Orta çizgi için 3 çubuk 1, üst ve alt sınır çizgisi için 2 çubuk.
Siyah beyaz ızgara	16 yatay ızgara × 12 dikey ızgara
çoklu dalga grubu	8 grubun 0.8 ila 5MHz tek frekanslı sinyalleri
Yarı siyah ve yarı beyaz	Sol yarısı siyah ve sağ yarısı beyaz
standart renk	Aralık formatı: 100/0/75/0 PAL sistemi 77/7.5/77/7.5 NTSC
kırmızı alan	Genlik formatı: aynı renkle tutarlı
yeşil alan	Genlik formatı: aynı renkle tutarlı
mavi alan	Genlik formatı: aynı renkle tutarlı
Beyaz alan	%100 Beyaz
dört vektör	Y=%50
Yüzük	Y=%100, Yarıçap 4,5 kare
