Toza Karşı Korumayı Doğrulamak İçin 3000L Toz Haznesi Test Cihazı

3000L Toz Haznesi - Toza Karşı Korumayı Doğrulamak İçin Test Cihazı

Kum ve toz test odası, IEC60529-2001 < Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)> Şekil 2, IEC60068-2-68 vb. uyarınca tasarlanmış ve üretilmiştir. Toz geçirmezliği test etmek için toz ortamını yapay olarak simüle eder. Test örneklerinin yeteneği.

Test cihazı, birinci karakteristik rakam 5 ve 6'nın (IP5X ve IP6X) elektrikli ürünlerin kum ve toz testi için uygundur.Giriş Koruma Test Ekipmanı

Bölme, toz yüklü dikey olarak dolaşan havanın laminer olmayan bir akışını sağlayabilir, zamanla kontrol edilebilir;ayrıca test numunesini vakumlayabilen bir vakum pompası ile donatılmalıdır, egzoz hacmi ve basıncı ayarlanabilir;ayrıca, testin standart çevre koşulları altında olmasını sağlamak için iç hazne bir hava akışı sıcaklık kontrol cihazı ile yapılandırılmıştır.Giriş Koruma Test Ekipmanı

Standart gereksinimlere göre, bu test odası, numunenin toz geçirmezliğini test etmek için yapay simüle edilmiş toz ortamı kullanır.Ayrıntılı gereksinimler ve yeterlilik kriterleri IEC60529-2001, IEC60068-2-68 veya ürün standartlarına uygun olmalıdır.

                                                           Giriş Koruma Test Ekipmanı

Ana parametreler:

1. Çalışma boyutu (mm): 1500*2000*1000(D*G*Y)
2. Temel tasarım ilkeleri: Konik bir huni tasarlanmıştır.Altta toz toplama portu ve toz emme portu vardır.Çıkarılan tozu iç haznenin üstüne göndermek için toz emme portuna yüksek basınçlı bir türbin sirkülasyon fanı monte edilir ve daha sonra döngüyü başlatmak için toz yukarıdan dikey olarak üflenir.
3. İç malzeme: SUS304B paslanmaz çelik levha
4. Dış malzeme: A3 elektrostatik püskürtme
5. kapının ortasındaki büyük gözetleme penceresi
6. Eşsiz hava kanalı tasarımı, kutudaki laminer hava akışının konsantrasyonunu sağlar
7. Temel yapı: ön işlem kutusu, test kutusu, emme portu, toz toplama kutusu, sirkülasyonlu toz üfleme cihazı, vakum sistemi, toz depolama tankı, akış valfi, ısıtma sistemi, geri akış bıçağı, numune döner tablası, koruyucu tapa ağı, konsantrasyon ölçerin toz dönüş borusu , vb.
8. Hazne ve borudaki kum ve toz konsantrasyonu 2kg/m³
9. Hava akış hızı: ≤2m/s (ayarlanabilir)
10. Test kumu (veya talk) dozajı: 2kg ~ 4kg / m³
11. PLC ve dokunmatik ekranlı akıllı kontrol sistemiGiriş Koruma Test Ekipmanı
12. PT100 test sensörü
13. Enstrüman aşırı sıcaklık koruma fonksiyonu
14. Güç kaynağının faz kaybı koruması
15. Kaçak devre kesici
16. Güç kaynağı: AC380 V, 60 Hz, 3.5KW
17. Kapı: temperli cam kapı
18. Vakum pompası 60~600L/H
19. Basınç ayar valfi, emme nozulu ve basınç ayarlayıcı üç parçalı set
20. Denetleyici: programlanabilir denetleyici (bu denetleyici, aşağıdaki isteğe bağlı ayar işlevlerine sahiptir)

1. Toz üfleme süresi (dur, üfle) m/s, ayarlanabilir
2. Döngü süresi: isteğe bağlı olarak ayarlanabilir
3. Önceden ayarlanmış test süresi: 0s ~ 9999m59s, ayarlanabilirGiriş Koruma Test Ekipmanı
4. Güç açık: kapalı-açık-kapalı

21. Kare örgülü elek: nominal tel çapı 50μm, teller arasındaki boşluğun nominal genişliği 75μm
22. Üfleyici: tamamı plastik santrifüj fan

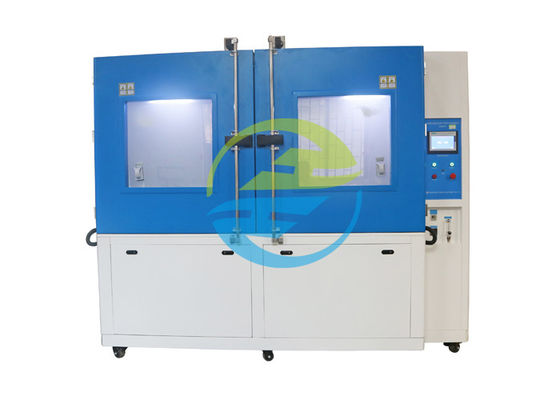

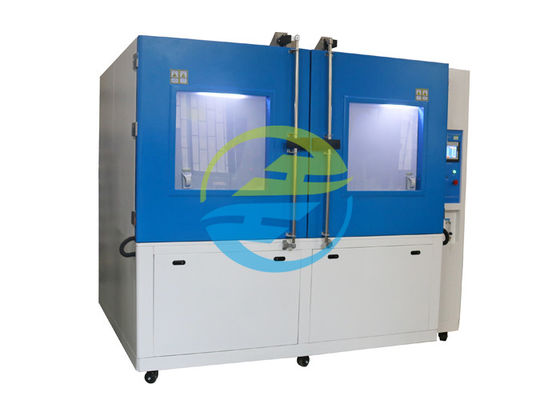

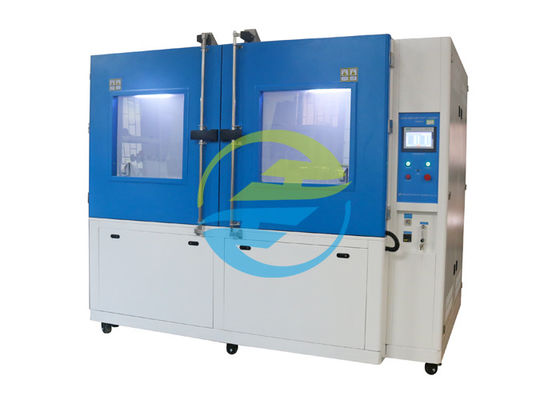

Referans için resim:
