IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J

Marka Adı: HongCe
Model Numarası: SH-10
Moq: 1 Takım
fiyat: Negotiatable
Ödeme Şartları: / T
Tedarik Yeteneği: 50 set / ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Calibration certificate(cost additional)
ad:
Çarpıcı eleman
Garanti:
1 yıl
kullanım:
Darbe Testi, IK seviye testi
Standart:
IEC60068-2-75 Ek A
IK kodu:
IK07 / IK08 / IK09 / IK10
Çap:
35,60,80,100,125
Malzeme:
Paslanmaz çelik
Örnek test:
Elektrikli cihaz, armatürler
Ambalaj bilgileri:
karton kutu
Vurgulamak:

Ek A Darbe Test Cihazı

,

IEC60068-2-75 Darbe Test Cihazı

,

IK10 Darbe Test Cihazı

Ürün Açıklaması

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J​



Bu ekteki şekiller, Tablo 1'de tanımlanan altı enerji değerinin her biri için geçerli olan çarpıcı unsurların şeklini ve özelliklerini göstermektedir.Bu şekillerin amacı doğrultusunda, çarpma elemanının uzunlukları, dikey çekiçler veya ihmal edilebilir kütleli kolları olan sarkaçlı çekiçler için hesaplanmıştır.Kolların kütlesi ihmal edilemediğinde, vurma elemanının uzunlukları, eşdeğer kütlenin Tablo 1'deki gereklilikleri karşılaması için azaltılmalıdır (bkz. 3.2).

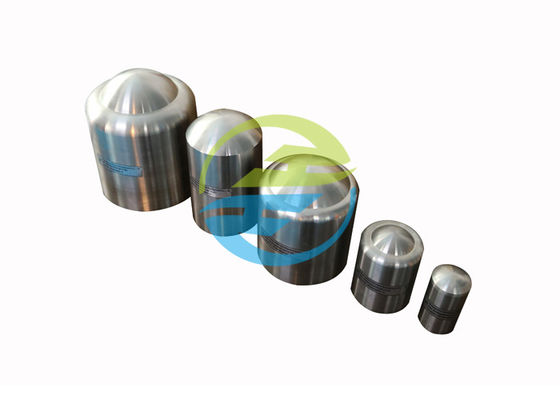

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J 0



Standart: IEC60068-2-75 Ek ADarbe Test Cihazı

Başvuru: Bu cihaz, elektrik dolaplarına ve diğer sac metallere, metal olmayan elektrik enerjisi ölçüm kabininin kabuğuna, trafo merkezi kablo panosuna ve dikey darbe test cihazı veya sarkaç darbe cihazı ile kablo bağlantı kutusuna mekanik darbe dayanımı testi için uygundur.

Örnek test: Ev ve benzeri amaçlar için elektrikli cihazlar, armatürler

Özellik: Standart gereksinime göre Darbe Test Cihazı

parametreler:

Model(Enerji) 2J 5J 10J 20J 50J
eşdeğer kütle (kg) 0,5 1.7 5 5 10
Damlama yüksekliği(±1% mm) 400 300 200 400 500
Çap (mm) 35 60 80 100 125

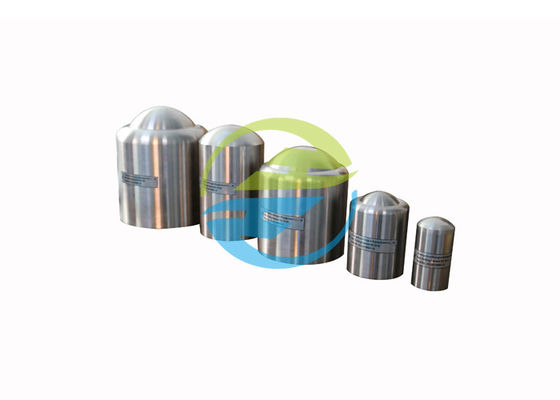

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J 1

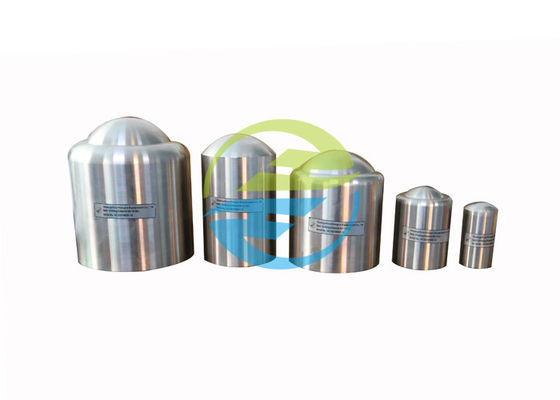

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J 2

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J 3

IEC60068-2-75 Ek A Darbe Test Cihazı IK Seviye Testi IK07 - IK10 ve 50J 4
