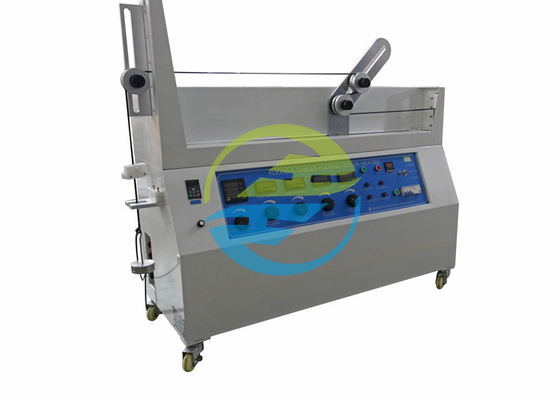

Test Strok 1000m Esnek Kablo Test Cihazları 0-400V Gerilim Yükleme

Test Strok 1000m Esnek Kablo Test Cihazları 0-400V Gerilim Yükleme

Marka Adı:	HongCe
Model Numarası:	HDX1302
Moq:	1 takım
fiyat:	Negotiatable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	ayda 10 takım

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate(cost additional)

Standart:

IEC60245-2, IEC60065

Yük Akımı:

0-25A

Gerilim yükleme:

0-400V

Test Hızı:

0.33m/S

Test İnme:

1000±20mm

Uygun Çekirdekler:

2-18

İsim:

Esnek Kablo Test Cihazları

garanti:

1 yıl

Ambalaj bilgileri:

Standart İhracat Ambalajı

Vurgulamak:

Strok 1000m Esnek Kablo Test Cihazları

400V Esnek Kablo Test Cihazları

0.33m/S Kablo Test Cihazları

Ürün Açıklaması

Test Strok 1000m Esnek Kablo Test Cihazı, 0-400VGerilim yüklemesi

Standart açıklama:

Bu test, Şekil 1'de gösterilen aparat vasıtasıyla yapılmalıdır.Bu aparat, bir taşıyıcı C, taşıyıcı için bir tahrik sistemi ve test edilecek her bir kablo numunesi için dört makaradan oluşur.Taşıyıcı C, aynı çapta olan iki makara A ve B'yi destekler.Cihazın her iki ucundaki iki sabit makara, A ve B makaralarından farklı bir çapta olabilir, ancak dört makara da numune aralarında yatay olacak şekilde düzenlenmelidir.Taşıyıcı, hareket yönünün her bir geri dönüşü arasında yaklaşık olarak 0,33 m/s'lik sabit bir hızla 1 m'lik bir mesafe boyunca döngüler (ileri ve geri hareketler) yapar.Kablo Test Cihazları
Makaralar metalden yapılacak ve dairesel kablolar için yarım daire biçimli bir oluğa ve yassı kablolar için düz bir oluğa sahip olacaktır.Kısıtlama kelepçeleri D, çekme her zaman taşıyıcının hareket ettiği ağırlık tarafından uygulanacak şekilde sabitlenmelidir.Bir tutucu kelepçe ile desteği arasındaki mesafe, diğer kelepçe desteği üzerinde dururken maksimum 5 cm olmalıdır.
Tahrik sistemi, taşıyıcı bir yönden diğerine geri döndüğünde sarsıntısız ve düzgün bir şekilde dönecek şekilde olacaktır.
Yaklaşık 5 m uzunluğunda bir esnek kablo numunesi, Şekil 1'de gösterildiği gibi, her bir ucu bir ağırlıkla yüklenen makaralar üzerine gerilmelidir.Bu ağırlığın kütlesi ve A ve B makaralarının çapları tablo 1'de verilmiştir.Kablo Test Cihazları

Test Strok 1000m Esnek Kablo Test Cihazları 0-400V Gerilim Yükleme 0

Standart şekil:

Test Strok 1000m Esnek Kablo Test Cihazları 0-400V Gerilim Yükleme 1

Standart:IEC60245-1 Kauçuk yalıtımlı kablolar-450/750 V'ye kadar ve dahil anma gerilimleri-Bölüm 1:Genel gereksinimler,IEC60245-2 madde 3.1 Şekil 1 Kauçuk yalıtımlı kablolar-450/750 V'ye kadar ve dahil anma gerilimleri-Bölüm 2: Test yöntemler.

Başvuru:Tamamlanmış esnek kabloların mekanik mukavemetini kontrol etmek için kullanılır.Bu test, anma kesit alanı 4 mm2'den büyük olan damarları olan esnek kablolara ve ikiden fazla eşmerkezli katmana yerleştirilmiş 18'den fazla damara sahip kablolara uygulanmaz.

Örnek test:Tamamlanmış esnek kablolar.Kablo Test Cihazları

parametreler:

Güç kaynağı	AC 220V/ 50HZ
Çekirdeklerin mevcut yüklenmesi	0-25A
Gerilim yüklemesi	0-400V
test hızı	0.33m/S
Test mesafesi	1000±20mm
Uygun çekirdekler	2-18Kablo Test Cihazları
Nominal kesit alanı	0,2~4 mm²
kasnak çapı	60,80,120,160,200mm (Müşteri isteğe bağlı: Standart donanımlı 3 adet)
kombine ağırlıklar	0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg
Arıza testi	Akım kesintisi, iletkenler arasında kısa devre, kasnak arasında test ve kısa devre.

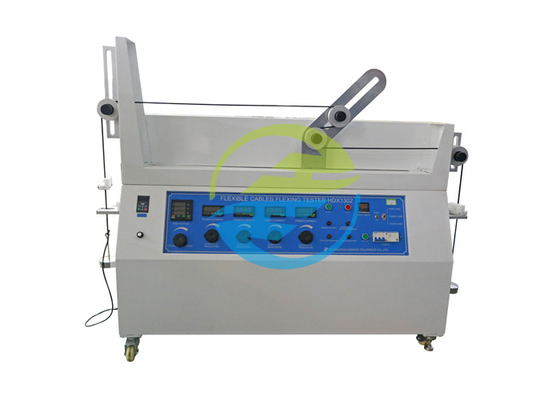

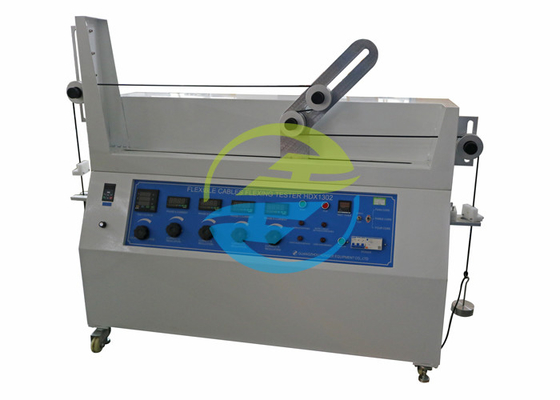

Referans için resim:
