Menşe yeri: | Çin |
Marka adı: | HongCe |
Sertifika: | calibration certificate(cost additional) |
Model numarası: | CT-5 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | Negotiatable |
Ambalaj bilgileri: | Karton kutu |
Teslim süresi: | 7 gün |
Ödeme koşulları: | T/T |
Yetenek temini: | 100 takım/ay |
Teslim süresi: | 7 gün | Brüt ağırlık: | 0,5 KG |
---|---|---|---|
OEM: | Evet | RS: | 1500Ω |
C2: | 0,0062μF | C3: | 0,0091μF |
R2: | 10000Ω | R3: | 20000Ω |
Vurgulamak: | OEM IEC Test Ekipmanı,Şekil 5 IEC Test Ekipmanı,Ölçüm Ağı IEC Test Ekipmanı |

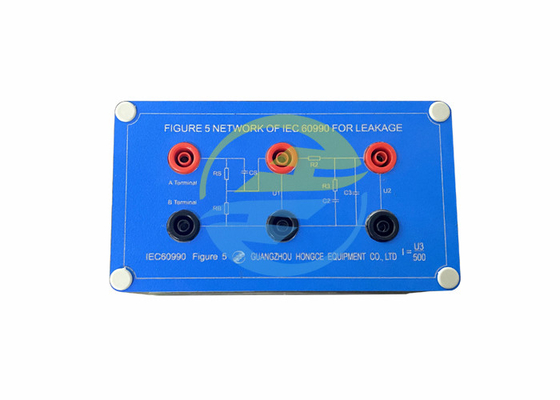

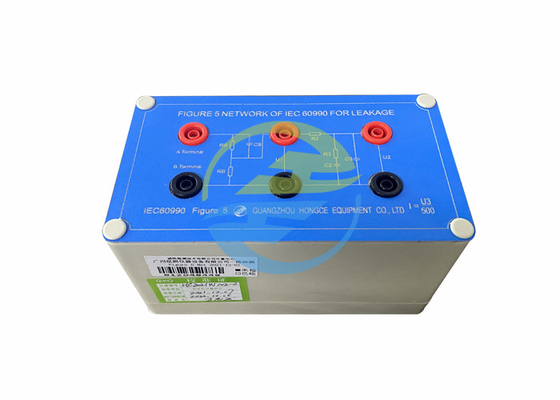

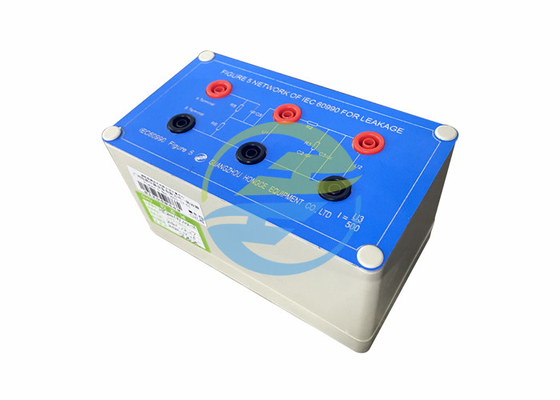

IEC60990 Şekil 5 Ölçüm Ağı, Letgo-hareketsizleştirme için Dokunmatik Akım Ağırlıklı
IEC 60990:2016, insan vücudundan akabilen sinüzoidal veya sinüzoidal olmayan dalga formunun dc veya ac akımı ve koruyucu bir iletkenden geçen akım için ölçüm yöntemlerini tanımlar.TOUCH CURRENT için önerilen ölçüm yöntemleri, bir insan vücudundan geçen akımın olası etkilerine dayanmaktadır.Bu standartta, insan vücudunun empedansını temsil eden ağlardan geçen akımın ölçümleri, DOKUNMATİK AKIM ölçümleri olarak adlandırılır.Bu ağlar mutlaka hayvanların vücutları için geçerli değildir.Spesifik sınır değerlerin belirtilmesi veya uygulanması bu standardın kapsamında değildir.IEC TS 60479 serisi, insan vücudundan geçen akımın sınır değerlerinin türetilebileceği etkileri hakkında bilgi sağlar.Bu standart, IEC 61140'a göre tüm EKİPMAN sınıfları için geçerlidir. Bu standarttaki ölçüm yöntemleri, 1 s'den daha kısa süreli, IEC 60601-1'de tanımlanan hasta akımları, ac'de DOKUNMATİK AKIMLAR için kullanılmaz. 15 Hz'nin altındaki frekanslar ve ELEKTRİK YANMASI limitleri için seçilenlerin üzerindeki akımlar.IEC Test Ekipmanı
Ürün Tanıtımı:
Bu test ağı, IEC60990 dokunma akımının ölçüm ağı gereksinimlerine ve koruyucu iletken akımının ölçüm yöntemine uygundur, (şekil 5-ölçme ağı, dokunma akımı bırakma ağırlıklı. Bu ağ, kullanımı rahat ve kullanımı kolaydır ve Güç kaynağı anahtarı, önceki makinenin güç kaynağı kapasitesinin eksikliklerini çözebilen ve daha güçlü ürünleri test edebilen ayrı olarak yapılır.IEC Test Ekipmanı
Parametre:
İsim | Değer |
rS | 1500Ω |
rB | 500Ω |
CS | 0,22μF |
r2 | 10000Ω |
r3 | 20000Ω |
C2 | 0,0062μF |
C3 | 0,0091μF |
Hazırlık:
Test etmeden önce aletleri aşağıdaki gibi hazırlamanız gerekir:IEC Test Ekipmanı
osiloskop x1
Gerilim probu x1'in bir veya on katı
Güç kaynağı x1 (gerekli voltaj veya frekansa ayarlanabilen veya değiştirilebilen test voltajı veya frekansı)
