Ф0.9mm IEC60695-11-5 IEC Test Cihazları İğne Alev Test Cihazı

IEC60695-11-5 İğne Alev Test Cihazı

Ürün bilgileri :

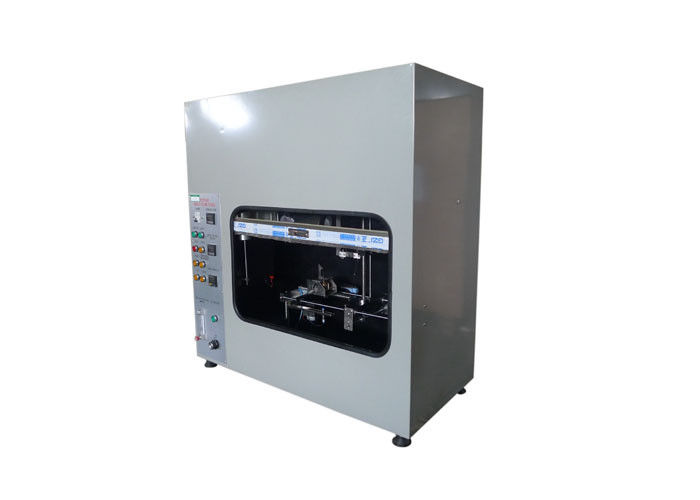

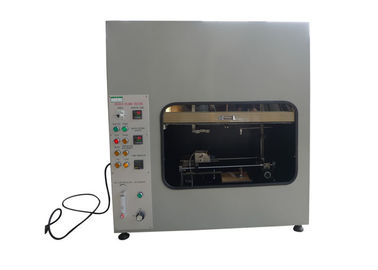

İğneli Alev Test Cihazı, 45 ° 'lik melekle eğilen ve bütan gazı ile donatılan bir Ф0.9mm iğne şeklinde brülörden oluşur. Cihazın içinde arıza durumundan kaynaklanan alev olduğunda ekipmanın yangın tehlikesi, numunenin tutuşabileceği veya yanma süresi ve uzunluğu ile değerlendirilebilir. Bu test cihazı IEC60695-11-5, IEC60335-1 standart gereksinimine uygundur.

İğne Alev Test Cihazı, aydınlatma ekipmanları, alçak gerilim aparatları, ev aletleri, elektrikli aleti, elektrikli makine, elektrikli alet, elektronik alet, elektroteknik alet, elektrik konnektörü, elektrik ve elektronik, araştırma, üretim ve kalite test departmanı için uygundur. ekipman ve diğer bileşenler. Ayrıca, yalıtım malzemesi, mühendislik plastikleri veya diğer katı yanmalı malzeme endüstrisi için de uygundur.

Model özellikleri ve teknik parametreler (Dokunmatik ekran NF-2 için isteğe bağlı):

İçerir:

Beyaz Çam Test Kurulu ve Doku Kağıt Beş Levha
Bir alev yükseklik göstergesi
Sarf:
Beyaz Çam Test Kurulu ve Doku Kağıdı
Termokupl Tip K ve Bakır Blok

Kapsam:

IEC 60695'in bu bölümü, yangın tehlikesi simülasyon tekniği ile değerlendirmek için, arıza koşullarından kaynaklanabilecek küçük bir alevin etkisini simüle etmek için bir iğne-alev testini belirtir.

Elektroteknik ekipmana, alt gruplarına ve bileşenlerine ve katı elektrik yalıtım malzemelerine veya diğer yanıcı malzemelere uygulanabilir.

Teknik bir komitenin sorumluluklarından biri, uygulanabilir olduğunda, yayınlarının hazırlanmasında temel güvenlik yayınlarını kullanmaktır.

Testin genel tanımı:

Test, sönmüş koşullar altında, test alevinin parçaların ateşlenmesine neden olmadığını veya test alevi ile tutuşan yanıcı bir parçanın, alevler tarafından ateş yayılmadan sınırlı bir yanma veya sınırlı bir yanma süresine sahip olduğunu belirlemek için gerçekleştirilir. veya test numunesinden düşen yanma veya parlayan parçacıklar.

Bu test, diğer tutuşan bileşenlerden kaynaklanabilecek gibi küçük bir alevin test örneği üzerindeki etkilerini belirler ve ilgili ürün spesifikasyonu, alev uygulamasının süresini ve kabul kriterlerini belirtmelidir.

Test aparatının açıklaması

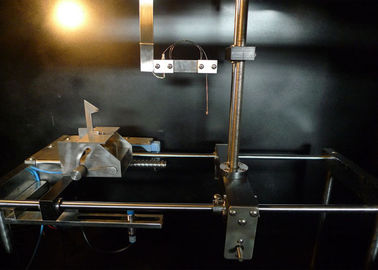

Brülör:

Test alevini üretecek brülör, en az 35 mm uzunluğunda, 0.5 mm ± 0.1 mm delik ve 0,9 mm'yi aşmayan bir dış çaptan oluşmalıdır.

Brülör, en az% 95'lik bir saflığa sahip bütan veya propan gazı ile beslenir. Brülör tüpüne hava verilmemelidir.

Alev:

Brülörün ekseni dikey konumda iken, gaz kaynağı, koyu bir arka plana karşı bastırılmış ışıkta bakıldığında alevin uzunluğu 12 mm ± 1 mm olacak şekilde ayarlanır (bkz. Şekil 1a). Alev, Ek A'da detaylandırılan aparat ve prosedür kullanılarak onaylanmalıdır. Sıcaklığın 100 ℃ ± 5 ℃ ila 700 ℃ ± 3 increase arasında artacağı test süresi 23,5 ± ± 1,0 ℃ olacaktır.
