0-100N IEC60320-1 Tester çoğaltıcı Yanal Testi Makinesi Çekme Anahtarı

0-100N IEC60320-1 Tester çoğaltıcı Yanal Testi Makinesi Çekme Anahtarı

Marka Adı: HongCe
Model Numarası: CF-2
Moq: 1 Set
fiyat: Negotiatable
Ödeme Şartları: T/t, Western Union
Tedarik Yeteneği: 15 aylık ayarla
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Standart:
IEC60320-1 rakam 19
Esnek kablo bükme yüksekliği:
Ayarlanabilir 40 ± 2 mm.
Çekme aralığı:
0-100N
Kalibrasyon sertifikası:
CNAS logolu
Ambalaj bilgileri:
Kontrplak
Vurgulamak:

mekanik anahtar cihazı

,

switch life tester

Ürün Açıklaması

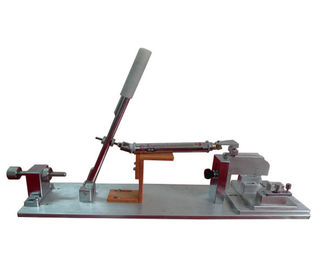

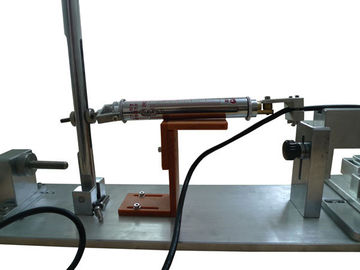

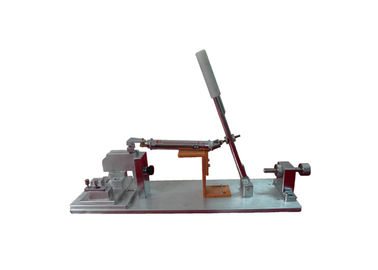

Çoğaltıcı Yanal Çekme Test Cihazı

Ürün Bilgisi:

Bu cihaz, tasarım için IEC60320-1, şekil 19 standart gereksinimine uygundur. Çekme cihazının girişinin zorlu koşullar altında çekilmesi için kullanılır, bu nedenle konektörün mekanik gücünü test etmek için kullanılır.

Teknik parametreler:

1, Esnek kablo bükme yüksekliği: 40 ± 2 mm, ayarlanabilir.

2, Çekme aralığı: 0-100N.

3, Çekme yolu: Manuel işlem, bir yönde 50 kez ve ardından ters yönde 50 kez.

4, İletken Seçimi ve ilgili test yanal çeker değer tablosu

Tablo 7 - Uygulanan yanal çekiş değerleri

Bağlayıcı anma akımı

bir

Çek

N-

2.5

6

6

35

10

35

16

50

Yöntemi kullanarak:

1. Takmak ve sıkmak için konektörün gerekli testine göre ilgili aparat giriş soketini seçiniz.

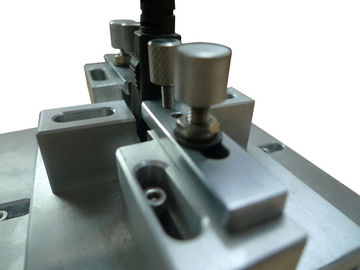

2. Konektörü cihazın giriş soketine takın, diğer özel konektörler için ayar bloğunu uygun şekilde ayarlayabilirsiniz.

3. Yay balansı ile konektörün yumuşak kablosunu kilitlemek için bakalit destek bloğu üzerinde düz durun.

4. Konektörü istenen test kuvvetine çekmek için, konum ayarlanabilir.

5. Normal test, 50 kez çekildikten sonra, konektörü ve cihaz giriş soketini 180 ° döndürün ve ardından 50 kez çekin. Yay dengesi ucunu serbest bırakmaya, ardından karşılık gelen dönüşe gerek yoktur.

Testten sonra, konektöre göre takip testinin girilip girilmeyeceği hasara uğrar.

Not:

1. Terminalin klemplendiğinden emin olun ve test yaparken emniyete dikkat edin;

2. Yay ölçeği kullanılmadığında, gevşek durumda tutulmalıdır;

3. Cihaz kuru tutulmalı, toz geçirmez olmalı, test tamamlandıktan sonra ekipmanın bakımına dikkat edilmelidir.
