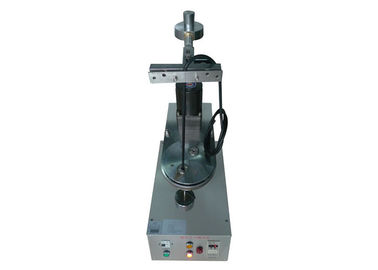

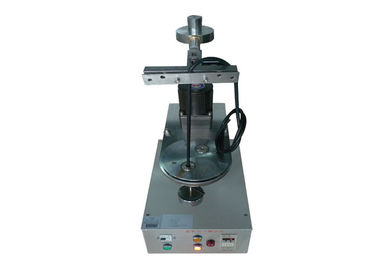

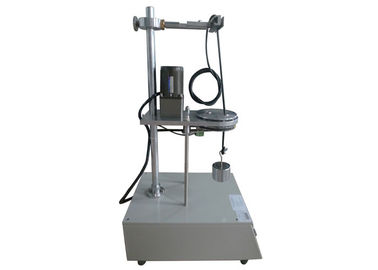

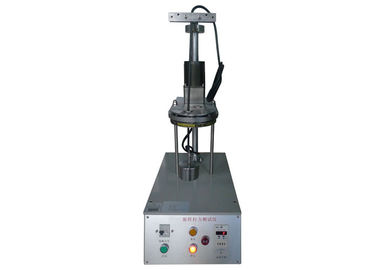

IEC60884-1 Şekil 11 Sıkıştırma Cihazı Laboratuar Test Cihazı Çekme Suyu Dayanımı Test Cihazı

Marka Adı:	HongCe
Model Numarası:	HC9903
Moq:	1 Set
fiyat:	Negotiatable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	15 aylık ayarla

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)

Sayma sayısı aralığı:

1 ~ 9999 (150 kez (15 dk) varsayılan olarak

Test Oranı:

(10 ± 2) dev / dak

Ağırlık:

300g / 400g / 700g / 900g / 1400 gr / 2000g * 1

Dönme çapı:

75mm

Ambalaj bilgileri:

Kontrplak

Vurgulamak:

kopma mukavemeti test etme donanımları

lab testing equipment

Ürün Açıklaması

Çekme Testi Sıkma Cihazı, IEC60884-1 Şekil 11 Sıkma Cihazı Lab Test Cihazı

Uygulama :

Vidalı klemensli terminaller, iletken (ler) in iletken (ler) e zarar vermeden kelepçelenmelerini sağlayacak şekilde tasarlanmalı ve üretilmelidir.

Cihaz hasarı kontrol etmektir. Terminal test cihazına test cihazına yerleştirilir ve standart olarak en küçük ve en büyük nominal kesit alanı olan sıkıştırma vidası (standart olarak) ile sert, katı, sarmal ve / veya esnek iletken (ler) ile donatılır. s) veya standartlara göre torkla sıkılan somun (lar).

Test iletkeninin uzunluğu standart olarak belirtilen yükseklikten (H) 75 mm daha uzun olmalıdır.
İletkenin ucu, standart olarak verildiği gibi, ekipmanın altındaki bir yükseklikte (H) konumlandırılmış bir plakada uygun bir burçtan geçirilir. Burç, yatay bir düzlemde, merkez çizgisi, yatay düzlemde sıkma ünitesinin merkezi ile eş merkezli, 75 mm çapında bir çember tarif edecek şekilde konumlandırılmıştır; merdane daha sonra (10 ± 2) r / dak hızında döndürülür.

Sıkıştırma ünitesinin ağzı ile burcun üst yüzeyi arasındaki mesafe standart olarak belirtilen yüksekliğin ± 15 mm içinde olmalıdır. Burç, yalıtılmış iletkenin bağlanmasını, bükülmesini veya dönmesini önlemek için yağlanabilir.
Standartta belirtilen bir kütle iletkenin ucundan askıya alınır. Testin süresi yaklaşık 15 dakikadır. Test sırasında, iletken ne kelepçeleme ünitesinden dışarı kaymalı ne de sıkıştırma ünitesinin yakınında kırılmalı, ayrıca iletken daha fazla kullanım için uygun olmayacak şekilde hasar görmemelidir.

Teknik parametreler:

Güç Kaynağı: 220V 50Hz veya 115V 60Hz
Sayma numarası aralığı: 1 ~ 9999 (150 kez (15 dk) varsayılan olarak.
Test hızı: (10 ± 2) r / dak
Ağırlık: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (özelleştirilebilir)
Jyration çapı: 75mm
Burç deliği çapı (mm): 6.5,9.5,13,14,5 (özelleştirilebilir)
Yükseklik (H) (mm): 260,280,300,320 mm
Standart ile uyumludur: IEC60884Figure11, VDE0620, IEC60947.1 Şekil 1

model	HC9903	HC9903A	HC9903B (2 istasyon)
Test oranı	10 ± 2 RPM	10 ± 2 RPM	9 ± 1 RPM
Jyration çapı	75mm	75mm	76mm
Test süreleri	0 ~ 9999	0 ~ 9999	0 ~ 9999
Ağırlıklar	0.3, 0.4, 0.7, 0.9, 1.4, 2 kg	0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 kg.	0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 11.4, 13.6, 18.2, 22.7, 27.2, 36.3, 45.4 kg.
Test yüksekliği	260, 280, 300, 320 mm	250 ° 500mm	250 ° 500mm
Halka delik çapı	6.5, 9.5, 13, 14.5 mm	6.5 ~ 28.6 mm, 12 adet	6.5 ~ 28.6 mm, 12 adet
Standartlar	GB2099.1, GB16915.1	GB13140.3	UL486A-B, UL498

Nominal kesitsel iletken alan (mm²)	Burç deliği çapı (mm)	Yükseklik (mm)	Iletken için kütle (kg)
0.5	6.5	260	0.3
0.75	6.5	260	0.4
1.0	6.5	260	0.4
1.5	6.5	260	0.4
2.5	9.5	280	0.7
4.0	9.5	280	0.9
6	9.5	280	1.4
10.0	9.5	280	2.0
16.0	13.0	300	2.9
25,0	13.0	300	4.5
35	14.5	320	6.8
1, yükseklik: ± 15mm. 2, burç deliği çapı yeterince büyük değilse, büyük olanı seçebilirsiniz.
