Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| istasyon: | Tek istasyon / Üç istasyon | Ağırlığı (g) etkisi çekiç: | 1000 ± 2 ve 100 ± 1 |
|---|---|---|---|
| Darbe yüksekliği (mm): | 100 | Standart: | IEC60884-1 24.4 Şekil 27 IEC60884-1 30.4 Şekil 42 |
| Vurgulamak: | kopma mukavemeti test etme donanımları,gerilme test etme donanımları |
||

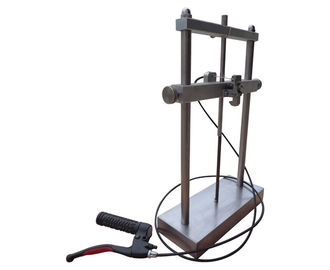

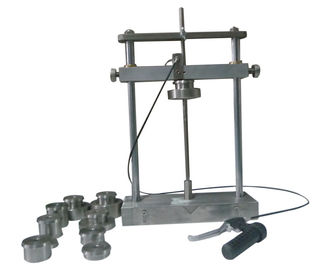

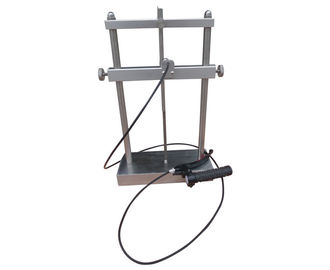

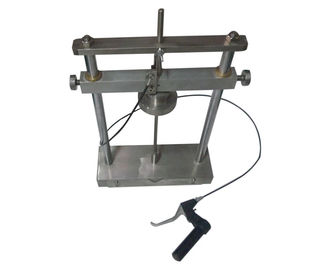

IEC 60884-1 2013 Madde 24.4 Düşük Sıcaklık Çekme Mukavemeti Test Cihazı
Ürün Bilgisi:
Düşük sıcaklıkta darbe testi için HT Aparatı, IEC60884 şekil 27 ve şekil 42'nin standardını teyit eder. Birincisi, telin darbe testi için uygun iken, ikincisi fiş, soket, anahtar, tel ve elektrik kanalı.
Standart: IEC 60884-1 2013 maddesi 24.4, 30.4, şekil 27 ve 42, IEC60811-1-4, VDE0620 ve benzeri
Uygulama: Bu cihaz, elektrik aksesuarlarının, ayrıca kabloların ve kabloların düşük sıcaklıklarındaki darbe direncini kontrol etmek için kullanılır.
Test örneği: Elektrik aksesuarları, yüzey tipi montaj kutuları, vida rakorları, kapaklar, kablolar ve kablolar vb.
Özelliği: bu cihaz düşük sıcaklık odası ile kullanılmalıdır, cihaz yaklaşık 40mm kalınlığında sünger lastik pedi üzerine yerleştirilmeli ve test sırasında ve sırasında düşük sıcaklık odasına konulmalıdır.
Teknik parametreler:
| model | Darbe test aparatı H926 | Darbe test aparatı H926A |
| istasyon | Tek istasyon | Üç istasyon |
| Darbe çekici ağırlığı (g) | 1000 ± 2 ve 100 ± 1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (Tablo 1 ve 2'ye bakınız) |
| Darbe yüksekliği (mm) | 100 | 100 |
| Çelik ara parça | Φ20, alt ucu yuvarlak R300, 100g | Φ20, alt ucu yuvarlak R300, 100g |
| Standart | IEC60884-1 24.4 Şekil 27 IEC60884-1 30.4 Şekil 42 | IEC60811-1-4 |
| Operasyon | Manuel, mekanik yayın | Manuel, mekanik yayın |
Tablo 1 Sabit montaj için güç kabloları için, numunelerin test edilmesinde kullanılan çekiç kütlesi aşağıdaki tabloda belirtildiği gibi olacaktır:
| Toplam çap (mm) | Çekiç kütlesi (g) | |
| yukarıdaki | Kadar ve dahil | |
| - | 4.0 | 100 |
| 4.0 | 6 | 200 |
| 6 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
Tablo 2 Esnek kablolar ve kablolar ve telekomünikasyon kabloları için, numuneyi test etmek için çekiç kütlesi aşağıdaki gibi olacaktır:
| Toplam çap (mm) | Çekiç kütlesi (g) | |
| yukarıdaki | Kadar ve dahil | |
| Düz kablolar için | 100 | |
| - | 6 | 100 |
| 6 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25,0 | 400 |
| 25,0 | 35.0 | 500 |
| 35.0 | - | 600 |
