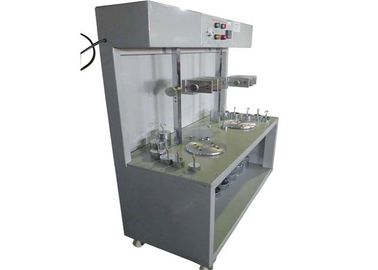

Tel Hasarı Derecesini Kontrol Etme, Sıkma Vida Terminali Testi için Test Aparatı
Ürüne Genel Bakış:
Bu test makinesi ayrıca IEC60669, IEC60884 ve benzeri gibi birçok standardı onaylayan tel hasar derecesini kontrol etmek için test aparatı olarak da adlandırılır. Bu uygunluk, sıkma vidası terminalinin tasarımının ve yapısının tele aşırı zarar vermeme gerekliliği ile uyuşup uyuşmadığının değerlendirilmesi için kullanılır. Ayrıca, sıkma vidası terminalinin normal kullanım sırasında stresi taşıyabildiğini kontrol etmek için de kullanılır.
Test süreleri testten önce önceden ayarlanabilir ve test sürelerine ulaşıldığında uyumluluk otomatik olarak durur.

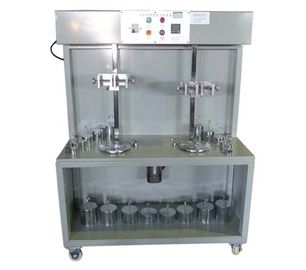

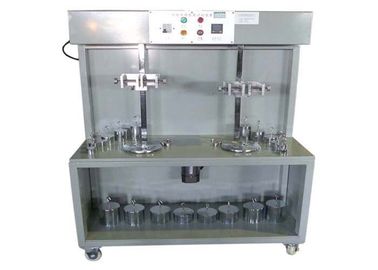

CL-1 ve CL-3 arasındaki ana fark CL-3'ün iki istasyona sahip olmasıdır. Ayrıca, çekme ağırlığı ile donatılmıştır. Aynı veya farklı olmalarına rağmen iki tel aynı zamanda test edilebilir.
Teknik parametreler:
Güç Kaynağı: AC220V 50Hz veya 115V 60Hz
Çalışma istasyonu sayısı: 2.
Sayma numarası aralığı: 0 ~ 9999 (150 kere (15 dk) varsayılan olarak.
Test hızı: (10 ± 2) r / dak

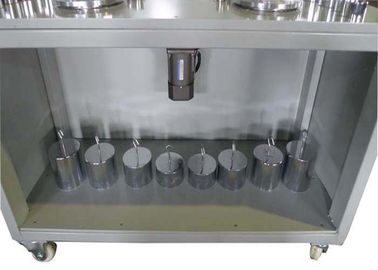

Dönen ağırlık: 0.3, 04, 0.7, 0.9, 1.4, 2.0kg * 2.
Ağırlık çekerek: 30,40,50,60N * 2
Yüksük Deliği Çapı: 6.4,6.5,9.5,12.7,13,14.3,14.5,15.9,19.1,22.2,25.4,28.6mm
Jyration çapı: 75mm
Yükseklik (H) (mm): 260,280,300,320 mm
Boyutu: 1000mmX400mmX1300mm
Tel kesiti (mm²) | Yüksük Deliği çapı (mm) | Yükseklik (mm) | Nesnenin ağırlığı (kg) |
0.5 | 6.5 | 260 | 0.3 |
0.75 | 6.5 | 260 | 0.4 |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25,0 | 13.0 | 300 | 4.5 |
35 | 14.5 | 320 | 6.8 |
1, yükseklik: ± 15mm. 2, Yüksük Deliği çapı yeterince büyük değilse, büyük olanı seçebilirsiniz. |
Tel kesiti (mm²) | 0,5 ~ 1 | 0.75 ~ 1.5 | 1.5 -2.5 | 2.5 ~ 4 | 4 ~ 6 | 6 ~ 10 | 10 ~ 16 | 16 ~ 25 |
Çekme kuvveti (N) | 30 | 40 | 50 | 50 | 60 | 80 | 90 | 100 |
