| Menşe yeri: | ÇİN |
| Marka adı: | HongCe |
| Sertifika: | Third part calibration certificate(cost additional) |
| Model numarası: | HDX1307 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiatable |
| Ambalaj bilgileri: | kontrplak |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 20 takım |
| İsim: | Soğuk Bükme Test Aparatı | Standart: | IEC60811-1-4 madde 8.1 ve 8.2 |
|---|---|---|---|
| Garanti: | 1 yıl | İSTASYONLAR: | 2 |
| Mandrel: | 13 adet | numunenin dış çapı: | 2.5mm ～12.5mm |
| Başvuru: | Düşük sıcaklıkta eğilme testi | çalışma yöntemi: | Manuel |
| Vurgulamak: | Manuel Çalıştırma Soğuk Bükme Test Aparatı,Kablo Bükme Test Aparatı |
||
Manuel Çalıştırma Soğuk Bükme Test Aparatı Kablolar İçin Dış Çap 12,5 mm'den Küçük
8.1 Yalıtımlar için düşük sıcaklıkta eğilme testi
8.1.1 Genel
Bu test, genel olarak, 12,5 mm'ye kadar (dahil) bir dış çapa sahip dairesel kesitli göbekler ve dambıl hazırlamanın mümkün olmadığı durumlarda sektör şeklindeki göbekler için tasarlanmıştır.Kablo Test Cihazları
Standart kablo tipi için gerekliyse, test daha büyük damarlar üzerinde yapılmalıdır.Aksi takdirde, daha büyük damarların yalıtımı, Alt-Madde 8.3'te açıklanan uzama testine tabi tutulacaktır.
8.1.2 Numune alma ve test parçalarının hazırlanması
Test edilecek her bir çekirdek, uygun uzunlukta iki numune ile temsil edilecektir.Kaplamalar çıkarıldıktan sonra, varsa, numuneler deney parçası olarak kullanılacaktır.Kablo Test Cihazları
8.1.3 Cihaz
Bu test için önerilen aparat, açıklamalarla birlikte Şekil 1, sayfa 20'de gösterilmektedir.Esas olarak bir döner mandrel ve test parçaları için kılavuz cihazlardan oluşur.Kablo Test Cihazları
Şekil l'de gösterilene büyük ölçüde eşdeğer olan diğer tek mandrelli aparat da kullanılabilir.
Cihaz, deneyden önce ve deney sırasında uygun bir düşük sıcaklıklı dolapta tutulmalıdır.
Standart:IEC60811-1-4 madde 8.1 ve 8.2, elektrik ve optik kabloların yalıtım ve kılıf malzemeleri için ortak test yöntemleri - bölüm 1-4: Genel uygulama yöntemleri - Düşük sıcaklıkta test.
Başvuru:Bu test genel olarak toplam çapı 12,5 mm'ye (dahil) kadar olan kablolar veya ana eksen boyutu 20 mm'ye (dahil) kadar olan düz kablolar için tasarlanmıştır.Kablo Test Cihazları
Örnek test:Toplam çapı 12,5 mm'ye kadar olan kablolar veya ana eksen boyutu 20 mm'ye kadar olan düz kablolar için.
Özellik:Paslanmaz çelikten yapılmış, 2 istasyon, düşük sıcaklık odasının dışına bağlanabilen uzatılmış kol ile donatılmıştır.
parametreler:
İstasyon:2
Numunelerin çapı:Φ2.5mm ～12.5mmKablo Test Cihazları
Dönüş sayısı: 2 ila 10 dönüş ve dönüş sayısı aşağıdaki tabloda belirtildiği gibi olacaktır:
| Test parçasının toplam çapı (d) (mm) | dönüş sayısı |
| D≤2.5 | 10 |
| 2.5﹤d≤4.5 | 6 |
| 4.5﹤d≤6.5 | 4 |
| 6.5﹤d≤8.5 | 3 |
| 8,5﹤d | 2 |
Test koşulu: Mandrelin çapı, test parçasının çapının 4 ila 5 katı arasında olmalıdır.Mandrel ile standart donanım:Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37.5mm
Dönüş hızı: 5S/dönüş, manuel kontrolKablo Test Cihazları
Boru çapı: Ф3.5,Ф6,Ф10,Ф12,Ф16mm, her biri iki parça

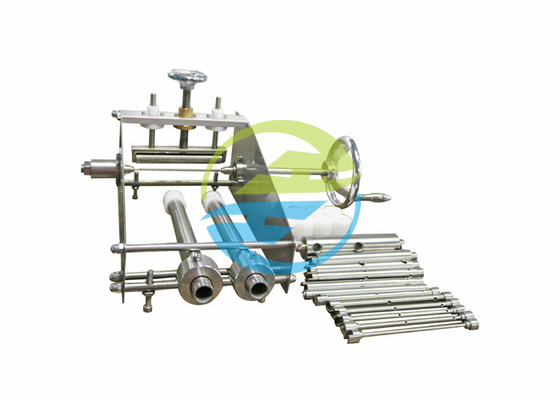

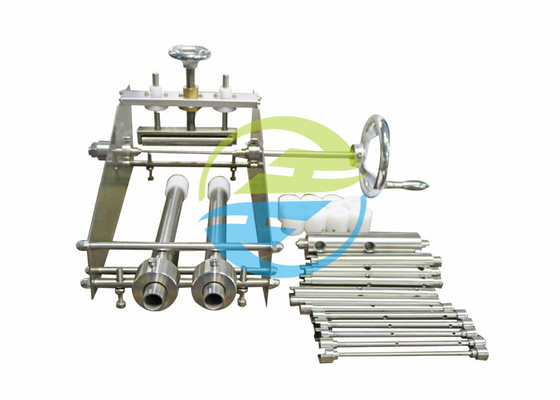

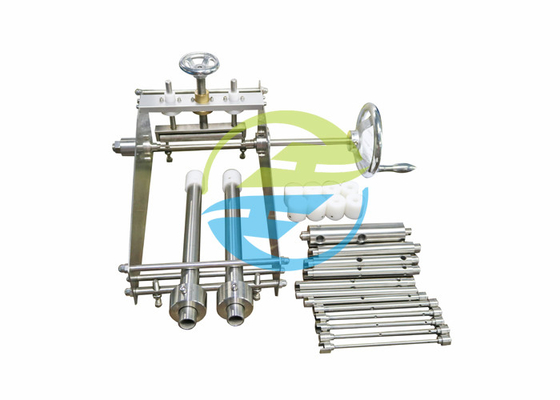

Referans için resim:
