IEC60884-1 Fiş Soket Test Cihazı Sıcaklık Yükselen Test Cihazı Test Gerilimi 12V'den Az

IEC60884-1 Fiş Soket Test Cihazı Sıcaklık Yükselen Test Cihazı Test Gerilimi 12V'den Az

Marka Adı: HongCe
Model Numarası: HC9910C
Moq: 1 Takım
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 10 takım / ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Third party calibration certificate(cost additional)
standart:
IEC60884-1
Çalışma İstasyonu:
6
test akımı:
0-125A
Test Voltajı:
<12V
Sıcaklık ölçüm ölçer:
0-150℃ dijital ekran
TEST OBJESİ:
bağlayıcı
Kontrol metodu:
PLC kontrolü
işletme yöntemi:
Dokunmatik ekran işlemi
Ambalaj bilgileri:
kontrplak
Vurgulamak:

IEC60884-1 Priz Test Cihazı

,

12V Priz Test Cihazı

Ürün Açıklaması

IEC60884-1 Priz Test Cihazı Sıcaklık Yükselen Test Cihazı 0-125A Test Akımı



Bu test için terminallerde sıcaklık artışı ölçülür.
Tapa, en az 20 mm kalınlığında, 500 mm genişliğinde ve 500 mm yüksekliğinde olacak bir düz ahşap levhanın merkezinde, hava akımı olmayan bir ortamda test edilecektir.
Fişler aşağıdaki gibi test edilir.
Termokupl ile birlikte fişin her bir gerilimli pimine ve varsa topraklama pimine Şekil 44'te belirtilen ölçülerde kenetleme üniteleri takılır.Ardından vida yaklaşık olarak pimin çıplak kısmının ortasına yerleştirilir ve 0,8 Nm torkla sıkılır.
Ardından Tablo 20'de belirtildiği gibi bir alternatif akım 1 saat süreyle geçirilir.
Yanal topraklama kontaklı ve esnek topraklama kontaklı fişler, bu standarda uygun ve seçilebilecek ortalamaya yakın özelliklere sahip, ancak varsa minimum topraklama pimi boyutunda sabit bir priz kullanılarak test edilir.
Fiş prize takılır ve 1 saat boyunca Tablo 20'de belirtilen alternatif akım geçirilir.
NOT 4 Deney sırasında elektrik çarpmasını önlemek için yeterli önlemler alınmalıdır.
Üç veya daha fazla kutbu olan aksesuarlar için, deney sırasındaki akım, uygulanabiliyorsa, faz kontaklarından geçirilmelidir.Ayrıca varsa nötr kontağı ve bitişik faz kontağı ve varsa topraklama kontağı ve en yakın faz kontağı üzerinden akım geçirilerek ayrı testler yapılacaktır.Bu testin amacı için, topraklama kontakları, sayılarına bakılmaksızın tek kutup olarak kabul edilir.
Birden fazla priz olması durumunda test, her tip ve akım değerinden bir priz üzerinde gerçekleştirilir.
Sıcaklık, termokupllar vasıtasıyla belirlenir.
Termokuplların gösterdiği sıcaklık artışları 45 K'yi geçmemelidir.



Standart:IEC 60884-1 2013 madde 19, IEC 60998.1, VDE0620



Başvuru:Bu cihaz, elektrikli cihazların normal çalışması sırasında sıcaklık artışını test etmek için kullanılır.



Örnek test:Ev fişleri ve prizlerPriz Test Cihazı



Özellik:Harici tip, termokupl teli doğrudan numuneye bağlıdır.

PLC kontrol ve dokunmatik ekran çalışması, 6 noktanın sıcaklığını kaydedin ve dokunmatik ekranda görüntüleyin.Sıcaklık ayarlanan değere ulaştığında otomatik olarak duracaktır.Tarihsel veriler 15 gün boyunca saklanabilir ve USB üzerinden okunabilir.Priz Test Cihazı



parametreler:

Öğe HC9910C
Çalışma istasyonu 6
Test akımı 0-125A
test gerilimi <12V
zamanlayıcı 0-9999s ayarlanabilir, dijital ekran
Sıcaklık ölçüm ölçer 0-150℃ dijital ekran
Güç kaynağı 220V,50HZ
standart IEC 60998.1
Test nesnesi bağlayıcı

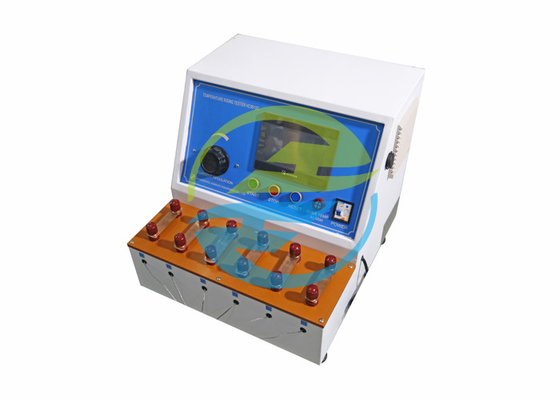

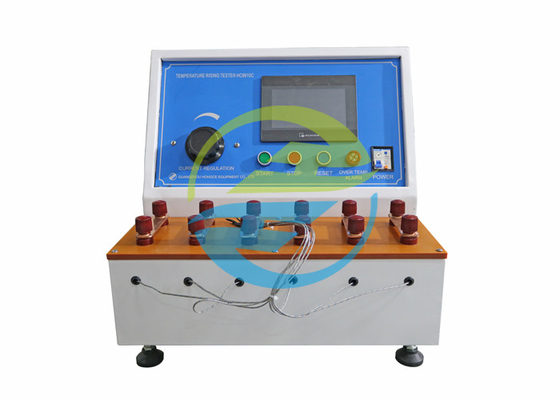

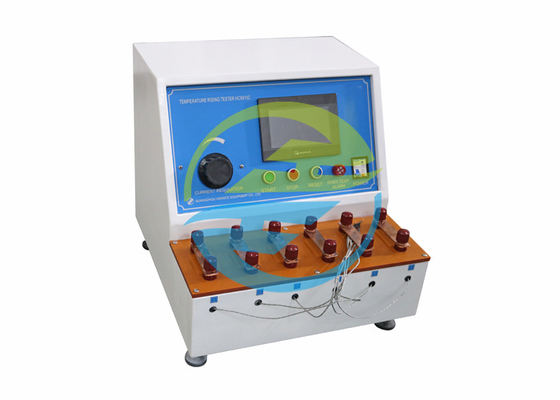

Referans için resim:

IEC60884-1 Fiş Soket Test Cihazı Sıcaklık Yükselen Test Cihazı Test Gerilimi 12V'den Az 0
