| Menşe yeri: | Çin |
| Marka adı: | HongCe |
| Sertifika: | Calibration Certificate(cost additional) |
| Model numarası: | HCVT01 |
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | kontrplak |
| Teslim süresi: | 40 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1 Takım |
| Ürün Adı: | elektrodinamik titreşim test sistemi | test edilmiş ürün: | Akü |
|---|---|---|---|
| Frekans aralığı: | 1~3000Hz | Maksimum deplasman: | 76 mm |
| Nominal sinüzoidal kuvvet: | 3000kgf (30kN) | Dikey Tablo: | 1500mm×1500mm (özelleştirilebilir) |
| Yatay masa: | 1500mm×1500mm (özelleştirilebilir) | fan gücü: | 7.5 kw |
| Vurgulamak: | IEC 62133 Pil Deneme Ekipmanı,Elektrik titreşimli batarya test cihazı |
||

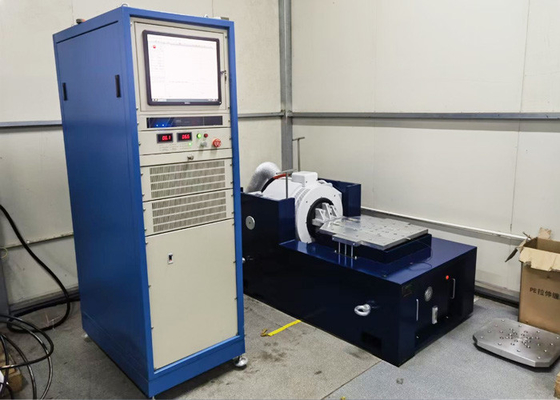

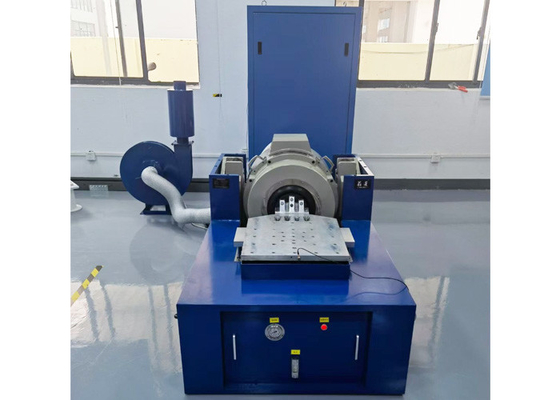

Elektrikli titreşim test sistemi IEC 62133 Pil test ekipmanları
Batarya test ekipmanlarının uygulanması:
Taşıma sırasında bataryada meydana gelen titreşimler sızıntıya, yangına veya patlamaya neden olmamalıdır.Elektrodinamik titreşim test sistemi, bir pilin gerçek çalışma ortamını simüle eden bir hassas test ekipmanıdır..
Titreme test sistemi dört parçadan oluşur: titreme test tahtası, güç güçlendirici, denetleyici ve soğutma fanı.
Standart Batarya testi ekipmanları:
IEC 62133-1 Alkali veya diğer asit olmayan elektrolitler içeren ikincil hücreler ve piller - Taşınabilir mühürlü ikincil hücreler ve bunlardan yapılan piller için güvenlik gereksinimleri,taşınabilir uygulamalarda kullanılmak üzere - 1. bölümNikel sistemleri 7. madde.2.2;
UN38.3 T3: titreşim
Batarya test cihazının parametresi:
| Elektrik titreşim test tahtası | |
| Sinezoidal kuvvet (peak) | 3000kgf (30kN) |
| İsimlendirilmiş rastgele kuvvet (artı) | 3000kgf (30kN) |
| Nitelikli çarpma gücü (artı) | 6000kgf (60kN) |
| Frekans aralığı | 1 ‰ 3000 Hz |
| Maksimum yer değiştirme (p-p) | 76 mm |
| Maksimum Hızlanma | 980m/s2(100g) |
| Maksimum yük | 500 kg |
| Masa çapı | F320mm |
| Hareketli parçaların eşdeğer kütlesi | 30kg |
| Masa vidaları | 12×M12 |
| Boyut L × W × H | 1940×1640×1100 mm |
| Ağırlık | Yaklaşık 3100kg |
| Güç Güçlendirici | |
| Güçlendirici çıkışı | 35KVA |
| Çıkış Voltajı | 120Vrms |
| Sinyal gürültü oranı | > 65dB |
| Güç Güçlendirici Verimlilik | >95% |
| Sistem Koruması | Sıcaklık koruması, aşırı hareket koruması, aşırı gerilim koruması, aşırı akım koruması, düşük gerilim koruması, dış koruma, mantıksal arıza koruması |
| Boyutları | 580×1020×1800 mm |
| Ağırlık | 600 kg |

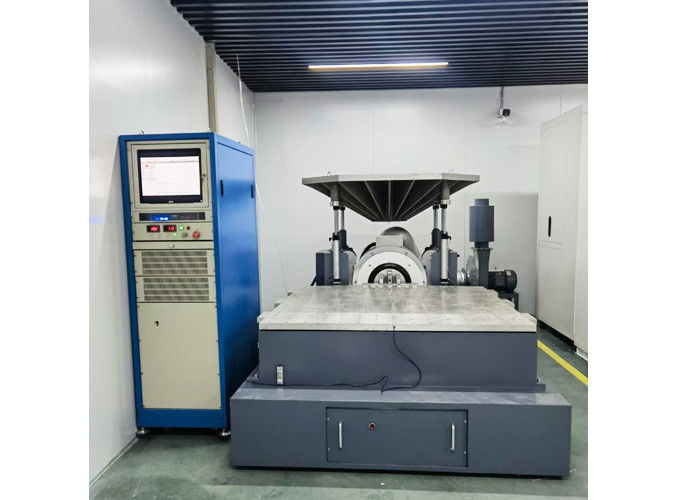

| Dikey uzatma tablosu | |
| Tablo Boyutu | 1500 mm×1500 mm |
| Masa Ağırlığı | 350 kg |
| En yüksek sıklık | 200Hz |
| Malzeme | Alüminyum alaşımı |
| Yatay kaydırma masası | |
| Tablo Boyutu | 1500 mm×1500 mm |
| Masa Ağırlığı | 350 kg |
| En yüksek sıklık | 200Hz |
| Malzeme | Alüminyum alaşımı |
| Titreşme denetleyici | |
|
Görevleri Windows 7 işletim sistemine dayalı |
Temel fonksiyonlar: Sine, Random, Random+Sine, Random+Random, Tipik Şok, Rezonans Arama ve Dwell, Geçici Şok, Şok Reaksiyonu Spektrumu. 2 giriş kanalı, 1 çıkış kanalı, 1 COLA çıkışı, çevresel test odası bağlantı arayüzü fonksiyonu (dijital I / O arayüzü) ile ayrılmıştır |
| Fan | |
| Fan Gücü | 7.5KW |
| Hava hacmi | 0.52M3/s |
| Rüzgar Basıncı | 5.8Kpa |
| Boyutları | 1100*800*1400mm |
| Kanal uzunluğu | 4m |
| Ağırlık | 140 kg |
| Hızlandırıcı | |
| Frekans aralığı | 0.3-8000Hz ± 10% |
| Ölçme aralığı | 2000 g |
| Çarpışma Direnci | 2500 g |
| Hat uzunluğu | 5m |
| Çalışma sıcaklığı | -40-150°C |
| Ağırlık | 35 gram |
| Kurulum Yöntemi | M5 |
