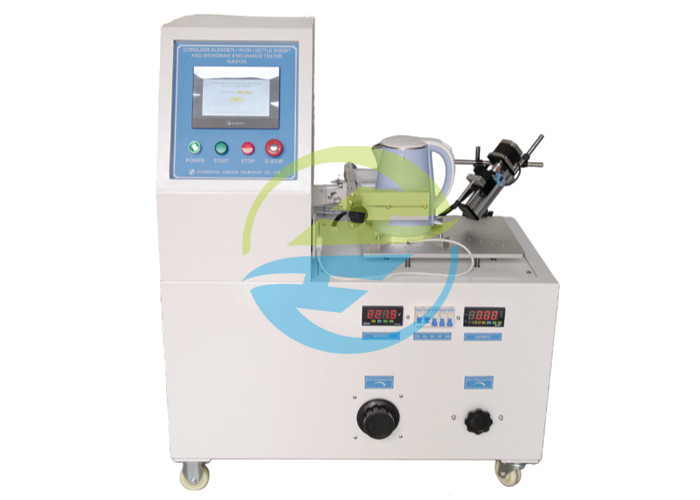

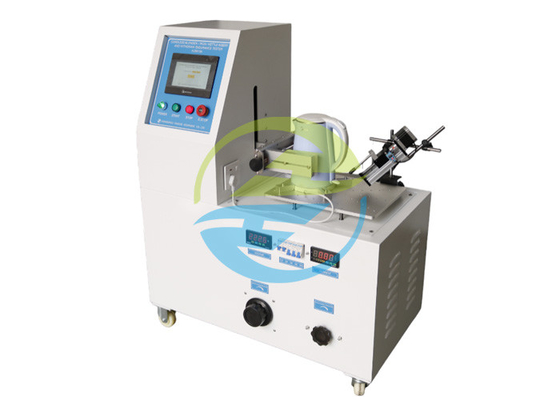

Tek istasyon Ev Aygıtları Test Ekipmanı 15A çıkış akımı ile kazan çekilmiş test

Ev Aletleri Test Ekipmanları Elektrikli Sürahi Geri Çekme Testi 15A Çıkış Akımı ile

Ev Aletleri Test Ekipmanları Standardı:

IEC 60335-2-15 Ev ve benzeri elektrikli cihazlar – Güvenlik – Bölüm 2-15: Sıvı ısıtma cihazları için özel gereksinimler madde 22.103;

IEC 60335-2-14 Ev ve benzeri elektrikli cihazlar – Güvenlik – Bölüm 2-14: Mutfak makineleri için özel gereksinimler madde 22.103;

IEC 60335-2-3 Ev ve benzeri elektrikli cihazlar – Güvenlik – Bölüm 2-3: Elektrikli ütüler için özel gereksinimler madde 22.105;

Ev Aletleri Test Ekipmanları Özelliği:

Kablosuz elektrikli sürahilerin cihaz kuplajı, normal kullanım sırasında oluşan gerilimlere dayanacak şekilde üretilmelidir.

Elektrikli sürahinin iki canlı pini birbirine bağlanır ve beslemeye seri olarak harici bir dirençli yük bağlanır. Harici yük, akımın nominal akımın 1,1 katı olmasını sağlayacak şekilde ayarlanır.

Elektrikli sürahi standına yerleştirilir ve dakikada yaklaşık 10 kez hızında 10.000 kez geri çekilir. Test, akım akışı olmadan 10.000 kez daha devam eder.

Bağlantı kontakları yüklü olarak açılıp kapanamıyorsa, test akım akışı olmadan gerçekleştirilir.

Elektrikli Sürahi Geri Çekme Test Ekipmanı Parametresi:

SSS

1. Bu "tek istasyonlu ev aleti test cihazının" temel amacı nedir ve hangi ürünleri test etmek için tasarlanmıştır?
Cevap: Bu tek istasyonlu ev aleti test cihazının (Model HJ0613A) temel amacı, elektrikli sürahiler için takma/çıkarma dayanıklılık testi yapmaktır. Özellikle, IEC 60335-2-15 standardının 22.103. Maddesi uyarınca, kablosuz elektrikli sürahilerin güç kuplajının normal kullanım sırasında tekrarlanan takma ve çıkarma gerilimine dayanma yeteneğini doğrular. Birincil test örnekleri kablosuz elektrikli sürahiler olsa da, cihaz kablosuz blenderlar ve kablosuz ütüler gibi benzer sıvı ısıtma veya mutfak cihazlarını test etmek için de uygundur. Cihaz, günlük kullanımda tekrarlanan takma ve çıkarma eylemlerini simüle ederek, cihazın güç bağlantı arayüzünün uzun vadeli güvenilirliğini etkili bir şekilde değerlendirir.

2. Cihaz 15A çıkış akımı kapasitesine sahiptir; bu parametre test sürecinde ne gibi bir rol oynamaktadır?
Cevap: Cihaz, 0-250V ve 0-15A çalışma kapasitesine sahip dahili bir yük sistemi içerir; 15A çıkış akımı kapasitesi önemli bir teknik özelliktir. Test sırasında bu parametre "yük taşıyan" takma/çıkarma testlerine olanak tanır. IEC 60335-2-15 gereksinimlerine göre, test, test akımının nominal akımın 1,1 katına ulaşmasını sağlamak için elektrikli sürahinin iki canlı pinini kısa devre yapmayı ve harici bir dirençli yükü seri olarak bağlamayı içerir. 15A akım kapasitesi, cihazın ana elektrikli sürahilerin nominal akım aralıklarını karşılayabilmesini sağlar, bu da güç açıkken gerçek operasyonu simüle ederken potansiyel sorunların (zayıf temas veya anormal ısınma gibi) tespit edilmesine olanak tanır. Ayrıca iletken akımı izleyerek örnek uyumluluğunu otomatik olarak belirler.

3. Bu cihazın "tek istasyon" tasarımı ne anlama gelir ve ana teknik özellikleri nelerdir?
Cevap: "Tek istasyon" tasarımı, test cihazının aynı anda yalnızca bir örneği barındırdığı ve test ettiği anlamına gelir. Bu tasarım, laboratuvar tabanlı tip testleri ve Ar-Ge doğrulama senaryoları için optimize edilmiştir ve bireysel örneklerin derinlemesine, kontrollü dayanıklılık analizini sağlar. Anahtar teknik özellikler şunlardır:

Takma/çıkarma hızı: 0-30 döngü/dakika (ayarlanabilir).

Takma/çıkarma stroku: 0-100 mm (dokunmatik ekran aracılığıyla ayarlanır). Test döngüleri: 0-999.999 (ayarlanabilir); standartlar tarafından gerektirilen 10.000 döngülük yüklü testi ve sonraki 10.000 döngülük boşta testini gerçekleştirebilir.

Kontrol yöntemi: Parametre ayarı, otomatik çalışma ve veri izleme için dokunmatik ekran arayüzüne sahip PLC tabanlı kontrol.

4. Bu ekipman hangi özel standartlara göre tasarlanmıştır? Bunun testler için önemi nedir?
Cevap: Ekipman, test sonuçlarının otoritesini, karşılaştırılabilirliğini ve uyumluluğunu sağlayan birden fazla IEC uluslararası güvenlik standardına sıkı sıkıya uygun olarak tasarlanmış ve üretilmiştir. Anahtar uygulanabilir standartlar şunlardır:

IEC 60335-2-15 (Sıvı ısıtma cihazları için özel gereksinimler), Madde 22.103: Kablosuz elektrikli sürahi kuplajlarının takma/çıkarma dayanıklılık testi için doğrudan temel.

IEC 60335-2-14 (Mutfak makineleri için özel gereksinimler), Madde 22.103: Kablosuz blenderlar gibi benzer cihazlar için geçerlidir.

IEC 60335-2-3 (Elektrikli ütüler için özel gereksinimler), Madde 22.105: Kablosuz elektrikli ütüler için benzer testler için geçerlidir.
Bu standartlara uyum, test yöntemlerinin, yük koşullarının ve geçme/kalma kriterlerinin ev aletleri için uluslararası kabul görmüş güvenlik sertifikası gereksinimleriyle (CB, CE ve CCC gibi) uyumlu olmasını sağlar, bu da ekipmanı hedef pazarlara girerken ürün uyumluluğunu sağlamak için hayati bir araç haline getirir.

5. Ekipman geçme/kalma durumunu nasıl belirler? Veri yönetimi uygun mudur?
Cevap: Ekipman, otomatik geçme/kalma değerlendirmesi ve veri yönetimi yapmak için entegre bir akıllı sistem kullanır:

Otomatik değerlendirme: Ekipman, örnek devresinin sürekliliğini gerçek zamanlı olarak izlemek için dahili bir akım algılama fonksiyonu kullanır. Takma/çıkarma döngüleri sırasında, açık devre veya zayıf temas meydana gelirse - akımda anormal bir kesintiye neden olursa - sistem otomatik olarak örneği başarısız olarak işaretler ve hata bilgilerini kaydeder.

Veri yönetimi: PLC akıllı kontrol ve dokunmatik ekran HMI kullanır, döngü sayımlarının (0-999.999) görüntülenmesini destekler. Tüm test parametreleri (hız, strok ve döngü sayısı gibi) ve operasyonel veriler ekrandan ayarlanabilir ve görüntülenebilir; belirli konfigürasyonlar USB gibi arayüzler aracılığıyla veri dışa aktarmayı destekler, test raporu oluşturmayı ve kalite izlenebilirliğini kolaylaştırır.
