Yüksek Hızlı ve Yüksek Güçlü Motor Test Benchi Motor Performansı Test Ekipmanı Tek İstasyon

Yüksek Hızlı ve Yüksek Güçlü Motor Test Tezgahı Motor Performans Test Ekipmanları Tek İstasyon

Motor test tezgahına giriş:

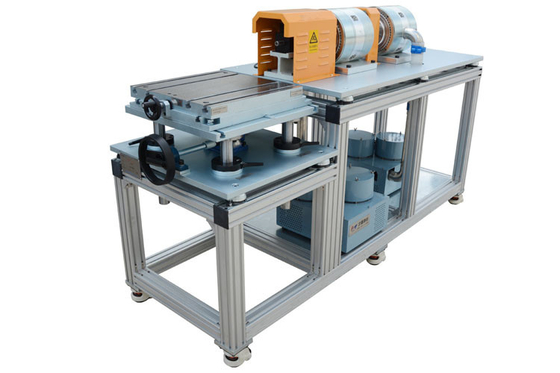

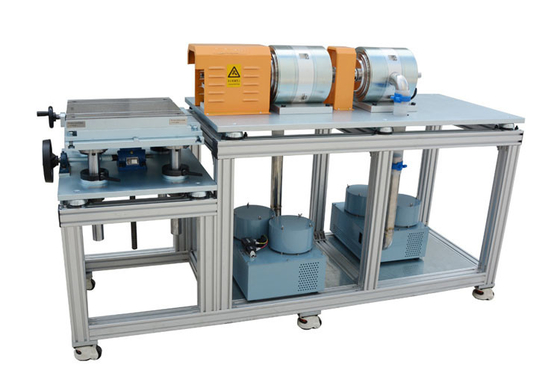

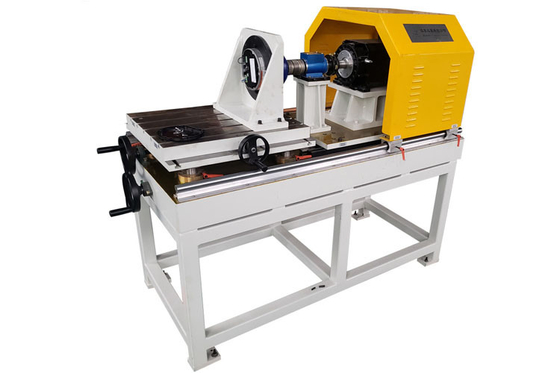

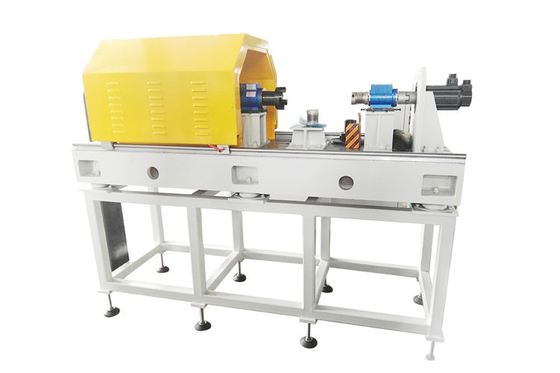

Yüksek hızlı ve yüksek güçlü motor test tezgahı (test sistemi), yeni enerji araç tahrik motorları, yüksek hızlı kompresör motorları ve yüksek hızlı manyetik levitasyon motorları gibi çeşitli yüksek hızlı motor uygulamalarında kullanılabilir. Kurulum platformu, test edilecek motora göre tasarlanabilir ve uç flanş kurulum yapısı veya taban kurulum yapısı seçilebilir.

Motor test tezgahı esas olarak motorun giriş voltajı, giriş akımı (AC/DC), giriş gücü, güç faktörü (AC); çıkış torku (nominal tork, kilitli tork, başlangıç torku, maksimum tork vb.), çıkış hızı, çıkış mekanik gücü; verimlilik; sıcaklık artışı, titreşim, gürültü ve benzeri test etmek için kullanılır. Tip testleri ve fabrika testleri gerçekleştirebilir, motorun kapsamlı performansını değerlendirebilir ve motorun Ar-Ge, üretim, bakım ve saha uygulamaları için doğru bir parametre temeli sağlayabilir. Motor kapsamlı performans test tezgahı, her türlü asenkron motor, senkron motor, kalıcı mıknatıslı motor, AC motor, DC motor, yeni enerji motoru ve benzeri test edebilir.

Ana parçalar motor test sisteminin:

Motor test tezgahı esas olarak Dinamometre, kontrol sistemi, elektriksel parametre ölçüm sistemi, mekanik yapı ve izleme yazılımını içerir.

Motor test tezgahının ana test öğeleri:

Kontrolcülü motorun güç ve tork karakteristik testi

Kontrolcülü motorun sıcaklık artışı testi

Kontrolcülü motorun kilitli rotor testi

Motor kontrolcüsü kontrol stratejisi geliştirme doğrulama testi

Kontrolcülü motorun maksimum hız testi

Kontrolcülü motorun frenleme rejeneratif enerji geri besleme testi

Motor harici karakteristik testi

Motor ve kontrolcü güç aktarma organları geliştirme ve eşleştirme optimizasyon testi

Motor ve kontrolcü güç aktarma organları performans testi ve kalibrasyon testi

Verimlilik haritası testi

Hızlandırılmış yanıt testi

Tork yanıt testi

Sabit durum döngüsel yükleme dayanıklılık testi

Motor test rigi parametreleri:

Şirket Profili:

Guangzhou HongCe Equipment Co., Ltd'nin üretim üssü, Guangzhou Güney Tren İstasyonu'na bitişik olan Foshan Sanshan Yeni Şehir'de yer almaktadır. Biz uzmanlaşmış alanımızda enerji verimliliği test ekipmanları, performans test ekipmanları, IP Test Ekipmanları, Ev Aletleri Test Ekipmanları, Yanıcılık Test Ekipmanları, Helyum Kaçak Test Ekipmanları, Kablo Test Ekipmanları, Pil Test Ekipmanları, ve eksiksiz laboratuvar ekipmanı yapılandırma çözümleri sunmaktayız ve TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, ve diğer tanınmış kuruluşlar dahil olmak üzere birçok yerli ve uluslararası metroloji ve sertifikasyon kuruluşları, laboratuvar departmanları ve araştırma ve geliştirme kurumları ile iyi müşteri ilişkileri kurduk.

Yüksek teknoloji ürünü bir kuruluş olarak, gelişmiş ekipman teknolojisine ve mükemmel ürün kalitesine dayanarak müşterilere yüksek kaliteli enstrümanlar ve çözümler sunmaya kararlıyız. Ürünlerimiz, müşterilerin ürünlerinin enerji verimliliğini ve performansını değerlendirmelerine ve iyileştirmelerine yardımcı olmayı amaçlayan ev aletleri için enerji verimliliği test sistemlerini ve performans test sistemlerini kapsamaktadır. Bu arada, müşterilerimizin çeşitlendirilmiş ihtiyaçlarını karşılamak için genel laboratuvar inşaat hizmetleri de sunuyoruz.

Teknolojik yenilik ve ürün iyileştirmeye adanmış profesyonel bir Ar-Ge ekibimiz var. Sürekli araştırma ve geliştirme yoluyla, pazar taleplerini karşılayan yeni ürünler sunmaya ve ürünlerimizin stabilitesini ve güvenilirliğini sağlamaya devam ediyoruz.

Guangzhou HongCe Equipment Co., Ltd her zaman "önce müşteri, önce kalite" ilkesine bağlı kalmış ve sürekli mükemmellik peşinde koşmuştur. Müşterilerimize rekabetçi pazarda başarılı olmalarına yardımcı olmak için yüksek kaliteli ürünler ve profesyonel hizmetler sunmaya kararlıyız.

Guangzhou HongCe Equipment Co., Ltd'ye gösterdiğiniz ilgi için teşekkür ederiz ve daha iyi bir gelecek geliştirmek ve yaratmak için sizinle uzun vadeli bir ortaklık kurmayı dört gözle bekliyoruz.

SSS

1. Bu "tek istasyonlu" yüksek hızlı, yüksek güçlü motor test tezgahının temel test yetenekleri nelerdir? Hangi güç ve dönüş hızı aralıklarını barındırabilir?
Cevap: Bu test tezgahı, yüksek hızlı, yüksek güçlü motorların performans doğrulaması için özel olarak tasarlanmıştır. Sektördeki benzer ekipmanların teknik özelliklerine dayanan test yetenekleri geniş bir yelpazeyi kapsamaktadır:

Güç ve Tork: 100 kW ila 2.000 kW (veya daha yüksek) güç dereceli motorlar için testleri destekler, sürekli tork kapasitesi 500 N·m'yi aşar.

Dönüş Hızı Aralığı: Yüksek hızlı motorların geliştirme eğilimlerine uyum sağlamak için maksimum hız tipik olarak 20.000 ila 50.000 rpm'ye ulaşır, yeni enerji araç tahrik motorları, yüksek hızlı kompresör motorları ve özel havacılık motorları için test gereksinimlerini karşılar.

Voltaj ve Akım: Sistem, modern motor test senaryolarının yüksek voltajlı, yüksek akımlı gereksinimlerini karşılayarak 1.200 V'a kadar voltajları ve 1.200 A'e kadar akımları işler.

2. Bu tezgah hangi özel testleri gerçekleştirebilir? Hangi ana akım test standartlarına uyar?
Cevap: Bu test tezgahı, motor tip testi ve fabrika kabul testi için gerekli temel testleri gerçekleştirebilen kapsamlı bir performans değerlendirme sistemidir.

Temel Test Fonksiyonları: Bunlar arasında verimlilik ve kayıp haritalama, sıcaklık artışı testleri, yük karakteristik testleri, aşırı yük kapasitesi testleri, kilitli rotor testleri ve dinamik yanıt karakteristik testleri (tork/hız adım yanıtı gibi) yer alır. Sistem, dört çeyrek çalışma yeteneklerine sahiptir ve çeşitli çalışma koşulları altında hem motor hem de jeneratör durumlarını simüle etmesine olanak tanır.

Standartlara Uygunluk: Test prosedürleri ve doğruluk özellikleri, IEC 60034 serisi, IEEE 112 ve Çin ulusal standartları GB/T 1032 (Üç fazlı indüksiyon motorları için test yöntemleri) ve GB/T 22669 (Üç fazlı kalıcı mıknatıslı senkron motorlar için test yöntemleri) gibi ana akım yerel ve uluslararası standartları kesinlikle takip eder.

3. "Tek istasyonlu" tasarım nedir? Bu tasarımın testler için önemi nedir?
Cevap: "Tek istasyonlu" demek, test tezgahının aynı anda yalnızca bir motorun kurulumunu ve testini barındırması anlamına gelir. Paralel test için tasarlanmış çok istasyonlu üretim hattı test ekipmanlarının aksine, bu tasarım öncelikle Ar-Ge, doğrulama ve performans kalibrasyon aşamaları için tasarlanmıştır.

Önem ve Avantajlar: Tek istasyonlu tasarım, olağanüstü kontrol hassasiyeti (örneğin, ±0.3% FS tork kontrol hassasiyeti) ve ölçüm doğruluğu (örneğin, ±0.2% FS tork ölçüm doğruluğu) sağlayan daha gelişmiş ve güçlü bir test tezgahı yapısı sağlar. Mühendislerin derinlemesine motor analizi yapmalarına, karmaşık özel test dizileri yürütmelerine ve çevresel simülasyon (sıcaklık, nem, titreşim) gibi gelişmiş fonksiyonları entegre etmelerine olanak tanır - seri üretim hattı testlerinin eşleşemeyeceği yetenekler.

4. Sistem yüksek hassasiyetli veri toplama ve kontrolü nasıl sağlar? Temel alt sistemler nelerdir?
Cevap: Yüksek hassasiyet, modüler, yüksek performanslı sistem mimarisinden kaynaklanmaktadır. Tam bir test tezgahı tipik olarak aşağıdaki temel alt sistemleri entegre eder:

Dinamometre ve Yük Simülasyonu: Çekirdeğinde, sıfır hızdan maksimum hıza kadar herhangi bir yük koşulunu hassas bir şekilde simüle edebilen dört çeyrek değişken frekanslı sürücü (VFD) tarafından kontrol edilen bir dinamometre bulunur.

Yüksek Hassasiyetli Ölçüm Sistemi: Elektriksel ve mekanik parametrelerin hassas izlenebilirliğini sağlamak için güç analizörlerini (örneğin, WT3000 serisi, 0.1 doğruluk sınıfı), yüksek bant genişlikli tork sensörlerini (örneğin, HBM T40 serisi, ±0.1% doğruluk) ve hız sensörlerini entegre eder.

Gerçek Zamanlı Kontrol ve Veri Toplama Platformu: DSP veya endüstriyel PC'lere dayalı bir kontrol sistemi, profesyonel test yazılımları (LabVIEW gibi) ile birleştirildiğinde, 1 kHz'in üzerinde tork ölçüm yenileme hızlarının yanı sıra otomatik test süreci kontrolü ve senkronize veri toplama ve analizi sağlar.

5. Bu test tezgahı motorun gerçek çalışma ortamını simüle edebilir mi? Hangi ek fonksiyonel genişletmeler desteklenir?
Cevap: Evet. Motor performansını ve güvenilirliğini gerçek dünya çalışma koşulları altında doğru bir şekilde değerlendirmek için test tezgahı, geniş bir çevresel simülasyon ve fonksiyonel genişletme seçeneği yelpazesini destekler, bunlar arasında:

Elektriksel Ortam Simülasyonu: Çeşitli pil türlerinin (LFP ve üçlü lityum gibi) şarj/deşarj özelliklerini simüle etmek için pil simülatörleri veya çift yönlü DC güç kaynakları entegre eder, yeni enerji araçları için elektrikli tahrik sistemlerinin gerçekçi yüklü testlerini sağlar. İklim ve Çevresel Simülasyon: Opsiyonel bir yüksek/düşük sıcaklık çevresel odası ile donatılmış sistem, -45°C ila +120°C aralığında motorların ve kontrolcülerinin aşırı sıcaklık testlerini ve sıcaklık-nem döngüsü ve termal şok gibi yaşlanma koşullarının simülasyonunu sağlar.

Titreşim ve Güvenilirlik İzleme: Sistem, ölçeklenebilir çevrimiçi titreşim izleme ve analiz yeteneklerini destekler, kritik bileşenlerin (rulmanlar ve dişliler gibi) erken aşama arıza özelliklerinin gerçek zamanlı tespitini ve hizmet ömürlerinin değerlendirilmesini sağlar.
